做网络运维、机房管理的小伙伴，大概率都被网络拓扑梳理折磨过。
手动画图耗时费力、设备互联关系容易遗漏、网络迭代后拓扑图严重滞后，复杂网络故障排查更是无从下手。

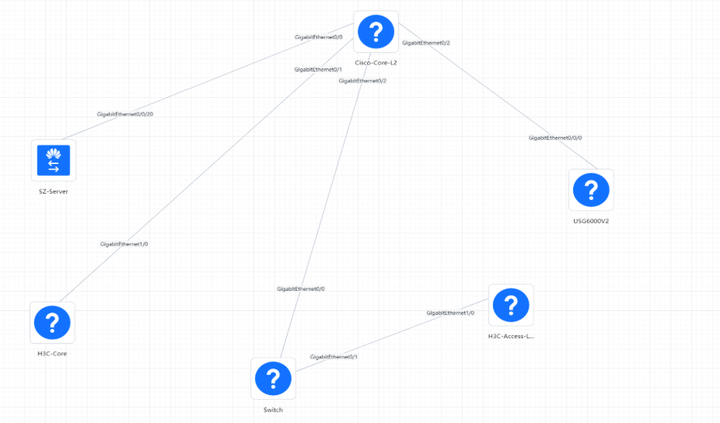

今天给大家分享一款免费开源、轻量高效的网络拓扑自动扫描工具——topology-scanner。无需人工逐一摸排，自动发现全网设备、识别设备信息、梳理互联关系，一键生成可视化拓扑图，完美适配中小型局域网及复杂层级网络，大幅降低运维工作量✨
【免费下载】topology-scanner.jar
关注微思公众号，在消息对话框回复“topology”即可下载
Topology-Scanner是WeOps团队免费开放的一个网络拓扑自动扫描模块，可以自动发现网络设备的类型、网络设备之间的互联关系
使用方法
java -jar ./topology-scanner.jar --config_path=./config/
拓扑发现算法
常规算法
常规算法即为 AFT 算法，是基于 AFT 建立链路。算法原理如下 ： 由于在发现设备的过程中，设备的ip和所在的子网都会被记录下来。在确定拓扑时， 根据发现过程中记录下的每个子网，首先确定交换域，交换域的定义为：交换域建模为一棵无向树G=(D,E). D是交换域内所有结点(网络设备)的集合.E是设备端口之间的直接连接集合, S表示所有交换机的集合,H表示所有主机的集合,D=S+H.(路由器算作主机)。最终对交换域进行合并，根据AFT 建立链路。参数运行配置中如果开启了使用ARP表，那还会再根据ARP 表来补充未发现的链路。 在发现过程中需要获取或扫描网络设备上的以下几个表： IPAdress 表，IFTable 表， ARP 表， FDB 表。
CDP算法
适用于支持CDP协议的网络设备，如思科设备。是基于 CDP 协议来发现链路。CDP 算法原理如下 ：根据 CDP 协议从所有发现出来的设备中选出具有CDP 协议功能的设备，这是通过snmp 探测器去采集设备上的CDP 表，由此来判断是否有CDP协议能力。在利用CDP发现链路时，不需要只有路由、路由交换才具有的特征, 而且只能发现网络设备之间的连接。通过CDP表和IFTabel 表结合来确定设备的拓扑链路。由于CDP 的局限性，对拓扑发现结果精确度会影响。 在发现过程中需要获取或扫描网络设备上的以下几个表： CDP 表, IFTable 表。
桥接算法
桥接算法是根据网络设备上的多个表相结合的方式来发现链路。桥接算法比其它的几个拓扑算法要复杂一些，参与计算的表要多。在发现的所有设备中，首先根据网络设备的 FDB 表来定义域，在划分好多个域后，确定域内的设备的连接，结合 FDB 表，IFTable 表、IPAdress 表 、basePortTable表 确定设备之间的转发与交换路径。通过STP 表生成一个无环有向图，即最终的拓扑链路。 在发现过程中需要获取或扫描网络设备上的以下几个表： basePortTable 表, STP 表, FDB 表,IPAdress 表, IFTable 表。
LLDP 算法
LLDP 算法是根据 LLDP 表来确定网络设备的链路。算法原理如下 ： 从发现的所有设备中筛选出具有 LLDP 功能的设备。这步是通过 snmp 探测器获取 设备上的 LLDP 表来判断的。由于具有LLDP 协议的只能是交换机或路由器等网络设备，像防火墙，主机这种类型的设备如果没有开启LLDP协议，是不参与拓扑计算的。通过LLDP 表和 IFTable 表结合，来确定设备的拓扑。 在发现过程中需要获取或扫描网络设备上的以下几个表： LLDP 表 , IFTable 表。
配置说明
拓扑发现请求参数文件(request.json)
ips
[全网发现] 模式时，为必填项。核心设备的ip, 多个ip 用逗号隔开。range 参数选填,起过滤作用。eg: 192.168.1.0,192.168.2.0
[子网发现] 模式时，为选填项。子网ip地址和掩码，必须成对。可多个，逗号隔开。 若为子网发现， ips 参数和range 参数不能同时为空。详见子网发现方式。 eg: 192.168.1.0,255.255.255.0, 192.168.2.0,255.255.255.0
hop
搜索深度，必填
group
使用SNMP V2协议时必填，SNMP V2的团体名，多个团体名用逗号隔开 eg: public,Huawei-public 当使用SNMP V3协议时可不填
range
[全网发现] 模式时，为选填项。Ip 范围,起过滤作用，可以多对，每对之间用; 号分隔，由开始和结束组成。eg: 192.168.1.0,192.168.1.255;192.168.2.0,192.168.2.255
[子网发现] 模式时，为选填项。若发现方式为子网发现，ips 参数和range 参数不能同时为空。Ip 范围,相当于范围发现，与子网发现结果取并集。Ip范围可以多对，每对由开始和结束组成，每对之间用;号分隔，eg: 192.168.1.0,192.168.1.255;192.168.2.0,192.168.2.255
way
发现方式： 0-全网发现 1-子网发现
algory
发现算法：
0-常规算法
1-CDP算法
2-LLDP 算法
3-桥接算法
version
SNMP 版本号，
2-SNMP 版本1或2
3-SNMP 版本3
v3
当使用SNMP V1/V2版本时可不填，当使用V3时，可填写如下JSON
示例参数如下
拓扑发现运行的参数文件(discovery.properties)
| 参数 | 类型 | 说明 |
|---|---|---|
| discovery.pool.max | int | 拓扑发现线程池最大线程数，默认：256 |
| discovery.pool.min | int | 拓扑发现线程池最小线程数，默认：50 |
| discovery.pool.queue.size | int | 拓扑发现线程池队列，默认：500 |
| discovery.min.maskbit | int | 扫描的最小子网掩码位数,对子网扫描不起作用,默认：16 |
| discovery.ping.batch | int | Ping 批次大小 |
| discovery.ping.enable | bool | 使用snmp探测前是否使用ping 来初次过滤，默认：false |
| discovery.ping.delay | int | Ping 重试延迟时间，单位毫秒，默认：1000 |
| discovery.ping.retry | int | Ping 重试次数。默认：1 |
| discovery.device.timeout | int | 单个设备发现超时时间，单位分钟，默认：3 |
| link.distinct | bool | 两条设备之间如果存在多条链路，是否去重。默认：false |
| link.remove.cycle | bool | 设备之间链路，是否过滤掉环路，默认：true |
| link.use.arp | bool | 设备链路时，是否使用ARP 表建立链路。默认：false |
| link.cross.subnet | bool | 设备链路时，是否跨子网。默认：true |
| discovery.snmp.retry | int | Snmp 探测时，单次报文重试次数。默认：1 |
| discovery.snmp.timeout | int | Snmp 探测时，单次报文的超时时间。单位毫秒，默认：1500 |
| discovery.snmp.detect.retry.number | int | 单个ip 在snmp 探测失败时，重试次数，默认：2 |
设备oid 与设备类型字典文件(systemoid.xml/getterConfig.xml)
为了能更精确的采集网络设备上的各种表，特别是 FDB 表， 由于设备类型不同，FDB 表采集所用的 oid 也有差别。 通过外部 getterConfig.xml 文件来指定某种设备采集的SNMP 采集器。默认 getterConfig.xml 配置的getters 子节点为空。 getterConfig.xml 配置如下示例：
sysOid: 设备的oid name: 采集的SNMP 采集器。
可选的采集器如下：
思科
| 厂商 | 采集器 | 说明 |
|---|---|---|
| Cisco924Getter | 思科924型设备采集器 | |
| Cisco10700Getter | 思科10700型设备采集器 | |
| CiscoGetter | 思科设备通用采集器 |
华三
| 厂商 | 采集器 | 说明 |
|---|---|---|
| H3cS10508Getter | 华三 S10508 型设备采集器 | |
| H3CGetter | 华三设备通用采集器 |
华为
| 厂商 | 采集器 | 说明 |
|---|---|---|
| Huawei2300Getter | 华为2300 型设备采集器 | |
| Huawei3026cGetter | 华为3026c 型设备采集器 | |
| Huawei6500Getter | 华为 6500型设备采集器 | |
| Huawei6506Getter | 华为 6506 型设备采集器 | |
| Huawei8500Getter | 华为8500型设备采集器 | |
| Huawei9303Getter | 华为9303型设备采集器 | |
| HuaweiS2403hGetter | 华为S2403h 型设备采集器 | |
| HuaweiGetter | 华为设备通用采集器 |
输出结果说明
device
| 字段 | 字段 | 类型 | 说明 |
|---|---|---|---|
| id | string | 设备id,唯一标识符 | |
| centerX | float | 设备在拓扑图中的 x 坐标 | |
| centerY | float | 设备在拓扑图中的 y 坐标 | |
| ip | string | 设备ip | |
| devName | string | 设备名称 | |
| devFirstType | string | 设备一级类型 | |
| devSecondType | string | 设备二级类型 | |
| oid | string 设备系统 | oid | |
| hop | int | 搜索深度 |
link
| 字段 | 字段 | 类型 | 说明 |
|---|---|---|---|
| linkId | string | 链路向量id | |
| sx | float | 链路向量起始 x 坐标 | |
| sy | float | 链路向量起始 y 坐标 | |
| ex | float | 链路向量结束 x 坐标 | |
| ey | float | 链路向量结束 y 坐标 | |
| flinkId | string | 设备到设备的id | |
| deviceDestIfIdx | string | 目标设备接口索引 | |
| deviceSrcIfIdx | string | 源设备接口索引 | |
| deviceDestIfIdxName | string | 目标设备接口名称 | |
| deviceSrcIfIdxName | string | 源设备接口名称 | |
| startIp | string | 源设备ip | |
| endIp | string | 目标设备ip |
工具总结
topology-scanner作为一款免费开源、轻量高效、适配性极强的网络拓扑扫描工具，完美解决了传统拓扑梳理效率低、准确率差、更新不及时的痛点。
四种专属算法适配多场景网络，极简部署、一键自动化扫描可视化，不管是日常网络巡检、机房架构梳理，还是网络故障排查、资产盘点，都能极大解放运维人力。
网络运维、机房工程师必备工具，轻松实现全网架构可视化管理！
