【干货】VLAN基础知识点整理

发布作者：微思网络   发布时间：2018-03-19   浏览量：0次

VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。VLAN内的主机间可以直接通信，而VLAN间不能直接互通，从而将广播报文限制在一个VLAN内。

以太网是一种基于CSMA/CD（Carrier Sense Multiple Access/Collision Detection）的共享通讯介质的数据网络通讯技术。

当主机数目较多时会导致冲突严重、广播泛滥、性能显著下降甚至造成网络不可用等问题。

通过交换机实现LAN互连虽然可以解决冲突严重的问题，但仍然不能隔离广播报文和提升网络质量。

在这种情况下出现了VLAN技术，这种技术可以把一个LAN划分成多个逻辑的VLAN，每个VLAN是一个广播域，VLAN内的主机间通信就和在一个LAN内一样，而VLAN间则不能直接互通，这样，广播报文就被限制在一个VLAN内。

使用VLAN能给用户带来以下受益

1、限制广播域：

广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。

2、增强局域网的安全性：

不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其它VLAN内的用户直接通信。

3、提高了网络的健壮性：

故障被限制在一个VLAN内，本VLAN内的故障不会影响其他VLAN的正常工作。

4、灵活构建虚拟工作组：

用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。

在物理vlan中，各主机可以直接通过网络体系结构中的第二层（数据链路层）进行通信，但划分vlan后，不同vlan中的主机不可用直接通过第二层进行通信，必须通过第三层（网络层）才能通信。



从物理来看待vlan

即同一台交换机上不同的vlan间不通；处于同一IP网段不同vlan位于不同交换机有时是可以直接互通的；从逻辑来看待vlan：一个vlan可以跨越多台物理交换机，即vlan的中继（trunk）功能。

同一物理交换机不可能存在两个相同的vlan；不同交换机可以有相同的vlan，且不同物理交换机上的相同vlan间一般情况下是可以直接互访的（前提是他们都位于同一IP网段，且物理连接端口上允许这些vlan通过）；位于不同交换机上不同vlan处于同一IP网段，且交换机之间连接的两个端口分别隶属于双方vlan的access或不带vlan标签的hybrid端口，则这两个vlan也可以直接通信。

Vlan中继：

一台交换机上的vlan配置信息可以传播、复制到网络中相连的其他交换机上，采用GVRP自动注册来实现

中继端口：

trunk（中继）端口指在一个交换机端口允许一个或多个vlan通信到达网络中相连的另一台交换机上相同的vlan中。

        vlanID取值范围0-4095,0和4095为协议保留。



二、VLAN基本概念

1、VLAN的帧格式

传统的以太网数据帧在目的MAC地址和源MA

C地址之后封装的是上层协议的类型字段，如下图1所示。



图1 传统的以太网数据帧格式

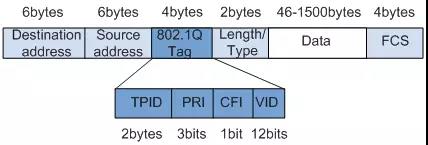

IEEE 802.1Q是虚拟桥接局域网的正式标准，对Ethernet帧格式进行了修改，在源MAC地址字段和协议类型字段之间加入4字节的802.1Q Tag，如下图2所示。



图2 802.1Q帧格式

802.1Q Tag包含4个字段，各字段解释如下所示：

1、TPID

长度2bytes，Tag Protocol Identifier（标签协议标识符），表示帧类型。取值为0x8100时表示802.1Q Tag帧。如果不支持802.1Q的设备收到这样的帧，会将其丢弃。

2、PRI

长度3bits，Priority，表示帧的优先级。    取值范围为0～7，值越大优先级越高。用于当交换机阻塞时，优先发送优先级高的数据帧。

3、CFI

长度1bit ，Canonical Format Indicator（标准格式指示位），表示MAC地址是否是经典格式。 CFI为0说明是经典格式，CFI为1表示为非经典格式。用于兼容以太网和令牌环网。在以太网中，CFI的值为0。

4、VID

长度12bits，VLAN ID，表示该帧所属的VLAN。VLAN ID取值范围是0～4095。由于0和4095为协议保留取值，所以VLAN ID的有效取值范围是1～4094。

每台支持802.1Q协议的交换机发送的数据包都会包含VLAN ID，以指明交换机属于哪一个VLAN。因此，在一个VLAN交换网络中，以太网帧有以下两种形式：

有标记帧（tagged frame）：

加入了4字节802.1Q Tag的帧

无标记帧（untagged frame）：

原始的未加入4字节802.1Q Tag的帧



2、链路类型

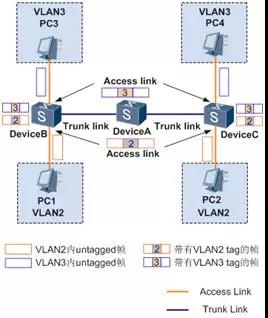

如下图3所示，VLAN中有以下两种链路类型：

      图3 链路类型示意图

1、接入链路（Access Link）：

用于连接用户主机和交换机的链路。

通常情况下，主机并不需要知道自己属于哪个VLAN，主机硬件通常也不能识别带有VLAN标记的帧。因此，主机发送和接收的帧都是untagged帧。

2、干道链路（Trunk Link）：

用于交换机间的互连或交换机与路由器之间的连接。

干道链路可以承载多个不同VLAN数据，数据帧在干道链路传输时，干道链路的两端设备需要能够识别数据帧属于哪个VLAN，所以在干道链路上传输的帧都是Tagged帧。

    说明：

对于主机来说，它不需要知道VLAN的存在。主机发出的是untagged报文。

交换设备接收到报文后，根据配置规则（如接口信息）判断出报文所属的VLAN后，再进行处理。

如果报文需要通过另一台交换机转发，则该报文必须通过干道链路透传到对端交换设备上。为了保证其它交换设备能够正确处理报文中的VLAN信息，在干道链路上传输的报文必须都打上了VLAN标记。

当交换设备最终确定报文出接口后，将报文发送给主机前，需要将VLAN标记从帧中删除，这样主机接收到的报文都是不带VLAN标记的以太网帧。

所以，一般情况下，干道链路上传输的都是tagged帧，接入链路上传送到的都是untagged帧。这样处理的好处是：厦门网络培训中配置的VLAN信息可以被所有交换设备正确处理，而主机不需要了解VLAN信息。
