VLAN标签案例配置实验
1、 实验目的：
1） 了解access接口模式不打标签。 2） 使R1能ping通R3。
2、 实验拓扑图如下
注：从R1发送数据包到10.1.1.2时，数据包从SW1的接口F0/1进入，因为F0/1属于VLAN 10，而F0/2属于VLAN 20，所以SW1并不会将去往10.1.1.2的数据包从接口F0/2发出去，所以R1到R2的通信失败。
从R1发送数据包到10.1.1.3时，数据包从SW1的接口F0/1进入，由于F0/1属于VLAN 10，而F0/23也属于VLAN 10，所以SW1将去往10.1.1.3的数据包从接口F0/23发出去，当SW2从F0/23收到数据包后，因为没有VLAN标记，所以认为数据包是属于VLAN 20，便将数据包从F0/3发出去，最后R3收到数据包后，向R1回包，最终虽然R1和R3属于不同的VLAN，但由于access接口没有VLAN标记，交换机并不认为是不同VLAN，所以R1与R3的通信成功。
3、 实验步骤：
配置路由器R1 R1(config)#int fa0/0
R1(config-if)#ip add 10.1.1.1 255.255.255.0
R1(config-if)#no shut 配置路由器R2
R2(config)#int fa0/0
R2(config-if)#ip add 10.1.1.2 255.255.255.0
R2(config-if)#no shut 配置路由器R3
R3(config)#int fa0/1
R3(config-if)#ip add 10.1.1.3 255.255.255.0
R3(config-if)#no shut 配置交换机sw1
sw1(config)#vlan 10 创建vlan 10
sw1(config)#vlan 20创建vlan 20
sw1(config)#int fa0/1
sw1(config-if)#switchport mode access
sw1(config-if)#switchport access vlan 10
sw1(config)#int fa0/2
sw1(config-if)#switchport mode access
sw1(config-if)#switchport access vlan 20
sw1(config)#int fa0/23
sw1(config-if)#switchport mode access
sw1(config-if)#switchport access vlan 10 配置交换机
sw2 sw2(config)#vlan 20
sw2(config)#int fa0/23
sw2(config-if)#switchport mode access
sw2(config-if)#switchport access vlan 20
sw2(config)#int fa0/3
sw2(config-if)#switchport mode access s
w2(config-if)#switchport access vlan 20

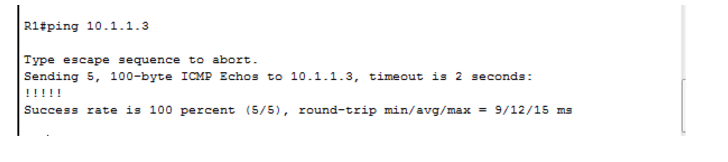

实验调试：用R1 ping R3，如下图所示
实验二 Trunk配置实验
1、 实验目的
1） 了解不同VLAN间能否通信。 2） 对trunk链路的正确配置。 3） R2不能ping通R1。

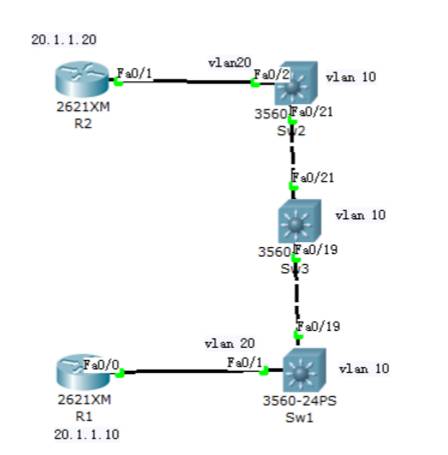

2、 实验拓扑图如下
注：本实验在于说明，当一台交换机上的VLAN与另外一台交换机的相同VLAN通信时，如果中间还有交换机，当中间交换机上没有配置一个相同VLAN时，并且无论Trunk是否允许该VLAN通过，两边的交换机流量无法通过此VLAN进行通信， 说明：虽然SW1，SW2有VLAN 20，但是SW1与SW2的VLAN 20通信需要穿越SW3，而SW3却没有VLAN 20，因此SW3在自身没有VLAN 20的情况下，是不允许VLAN 20的流量从自己经过的，所以SW1的VLAN 20到SW2的VLAN 20不通.
说明：虽然R1与R2都属于VLAN 20，SW1与SW2都有VLAN 20，但是SW3却没有VLAN 20，因此SW3在自身没有VLAN 20的情况下，是不允许VLAN 20的流量从自己经过的，所以R1到R2不通。
3、 实验步骤 配置路由器R1 R1(config)#int fa0/0
R1(config-if)#ip add 20.1.1.10 255.255.255.0
R1(config-if)#no shut 配置路由器
R2 R2(config)#int fa0/1
R2(config-if)#ip add 20.1.1.20 255.255.255.0
R2(config-if)#no shut 配置交换机sw1
sw1(config)#vlan 10
sw1(config)#vlan 20
sw1(config)#int fa0/1
sw1(config-if)#switchport mode access
sw1(config-if)#switchport access vlan 20
sw1(config)#int fa0/19
sw1(config-if)#switchport trunk encapsulation dot1q
sw1(config-if)#switchport mode trunk 配置交换机
sw2 sw2(config)#vlan 10
sw2(config)#vlan 20
sw2(config)#int fa0/21
sw2(config-if)#switchport trunk encapsulation dot1q
sw2(config-if)#switchport mode trunk
sw2(config)#int fa0/2
sw2(config-if)#switchport mode access
sw2(config-if)#switchport access vlan 20 配置交换机sw3 sw3(config)#vlan 10
sw3(config)#int fa0/19
sw3(config-if)#switchport trunk encapsulation dot1q
sw3(config-if)#switchport mode trunk
sw3(config)#int fa0/21
sw3(config-if)#switchport trunk encapsulation dot1q
sw3(config-if)#switchport mode trunk

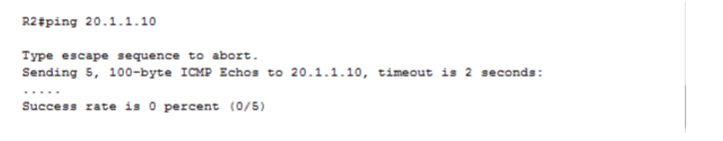

sw3(config)#no vlan 20 （因为所有交换机默认自己是vtp server，在sw3上会动态的学习到vlan 20, 所以在sw3上执行该命令） 实验调试：用R2 ping R1,如下图所示
解决R2与R1之间通信：因为SW1与SW2中间的交换机SW3没有VLAN 20，所以穿越SW3的VLAN 20的流量不能通过，解决方法为在SW3上创建VLAN 20即可。
在SW3上创建VLAN 20 sw3(config)#vlan 20

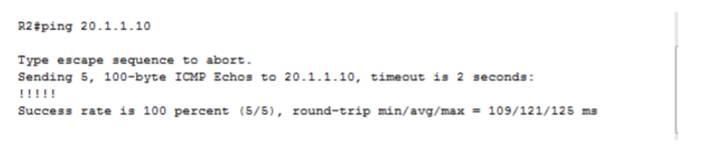

实验调试，用R2 ping R1,如下所示
