【干货】思维导图之网络基础

发布作者：微思网络   发布时间：2017-10-17   浏览量：0次

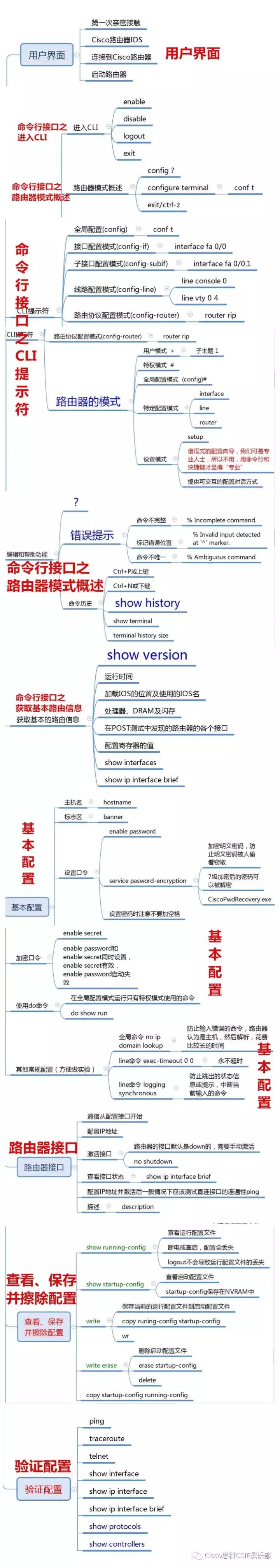

思维导图学网络之设备基本操作

在设备基本操作中，主要包括用户界面、命令行接口、基本配置、路由器接口、查看保存并擦除配置以及验证配置六个部分。

其中命令行接口又包括进入CLI、路由器模式概述、CLI提示符、编辑和帮助功能、获取基本的路由信息。

基本配置包括主机名、标志区、设置口令、加密口令、使用do命令、其他常规配置。

路由器接口包括通讯从配置接口开始、配置IP地址、激活接口、查看接口状态、配置IP地址并激活后一般情况下应该测试直接接口的连通性ping、描述。

查看并擦除配置包括show running-config、show startup-ping、write、write erase、copy startup-config running-config。

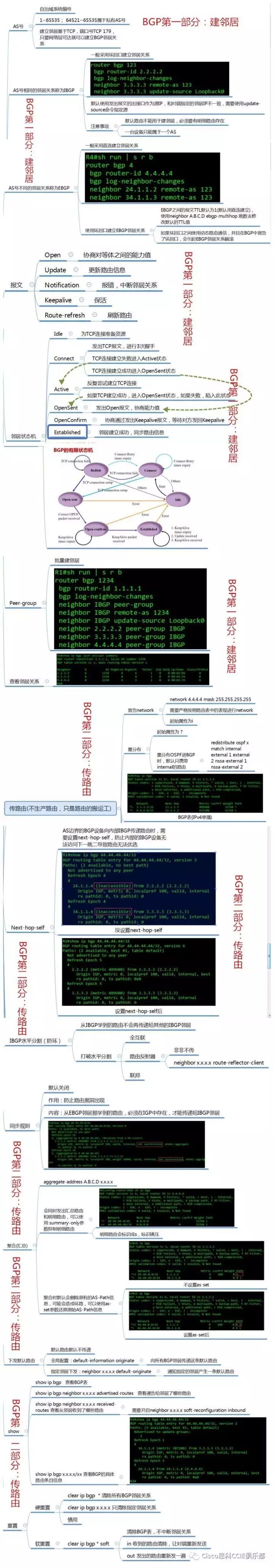

思维导图学网络之BGP

在BGP中，主要分成建邻居、传路由、选路、属性和高级特性五个部分。

建邻居主要包括AS号、AS号相同的邻居关系称为IBGP、AS号不同的邻居关系称为EBGP、报文、邻居状态机、peer-group、查看邻居关系。

传路由包括宣告network、重分布、BGP表、next-hop-self、IBGP水平分割、同步规则、聚合汇总、下发默认路由、show、重置。

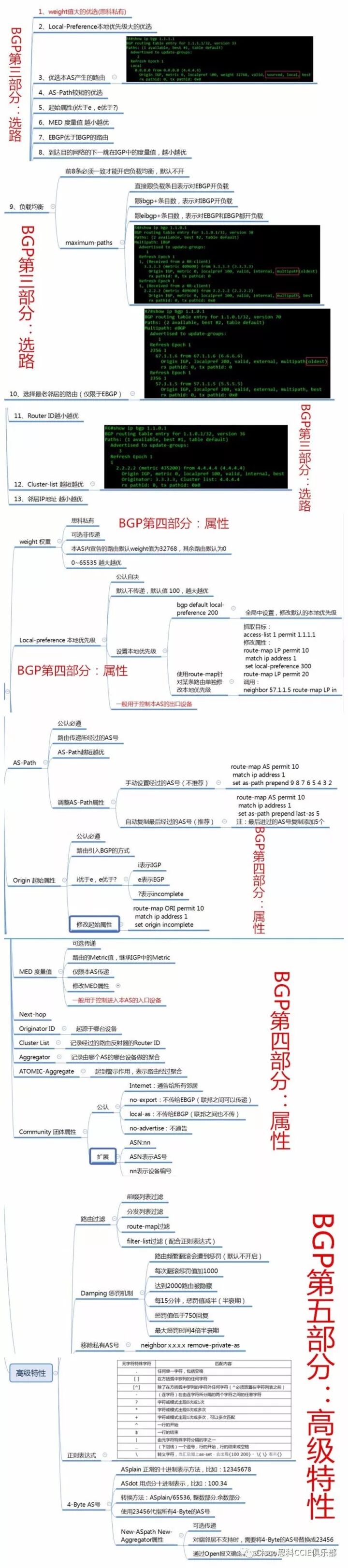

选路包括weight值大的优选、local-preference本地优先级大的优选、优选本AS产生的路由、AS-path较短的优选、起始属性、MED度量值、EBGP优于IBGP的路由、到底目的网络的下一跳在IBGP中的度量值、负载均衡、选择最老邻居的路由等等。

属性包括weight权重、local-preference本地优先级、AS-path等等。

高级特性包括路由过滤、damping惩罚机制、移除私有AS号、正则表达式、4-Byte AS号。

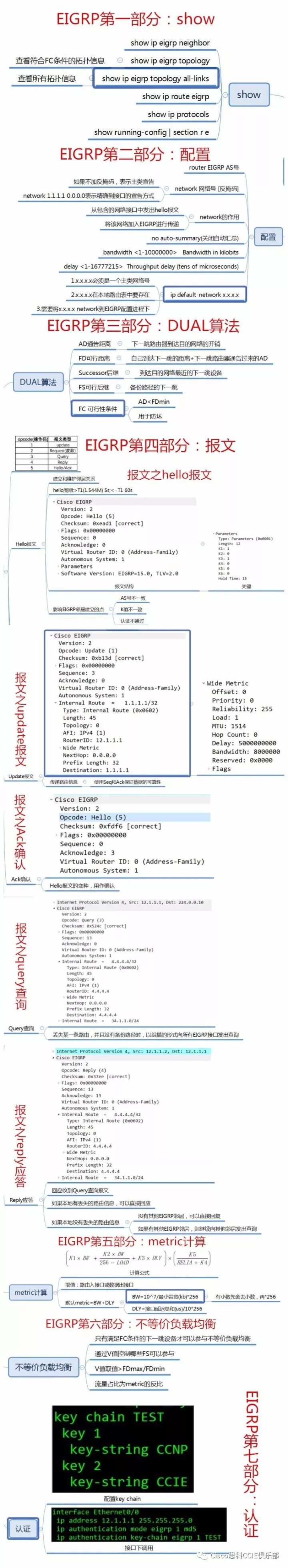

思维导图学网络之中级EIGRP

CCNP EIGRP主要分为show、配置、dual算法、报文、metric计算、不等价负载均衡以及认证几部分组成。

show包括show ip eigrp neighbor、show ip eigrp topology、show ip eigrp topology all-links、show ip route eigrp、show ip protocols、show running-config | section r e；

配置包括router EIGRP AS号、network 网络号 [反掩码]、network的作用、no auto-summary(关闭自动汇总)、bandwidth <1-10000000>   Bandwidth in kilobits、delay <1-16777215>  Throughput delay (tens of microseconds)、ip default-network x.x.x.x；

DUAL算法包括AD通告距离、FD可行距离、Successor后继、FS可行后继、FC 可行性条件；

报文包括Hello报文、Update报文、Ack确认、Query查询、Reply应答；

metric计算包括取值：路由入接口或数据出接口、默认metric=BW+DLY；

不等价负载均衡包括只有满足FC条件的下一跳设备才可以参与不等价负载均衡、通过V值控制哪些FS可以参与、V值取值>FDmax/FDmin、流量占比为metric的反比。

认证包括配置key chain和接口下调用。
