【每日必学】单臂路由——用路由器子接口实现VLAN间通信

发布作者：微思网络   发布时间：2017-05-24   浏览量：0次

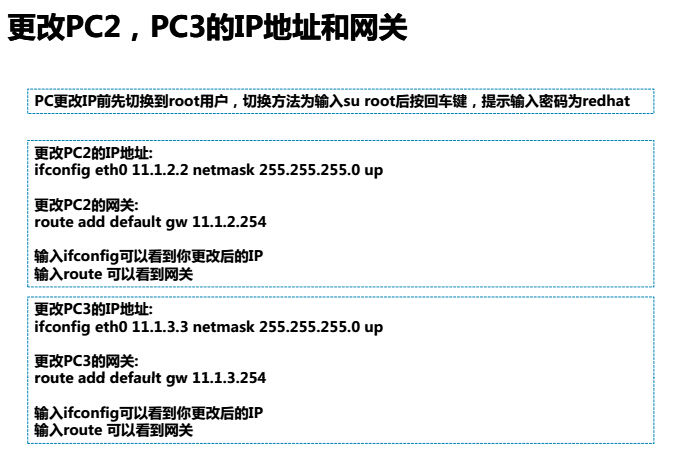

规划VLAN地址段

VLAN2
子网号:11.1.2.0/24 PC2

的IP地址：11.1.2.2/24 PC2

的网关：11.1.2.254

VLAN3

子网号:11.1.3.0/24 PC3

的IP地址：11.1.3.3/24 PC3

的网关：11.1.3.254

子网号:11.1.1.0/24 PC1

的IP地址：11.1.1.1/24 PC1

的网关：11.1.1.254

配置SW1

创建VLAN2和VLAN3并命名VLAN

SW1(config)#VLAN 2

SW1(config-vlan)#name OFFICE

SW1(config)#VLAN 3 SW1(config-vlan)#name GUEST

配置F0/1接口,把接口加入VLAN 1(默认）

Interface F0/1

switchport mode access
SW1(config-vlan)#name OFFICE
spannin -tree portfast
配置F0/2 为trunk接口 Interface F0/2

switchport trunk encapsulation dot1q

switchport mode trunk

 配置F0/4为trunk

接口 Interface F0/4

switchport trunk encapsulation dot1q

switchport mode trunk
配置F0/24为trunk

接口 Interface F0/24
switchport trunk encapsulation dot1q

switchport mode trunk

泉州CCNP培训教你配置SW2

第一步

创建VLAN2和VLAN3并命名VLAN2

SW2(config)#VLAN 2

SW2(config-vlan)#name OFFICE

SW2(config)#VLAN 3

SW2(config-vlan)#name GUEST

第二步

配置F0/1接口,把接口加入VLAN

Interface F0/1

switchport mode access

switchport access vlan 2

spannin-tree portfast

配置F0/2为trunk接口 Interface F0/2

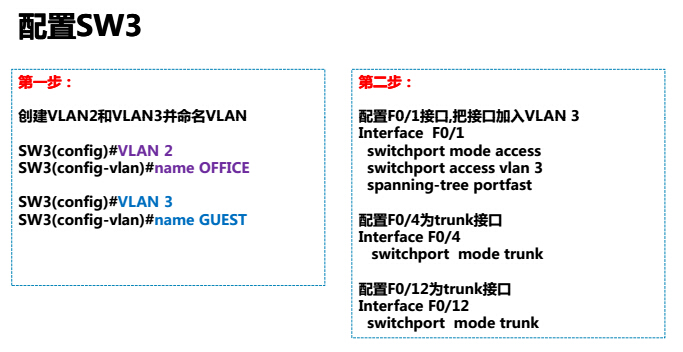

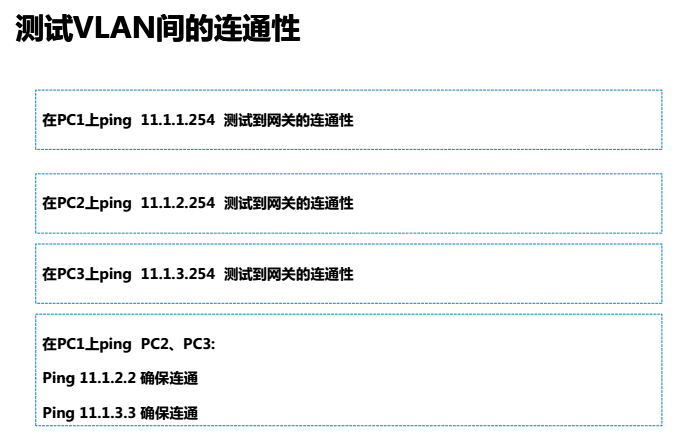

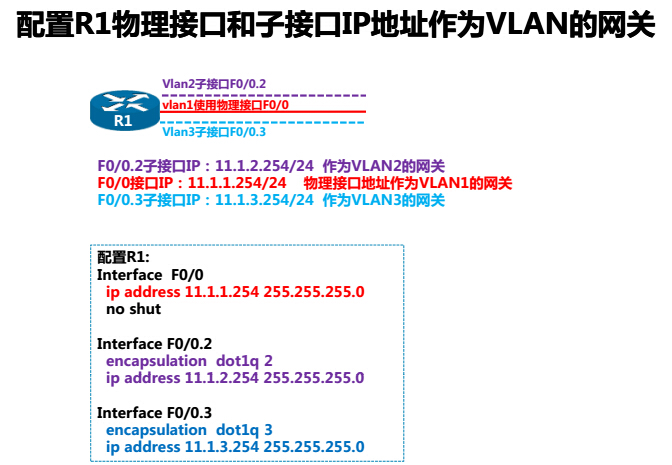

switchport mode trunk 配置F0/12为trunk接口 Interface F0/12switchport mode trunk
