【华为】VXLAN集中式网关部署方式案例
发布作者：微思网络 发布时间：2024-11-20 浏览量：0次
企业已经建成比较成熟的园区网络，但是没有专用的数据中心网络，所有的服务器分布在不同的部门，并且不具备集中放置的条件。现在用户希望在已有园区网络上构建一个虚拟网络，需求如下：
将散落在不同部门的服务器构建成一个虚拟网络，实现资源整合和业务灵活部署。
各服务器上部署着大量的VM，不同业务的服务器之间需要实现三层互通。
如图1-64所示，企业在不同的位置都拥有自己的VM，Server1属于VLAN 10，Server2属于VLAN 20，现需要通过VXLAN隧道实现不同业务的服务器之间的三层互通。

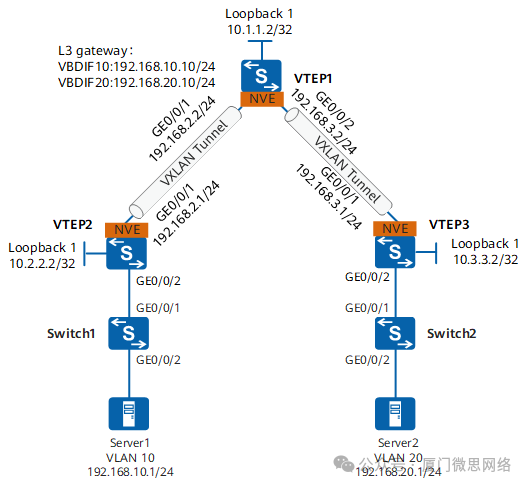

图1-64 配置VXLAN构建集中式网关部署方式的虚拟网络组网图

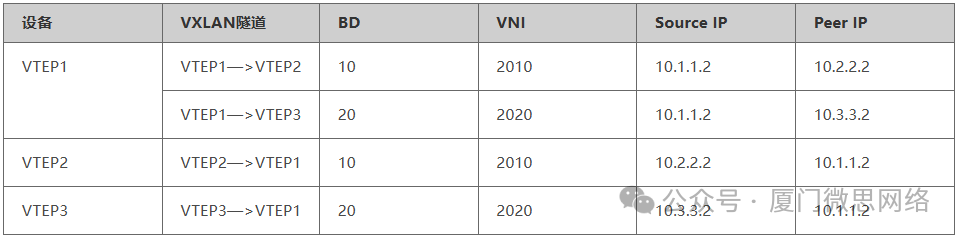

表1-10 部署VXLAN隧道相关数据
采用如下思路配置不同网段用户通过VXLAN网关互通：
分别在VTEP1、VTEP2、VTEP3上配置路由协议，保证网络三层互通。
分别在VTEP2、VTEP3上配置VXLAN接入业务部署方式，在Switch1、Switch2上配置VLAN。
分别在VTEP1、VTEP2、VTEP3上配置VXLAN隧道。
在VTEP1上配置VXLAN三层网关。
操作步骤
配置路由协议
# 配置VTEP2各接口IP地址。VTEP3和VTEP1的配置与VTEP2类似，这里不再赘述。配置OSPF时，注意需要发布设备上的Loopback接口地址。
<HUAWEI> system-view
[HUAWEI] sysname VTEP2
[VTEP2] interface loopback 1
[VTEP2-LoopBack1] ip address 10.2.2.2 32
[VTEP2-LoopBack1] quit
[VTEP2] interface gigabitethernet 0/0/1
[VTEP2-GigabitEthernet0/0/1] undo portswitch
[VTEP2-GigabitEthernet0/0/1] ip address 192.168.2.1 24
[VTEP2-GigabitEthernet0/0/1] quit
[VTEP2] ospf router-id 10.2.2.2
[VTEP2-ospf-1] area 0
[VTEP2-ospf-1-area-0.0.0.0] network 10.2.2.2 0.0.0.0
[VTEP2-ospf-1-area-0.0.0.0] network 192.168.2.0 0.0.0.255
[VTEP2-ospf-1-area-0.0.0.0] quit
[VTEP2-ospf-1] quit
# OSPF成功配置后，VTEP之间可通过OSPF协议发现对方的Loopback接口的IP地址，并能互相ping通。以VTEP2 ping VTEP3的显示为例。
[VTEP2] ping 10.3.3.2
PING 10.3.3.2: 56 data bytes, press CTRL_C to break
Reply from 10.3.3.2: bytes=56 Sequence=1 ttl=255 time=240 ms
Reply from 10.3.3.2: bytes=56 Sequence=2 ttl=255 time=5 ms
Reply from 10.3.3.2: bytes=56 Sequence=3 ttl=255 time=5 ms
Reply from 10.3.3.2: bytes=56 Sequence=4 ttl=255 time=14 ms
Reply from 10.3.3.2: bytes=56 Sequence=5 ttl=255 time=5 ms
--- 10.3.3.2 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 5/53/240 ms
分别在VTEP2、VTEP3上配置业务接入点，在Switch1、Switch2上配置VLAN
# 配置VTEP2。
[VTEP2] bridge-domain 10
[VTEP2-bd10] quit
[VTEP2] interface gigabitethernet 0/0/2
[VTEP2-GigabitEthernet0/0/2] port link-type trunk
[VTEP2-GigabitEthernet0/0/2] quit
[VTEP2] interface gigabitethernet 0/0/2.1 mode l2
[VTEP2-GigabitEthernet0/0/2.1] encapsulation dot1q vid 10
[VTEP2-GigabitEthernet0/0/2.1] bridge-domain 10
[VTEP2-GigabitEthernet0/0/2.1] quit
# 配置VTEP3。
[VTEP3] bridge-domain 20
[VTEP3-bd20] quit
[VTEP3] interface gigabitethernet 0/0/2
[VTEP3-GigabitEthernet0/0/2] port link-type trunk
[VTEP3-GigabitEthernet0/0/2] quit
[VTEP3] interface gigabitethernet 0/0/2.1 mode l2
[VTEP3-GigabitEthernet0/0/2.1] encapsulation dot1q vid 20
[VTEP3-GigabitEthernet0/0/2.1] bridge-domain 20
[VTEP3-GigabitEthernet0/0/2.1] quit
# 配置Switch1。
<HUAWEI> system-view
[HUAWEI] sysname Switch1
[Switch1] vlan 10
[Switch1-vlan10] quit
[Switch1] interface gigabitethernet 0/0/2
[Switch1-GigabitEthernet0/0/2] port link-type access
[Switch1-GigabitEthernet0/0/2] port default vlan 10
[Switch1-GigabitEthernet0/0/2] quit
[Switch1] interface gigabitethernet 0/0/1
[Switch1-GigabitEthernet0/0/1] port link-type trunk
[Switch1-GigabitEthernet0/0/1] port trunk allow-pass vlan 10
[Switch1-GigabitEthernet0/0/1] quit
# 配置Switch2。
<HUAWEI> system-view
[HUAWEI] sysname Switch2
[Switch2] vlan 20
[Switch2-vlan20] quit
[Switch2] interface gigabitethernet 0/0/2
[Switch2-GigabitEthernet0/0/2] port link-type access
[Switch2-GigabitEthernet0/0/2] port default vlan 20
[Switch2-GigabitEthernet0/0/2] quit
[Switch2] interface gigabitethernet 0/0/1
[Switch2-GigabitEthernet0/0/1] port link-type trunk
[Switch2-GigabitEthernet0/0/1] port trunk allow-pass vlan 20
[Switch2-GigabitEthernet0/0/1] quit
分别在VTEP2、VTEP3、VTEP1上配置VXLAN隧道
# 配置VTEP2。
[VTEP2] bridge-domain 10
[VTEP2-bd10] vxlan vni 2010
[VTEP2-bd10] quit
[VTEP2] interface nve 1
[VTEP2-Nve1] source 10.2.2.2
[VTEP2-Nve1] vni 2010 head-end peer-list 10.1.1.2
[VTEP2-Nve1] quit
# 配置VTEP3。
[VTEP3] bridge-domain 20
[VTEP3-bd20] vxlan vni 2020
[VTEP3-bd20] quit
[VTEP3] interface nve 1
[VTEP3-Nve1] source 10.3.3.2
[VTEP3-Nve1] vni 2020 head-end peer-list 10.1.1.2
[VTEP3-Nve1] quit
# 配置VTEP1。
[VTEP1] bridge-domain 10
[VTEP1-bd10] vxlan vni 2010
[VTEP1-bd10] quit
[VTEP1] bridge-domain 20
[VTEP1-bd20] vxlan vni 2020
[VTEP1-bd20] quit
[VTEP1] interface nve 1
[VTEP1-Nve1] source 10.1.1.2
[VTEP1-Nve1] vni 2010 head-end peer-list 10.2.2.2
[VTEP1-Nve1] vni 2020 head-end peer-list 10.3.3.2
[VTEP1-Nve1] quit
在VTEP1上配置VXLAN三层网关
[VTEP1] interface vbdif 10
[VTEP1-Vbdif10] ip address 192.168.10.10 24
[VTEP1-Vbdif10] quit
[VTEP1] interface vbdif 20
[VTEP1-Vbdif20] ip address 192.168.20.10 24
[VTEP1-Vbdif20] quit
验证配置结果
# 上述配置成功后，在VTEP1、VTEP2、VTEP3上执行命令display vxlan vni可查看到VNI的状态是Up；执行命令display vxlan tunnel可查看到VXLAN隧道的信息。以VTEP1显示为例。
[VTEP1] display vxlan vni
VNI BD-ID State
-----------------------------------------
2010 10 up
2020 20 up
-----------------------------------------
Number of vxlan vni bound to BD is : 2
VNI VRF-ID
-----------------------------------------
-----------------------------------------
Number of vxlan vni bound to VPN is : 0
[VTEP1] display vxlan tunnel
Tunnel ID Source Destination State Type
----------------------------------------------------------------------------
4026531842 10.1.1.2 10.2.2.2 up static
4026531841 10.1.1.2 10.3.3.2 up static
----------------------------------------------------------------------------
Number of vxlan tunnel :
Total : 2 Static: 2 L2 dynamic: 0 L3 dynamic: 0
# 配置完成后，不同网段用户通过VXLAN网关可以互通。以服务器1上的VM1 ping服务器2上的VM1的显示为例。
C:\Users\VM1>ping 192.168.20.1
Pinging 192.168.20.1 with 32 bytes of data:
Reply from 192.168.20.1: bytes=32 time=1ms TTL=126
Reply from 192.168.20.1: bytes=32 time=1ms TTL=126
Reply from 192.168.20.1: bytes=32 time=1ms TTL=126
Reply from 192.168.20.1: bytes=32 time=1ms TTL=126
Ping statistics for 192.168.20.1:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 1ms, Maximum = 1ms, Average = 1ms
