【技术分享】小型园区组网场景
发布作者：微思网络 发布时间：2025-10-09 浏览量：0次

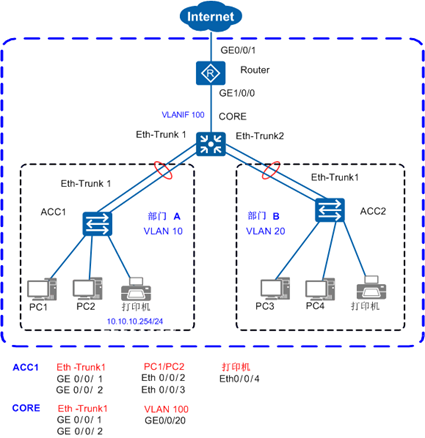

小型园区组网图

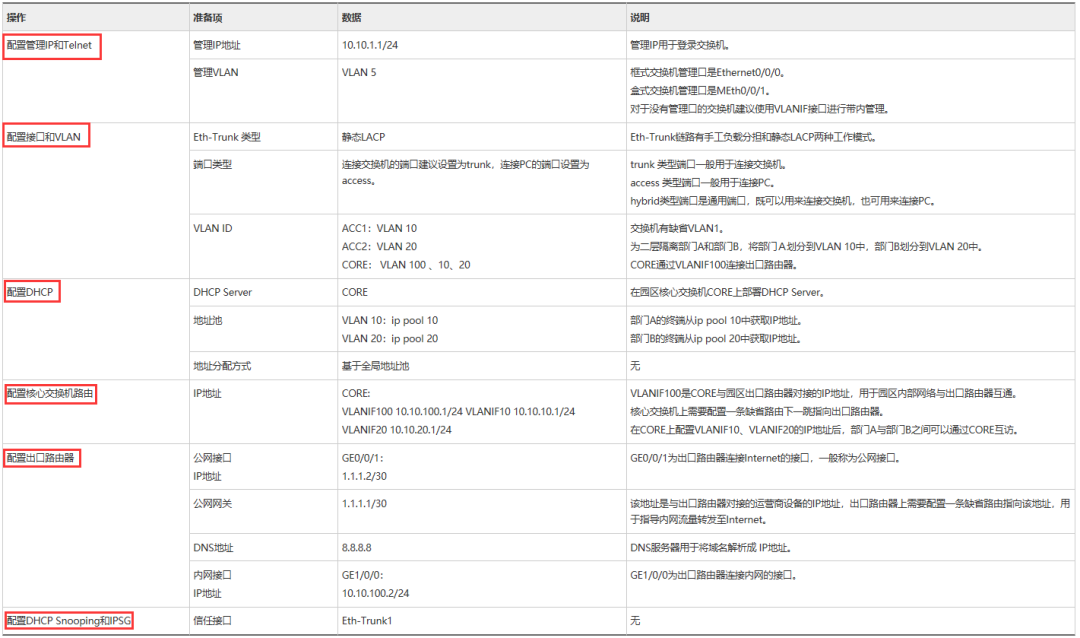

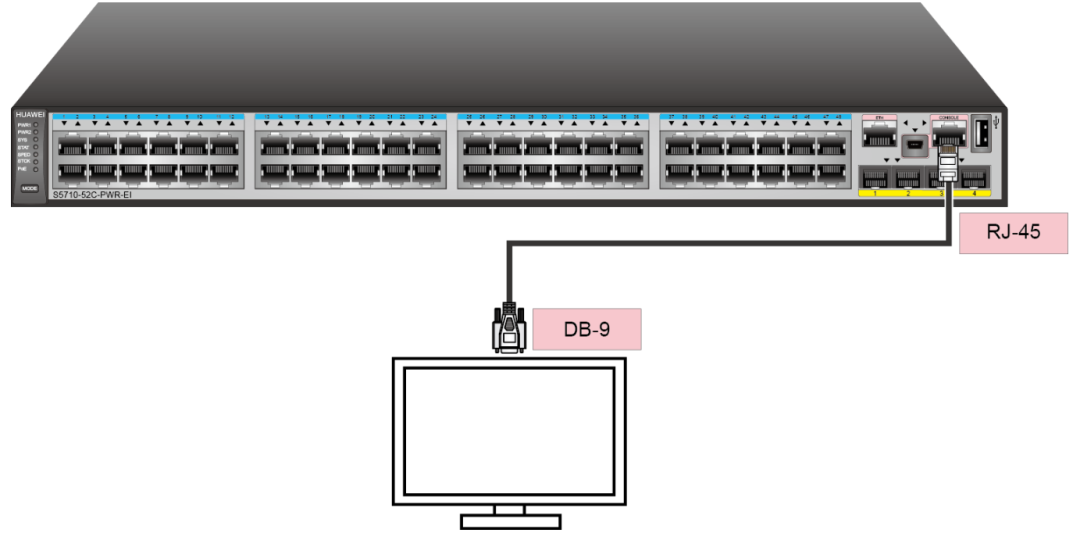

在小型园区中，S2700&S3700通常部署在网络的接入层，S5700&S6700通常部署在网络的核心，出口路由器一般选用AR系列路由器。 接入交换机与核心交换机通过Eth-Trunk组网保证可靠性。 每个部门业务划分到一个VLAN中，部门间的业务在CORE上通过VLANIF三层互通。 核心交换机作为DHCP Server，为园区用户分配IP地址。 接入交换机上配置DHCP Snooping功能，防止内网用户私接小路由器分配IP地址；同时配置IPSG功能，防止内网用户私自更改IP地址。 数据规划 在配置之前，需按照下面的表格准备好数据。以下数据将在本文后续章节使用。 登录设备 请使用Console通信电缆（产品随设备附带）连接交换机与PC。若PC无串口，需要使用USB接口转串口的转接线。 配置管理IP和Telnet 配置设备管理IP地址后，可以通过管理IP远程登录设备，下面以交换机CORE为例说明配置管理IP和Telnet的方法。 配置管理IP地址。 将管理接口加入到管理VLAN 。 配置Telnet。 在维护终端上Telnet到交换机。出现用户视图的命令行提示符表示登录成功。 配置接口与VLAN 配置接入层交换机 以接入交换机ACC1为例，创建ACC1的业务VLAN 10。 配置ACC1连接CORE的Eth-Trunk1，透传部门A的VLAN。 配置ACC1连接用户的接口，使用户加入VLAN，并将接口配置成边缘端口。 如果把ACC1下接入的用户都加入VLAN 10，为了配置简单，也可以ACC1上不配置VLAN，而是把CORE的Eth-Trunk1以access方式加入VLAN10，这样Eth-Trunk1接入的用户全部属于VLAN10。 配置BPDU保护功能，加强网络的稳定性。 配置核心层交换机 批量创建CORE与ACC1、ACC2以及园区出口路由器互通的VLAN。 配置下行接口和VLANIF接口，VLANIF接口用于部门A与部门B之间互访。以CORE连接ACC1的Eth-Trunk1为例。 配置上行接口和VLANIF接口，使园区网络与Internet互通。 完成接口和VLAN的配置后，可以通过以下命令查看配置结果。 执行display eth-trunk命令检查CORE上Eth-Trunk接口配置结果。可以看到，CORE上， 接口GE0/0/1和GE0/0/2 加入了Eth-Trunk 1。 执行display vlan命令检查CORE上VLAN配置结果。可以看到，CORE上，接口Eth-Trunk1、Eth-Trunk2分别以Tagged方式加入VLAN10和VLAN20；GE0/0/20以Tagged方式加入VLAN100。 配置DHCP 在CORE上配置DHCP Server，使部门A（VLAN10）和部门B （VLAN20）的用户都能获取到正确的IP地址。 以下以部门A为例，说明DHCP Server的配置步骤。 本文以基于全局地址池的DHCP Server举例。还可以配置基于接口地址池的DHCP Server。 创建全局地址池，配置出口网关、租期（采用缺省值1天，不需配置）并配置为打印机（MAC地址为a-b-c）分配固定的IP地址10.10.10.254。<CORE>system-view 配置部门A的用户从全局地址池获取IP地址。 使用display ip pool命令，分别查看全局地址池10的配置和使用信息。 在DHCP服务器配置完成后，需要设置终端电脑网卡为自动获取地址，这样终端才能正常从DHCP服务器获取到地址，正常上网。 配置完动态分配地址之后，刚开电脑获取地址的时间比较长，这是因为对于开启了生成树协议的交换机，每当有电脑接入之后导致生成树重新收敛，所以需要的时间比较长；通过关闭接口的生成树协议或者把连接终端的交换机接口配置为边缘端口即可解决。 下面以ACC1为例，说明配置步骤。 以上两种方法选择一种进行配置，终端电脑刚开机获取地址速度慢的问题就可以有效解决。 配置核心交换机路由 在CORE上配置一条到园区出口网关的缺省静态路由，使内网数据可以发到出口路由器。 在CORE上使用display ip routing-table命令查看IP路由表。能够查看到有一条下一跳地址为10.10.100.2的缺省静态路由，表示静态路由配置完成。三条直连路由是链路发现自动生成。 配置出口路由器 在配置出口路由器之前需要准备如下数据：公网IP地址：1.1.1.2/30，公网网关地址：1.1.1.1，DNS地址：8.8.8.8，这些参数在申请宽带的时候由运营商提供，实际网络中请以运营商提供的数据为准。 配置出口路由器内网接口和公网接口的IP地址。 配置允许上网的acl，将所有允许访问Internet的用户网段写入该acl 。 在连接公网的接口配置NAT转换实现内网用户访问Internet。 配置到内网的明细路由和到公网的静态缺省路由。 配置DNS地址解析功能，DNS服务器地址为运营商给的。 配置DHCP Snooping和IPSG 配置了DHCP功能之后，部门内用户主机可以自动获取地址。但是为了防止员工在内网私自接一个小路由器并开启DHCP自动分配地址的功能，导致内网合法用户获取到了私接的小路由器分配的地址而不能正常上网，还需要配置DHCP Snooping功能。 以下以部门A为例，说明DHCP Snooping的配置过程。 在接入交换机ACC1上开启DHCP Snooping功能。 在连接DHCP服务器的接口上使能DHCP Snooping功能，并将此接口配置为信任接口。 在连接终端的接口上使能DHCP Snooping功能。 完成上述配置之后，部门A的用户就可以从合法的DHCP服务器获取IP地址，内网私接的小路由器分配地址不会干扰到内网正常用户。为了防止部门内用户私自更改IP地址后攻击网络，在接入交换机开启DHCP Snooping功能后，还需要开启IP报文检查功能，具体配置以ACC1为例。 在接入交换机ACC1上开启VLAN10的IP报文检查功能。 业务验证 部门内部选两台PC进行ping测试，验证部门内部二层互通是否正常。以部门A为例， PC1和PC2是通过ACC1实现二层互通的。如果PC1和PC2之间互ping测试正常则说明二层互通正常。 从两个部门内各选一台PC进行ping测试，验证部门之间通过VLANIF实现三层互通是否正常。部门A和部门B之间的用户是通过CORE上的VLANIF实现三层互通的。如果PC1和PC3之间互ping测试正常则说明两个部门之间通过VLANIF实现三层互通正常。ping测试命令与步骤1类似。 每个部门各选一台PC进行ping公网地址测试，验证公司内网用户访问Internet是否正常。以部门A为例，一般可以通过在PC1上ping公网网关地址（即与出口路由器对接的运营商设备的IP地址）来验证是否可以访问Internet，如果ping测试正常则说明内网用户访问Internet正常。ping测试命令与步骤1类似。 保存配置 通过命令行配置的数据是临时性的。如果不保存，交换机重启后这些配置都会丢失。 如果要使当前配置在交换机重启后仍然有效，需要将当前配置保存为配置文件。 保存配置。(以CORE举例)<HUAWEI> system-view
[HUAWEI] vlan 5 //创建交换机管理VLAN 5
[HUAWEI-VLAN5] management-vlan
[HUAWEI-VLAN5] quit
[HUAWEI] interface vlanif 5
[HUAWEI-vlanif5] ip address 10.10.1.1 24
[HUAWEI-vlanif5] quit[HUAWEI] interface GigabitEthernet 0/0/8 //假设连接网管的接口为GigabitEthernet 0/0/8
[HUAWEI-GigabitEthernet0/0/8] port link-type trunk
[HUAWEI-GigabitEthernet0/0/8] port trunk allow-pass vlan 5
[HUAWEI-GigabitEthernet0/0/8] quit[HUAWEI] telnet server enable //Telnet出厂时是关闭的
[HUAWEI] telnet server-source -i vlanif 5 //V200R020及之后版本，必须执行该命令配置连接服务器端的端口，否则Telnet不可用
[HUAWEI] user-interface vty 0 4 //Telnet常用于设备管理员登录，推荐使用AAA认证
[HUAWEI-ui-vty0-4] protocol inbound telnet
[HUAWEI-ui-vty0-4] authentication-mode aaa
[HUAWEI-ui-vty0-4] idle-timeout 15
[HUAWEI-ui-vty0-4] quit
[HUAWEI] aaa
[HUAWEI-aaa] local-user admin password irreversible-cipher Helloworld@6789 //配置登录用户名和密码
[HUAWEI-aaa] local-user admin privilege level 15 //将管理员的账号权限设置为15（最高）
[HUAWEI-aaa] local-user admin service-type telnetC:\Documents and Settings\Administrator> telnet 10.10.1.1 //输入交换机管理IP，并回车
Login authentication
Username:admin //输入用户名和密码
Password:
Info: The max number of VTY users is 5, and the number
of current VTY users on line is 1.
The current login time is 2014-05-06 18:33:18+00:00.
<HUAWEI> //用户视图命令行提示符<HUAWEI> system-view
[HUAWEI] sysname ACC1 //修改设备名称为ACC1
[ACC1] vlan batch 10 //批量创建VLAN[ACC1] interface eth-trunk 1
[ACC1-Eth-Trunk1] port link-type trunk //配置为trunk模式，用于透传VLAN。
[ACC1-Eth-Trunk1] port trunk allow-pass vlan 10 //配置Eth-Trunk1透传ACC1上的业务VLAN
[ACC1-Eth-Trunk1] mode lacp //配置Eth-Trunk1为LACP模式
[ACC1-Eth-Trunk1] quit
[ACC1] interface GigabitEthernet 0/0/1 //将成员接口加入Eth-Trunk1
[ACC1-GigabitEthernet0/0/1] eth-Trunk 1
[ACC1-GigabitEthernet0/0/1] quit
[ACC1] interface GigabitEthernet 0/0/2
[ACC1-GigabitEthernet0/0/2] eth-Trunk 1
[ACC1-GigabitEthernet0/0/2] quit[ACC1] interface Ethernet 0/0/2 //配置连接PC1的接口
[ACC1-Ethernet0/0/2] port link-type access
[ACC1-Ethernet0/0/2] port default vlan 10
[ACC1-Ethernet0/0/2] stp edged-port enable
[ACC1-Ethernet0/0/2] quit
[ACC1] interface Ethernet 0/0/3 //配置连接PC2的接口
[ACC1-Ethernet0/0/3] port link-type access
[ACC1-Ethernet0/0/3] port default vlan 10
[ACC1-Ethernet0/0/3] stp edged-port enable
[ACC1-Ethernet0/0/3] quit
[ACC1] interface Ethernet 0/0/4 //配置连接打印机的接口
[ACC1-Ethernet0/0/4] port link-type access
[ACC1-Ethernet0/0/4] port default vlan 10
[ACC1-Ethernet0/0/4] stp edged-port enable
[ACC1-Ethernet0/0/4] quit[ACC1] stp bpdu-protection<HUAWEI> system-view
[HUAWEI] sysname CORE //修改设备名称为CORE
[CORE] vlan batch 10 20 100 //批量创建VLAN[CORE] interface eth-trunk 1
[CORE-Eth-Trunk1] port link-type trunk //配置为trunk模式，用于透传VLAN
[CORE-Eth-Trunk1] port trunk allow-pass vlan 10 //配置Eth-Trunk1透传ACC1上的业务VLAN
[CORE-Eth-Trunk1] mode lacp //配置为LACP模式
[CORE-Eth-Trunk1] quit
[CORE] interface GigabitEthernet 0/0/1 //将成员接口加入Eth-Trunk1
[CORE-GigabitEthernet0/0/1] eth-Trunk 1
[CORE-GigabitEthernet0/0/1] quit
[CORE] interface GigabitEthernet 0/0/2
[CORE-GigabitEthernet0/0/2] eth-Trunk 1
[CORE-GigabitEthernet0/0/2] quit
[CORE] interface Vlanif 10 //配置VLANIF，使部门A与部门B之间三层互通
[CORE-Vlanif10] ip address 10.10.10.1 24
[CORE-Vlanif10] quit
[CORE] interface Vlanif 20 //配置VLANIF，使部门B与部门A之间三层互通
[CORE-Vlanif20] ip address 10.10.20.1 24
[CORE-Vlanif20] quit[CORE] interface GigabitEthernet 0/0/20
[CORE-GigabitEthernet0/0/20] port link-type access //配置为access模式
[CORE-GigabitEthernet0/0/20] port default vlan 100
[CORE-GigabitEthernet0/0/20] quit
[CORE] interface Vlanif 100 //配置VLANIF，使CORE与路由器之间三层互通
[CORE-Vlanif100] ip address 10.10.100.1 24
[CORE-Vlanif100] quit
执行display eth-trunk 命令检查ACC1上的Eth-Trunk接口配置结果。可以看到，ACC1上， 接口GE0/0/1和GE0/0/2 加入了Eth-Trunk 1。[ACC1] display eth-trunk 1。Eth-Trunk1's state information is:
Local:
LAG ID: 1 WorkingMode: LACP
Preempt Delay: Disabled Hash arithmetic: According to SA-XOR-DA
System Priority: 32768 System ID: 00e0-fc12-6704
Least Active-linknumber: 1 Max Active-linknumber: 8
Operate status: up Number Of Up Port In Trunk: 1
--------------------------------------------------------------------------------
ActorPortName Status PortType PortPri PortNo PortKey PortState Weight
GigabitEthernet0/0/1 Selected 1000M 32768 2 289 10111100 1
GigabitEthernet0/0/2 Selected 1000M 32768 3 289 10100010 1
Partner:--------------------------------------------------------------------------------
ActorPortName SysPri SystemID PortPri PortNo PortKey PortState
GigabitEthernet0/0/1 32768 00e0-fc12-2212 32768 2 289 10111100
GigabitEthernet0/0/2 32768 00e0-fc12-2212 32768 3 289 10111100
执行display vlan命令检查ACC1上的VLAN配置结果。可以看到，ACC1上，接口Eth0/0/2~Eth0/0/4以Untagged方式加入VLAN10，Eth-Trunk 1以Tagged方式加入VLAN10。
[ACC1] display vlan
The total number of VLANs is : 1
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
10 common UT:Eth0/0/2(U) Eth0/0/3(U) Eth0/0/4(U)
TG:Eth-Trunk1(U)
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
10 enable default enable disable VLAN 0010[CORE] display eth-trunk 1
Eth-Trunk1's state information is:
Local:
LAG ID: 1 WorkingMode: LACP
Preempt Delay: Disabled Hash arithmetic: According to SA-XOR-DA
System Priority: 32768 System ID: 00e0-fc12-6703
Least Active-linknumber: 1 Max Active-linknumber: 8
Operate status: up Number Of Up Port In Trunk: 1
--------------------------------------------------------------------------------
ActorPortName Status PortType PortPri PortNo PortKey PortState Weight
GigabitEthernet0/0/1 Selected 1000M 32768 2 289 10111100 1
GigabitEthernet0/0/2 Selected 1000M 32768 3 289 10100010 1
Partner:
--------------------------------------------------------------------------------
ActorPortName SysPri SystemID PortPri PortNo PortKey PortState
GigabitEthernet0/0/1 32768 00e0-fc12-2211 32768 2 289 10111100
GigabitEthernet0/0/2 32768 00e0-fc12-2211 32768 3 289 10111100 [CORE] display vlan
The total number of VLANs is : 3
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
-------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
10 common TG:Eth-Trunk1(U)
20 common TG:Eth-Trunk2(U)
100 common TG:GE0/0/20(U)
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
10 enable default enabledisable VLAN 0010
20 enable default enabledisable VLAN 0020
100 enable default enabledisable VLAN 0100 [CORE] dhcp enable
[CORE] ip pool 10
[CORE-ip-pool-10] network 10.10.10.0 mask 24 //配置部门A的用户可分配的地址池范围
[CORE-ip-pool-10] gateway-list 10.10.10.1 //配置部门A的用户的网关地址
[CORE-ip-pool-10] static-bind ip-address 10.10.10.254 mac-address a-b-c //配置为打印机分配固定的IP地址
[CORE-ip-pool-10] quit[CORE] interface vlanif 10
[CORE-Vlanif10] dhcp select global //配置部门A的用户从全局地址池获取IP地址
[CORE-Vlanif10] quit[CORE] display ip pool name 10
Pool-name : 10
Pool-No : 0
Lease : 1 Days 0 Hours 0 Minutes
Domain-name : -
DNS-server0 : -
NBNS-server0 : -
Netbios-type : -
Position : Local Status : Unlocked
Gateway-0 : 10.10.10.1
Network : 10.10.10.0
Mask : 255.255.255.0
VPN instance : --
-----------------------------------------------------------------------------
Start End Total Used Idle(Expired) Conflict Disable
-----------------------------------------------------------------------------
10.10.10.1 10.10.10.254 253 4 249(0) 0 0
-----------------------------------------------------------------------------# 关闭接口的生成树协议
[ACC1] interface Ethernet 0/0/2
[ACC1-Ethernet 0/0/2] stp disable //undo stp enable命令也可完成该功能
# 配置连接终端设备的交换机接口为边缘端口[ACC1] interface Ethernet 0/0/2
[ACC1-Ethernet0/0/2] stp edged-port enable
[ACC1-Ethernet0/0/2] quit[CORE] ip route-static 0.0.0.0 0 10.10.100.2[CORE] display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 5 Routes : 5
Destination/Mask Proto Pre Cost Flags NextHop Interface
0.0.0.0/0 Static 60 0 RD 10.10.100.2 Vlanif100
10.10.10.0/24 Direct 0 0 D 10.10.10.1 Vlanif10
10.10.10.1/32 Direct 0 0 D 127.0.0.1 Vlanif10
10.10.20.0/24 Direct 0 0 D 10.10.20.1 Vlanif20
10.10.20.1/32 Direct 0 0 D 127.0.0.1 Vlanif20
10.10.100.0/24 Direct 0 0 D 10.10.100.1 Vlanif100
10.10.100.1/32 Direct 0 0 D 127.0.0.1 Vlanif100[Router] interface GigabitEthernet 0/0/1
[Router-GigabitEthernet0/0/1] ip address 1.1.1.2 30
[Router] interface GigabitEthernet 1/0/0
[Router-GigabitEthernet1/0/0] ip address 10.10.100.2 24[Router] acl 2000
[Router-acl-basic-2000] rule permit source 10.10.10.0 0.0.0.255
[Router-acl-basic-2000] rule permit source 10.10.20.0 0.0.0.255
[Router-acl-basic-2000] rule permit source 10.10.100.0 0.0.0.255[Router] interface GigabitEthernet 0/0/1
[Router-GigabitEthernet0/0/1] nat outbound 2000[Router] ip route-static 10.10.10.0 255.255.255.0 10.10.100.1
[Router] ip route-static 10.10.20.0 255.255.255.0 10.10.100.1
[Router] ip route-static 0.0.0.0 0.0.0.0 1.1.1.1[Router] dns resolve
[Router] dns server 8.8.8.8
[Router] dns proxy enable<ACC1> system-view
[ACC1] dhcp enable //使能DHCP功能
[ACC1] dhcp snooping enable //使能DHCP Snooping功能[ACC1] interface eth-trunk 1
[ACC1-Eth-Trunk1] dhcp snooping enable //使能DHCP Snooping功能
[ACC1-Eth-Trunk1] dhcp snooping trusted //配置为信任接口
[ACC1-Eth-Trunk1] quit[ACC1] interface ethernet 0/0/2 //配置连接PC1的接口
[ACC1-Ethernet0/0/2] dhcp snooping enable
[ACC1-Ethernet0/0/2] quit
[ACC1] interface ethernet 0/0/3 //配置连接PC2的接口
[ACC1-Ethernet0/0/3] dhcp snooping enable
[ACC1-Ethernet0/0/3] quit
[ACC1] interface ethernet 0/0/4 //配置连接打印机的接口
[ACC1-Ethernet0/0/4] dhcp snooping enable
[ACC1-Ethernet0/0/4] quit[ACC1] vlan10
[ACC1-vlan10] ip source check user-bind enable //使能IP报文检查功能
[ACC1-vlan10] quit<PC1> ping 10.10.10.100 //假设PC2通过DHCP自动获取的IP地址为10.10.10.100
PING 10.10.10.100 data bytes, press CTRL_C to break
Reply from 10.10.10.100 : bytes=56 Sequence=1 ttl=253 time=62 ms
Reply from 10.10.10.100 : bytes=56 Sequence=2 ttl=253 time=16 ms
Reply from 10.10.10.100 : bytes=56 Sequence=3 ttl=253 time=62 ms
Reply from 10.10.10.100 : bytes=56 Sequence=4 ttl=253 time=94 ms
Reply from 10.10.10.100 : bytes=56 Sequence=5 ttl=253 time=63 ms
--- 10.10.10.100 ping statistics ---
5 packet(s) transmitted
5 packet(s) received //能Ping通，说明PC1与PC2之间二层互通正常<CORE> save
The current configuration will be written to the device.
Are you sure to continue?[Y/N]y
Now saving the current configuration to the slot 0..
Save the configuration successfully.
