【华为】设备集群配置案例（通过业务口）

• 高可靠性：集群系统两台成员交换机之间冗余备份，同时利用链路聚合功能实现跨设备的链路冗余备份。

• 强大的网络扩展能力：通过组建集群增加交换机，从而轻松的扩展端口数、带宽和业务处理能力。

• 简化配置和管理：集群建立后，两台物理设备虚拟成为一台设备，用户只需登录一台成员交换机即可对集群系统所有成员交换机进行统一配置和管理。

业务口集群方式是指集群成员交换机之间通过业务板上的普通业务口连接，不需要专用的集群卡。业务口集群涉及两种端口的概念，如图3-46所示。

图3-46 业务口集群连接示意图

• 物理成员端口

成员交换机之间用于集群连接的普通业务口。物理成员端口用于转发需要跨成员交换机的业务报文或成员交换机之间的集群协议报文。

• 逻辑集群端口

逻辑集群端口是专用于集群的逻辑端口，需要和物理成员端口绑定。集群的每台成员交换机上支持两个逻辑集群端口。

相对于集群卡集群而言，业务口集群连线更为灵活，但配置较复杂，需要占用业务板上的业务端口。

集群建立成功后，建议进行以下的配置：

• 为了实现简化网络配置、扩展上行链路带宽、提高可靠性，可以在集群系统上行端口上配置集群Eth-Trunk，并将下行设备双归接入集群系统，配置集群系统下行端口的集群Eth-Trunk。

• 集群系统中另外一个推荐配置就是集群多主检测功能。由于集群系统中两台成员交换机都使用同一个IP地址和MAC地址（集群系统MAC），一个集群分裂后，会产生两个具有相同IP地址和MAC地址的集群系统。为防止集群分裂后，产生两个具有相同IP地址和MAC地址的集群系统，引起网络故障，必须进行IP地址和MAC地址的冲突检查。多主检测MAD是一种检测和处理集群分裂的协议。链路故障导致集群系统分裂后，MAD可以实现集群分裂的检测、冲突处理和故障恢复，降低集群分裂对业务的影响。

MAD检测方式有两种：直连检测方式和代理检测方式。在同一个集群系统中，两种检测方式互斥，不可以同时配置。如果集群系统上配置了集群Eth-Trunk，此时建议采用代理方式的多主检测。直连检测方式需要额外占用端口，且此端口只能用作多主检测（端口间的连接使用普通线缆即可）。与直连方式比较，代理方式不会额外占用端口。

• 主控板型号为SRUA、SRUB、SRUC以及SRUD的设备建立业务口集群时，必须将系统软件文件（系统启动大包）存放在CF卡中。如果系统软件文件存放在flash，则无法建立业务口集群。

• 两台设备组建集群后，有如下特性在集群环境下不支持：

• 在配置多主检测功能时，请注意V200R002C00版本与V200R003C00及之后的版本在命令行格式上是有差异的。同时在V200R002C00版本中，此功能被称作双主检测。

• 不管用于多主检测的链路有几条，只要集群分裂了，备交换机的端口都会被关闭，不再转发业务报文。

• 如果集群重启（包括升级），或者对集群系统主控板进行拔插更换操作，集群系统的MAC地址可能会发生变化。所以，在集群系统重启或更换主控板之前，请先评估集群MAC发生变化后是否对业务产生影响，如存在影响，建议将集群系统MAC地址通过命令set css system-mac chassis chassis-id设置成某个成员交换机的MAC地址，使得集群系统重启后的MAC地址固定为此成员交换机的MAC地址，从而保证集群系统MAC地址的一致。

在一个新建的企业网络中，要求核心层具有较高的可靠性，并且希望网络结构简单，易于配置和管理，同时还需要控制设备部署的成本。

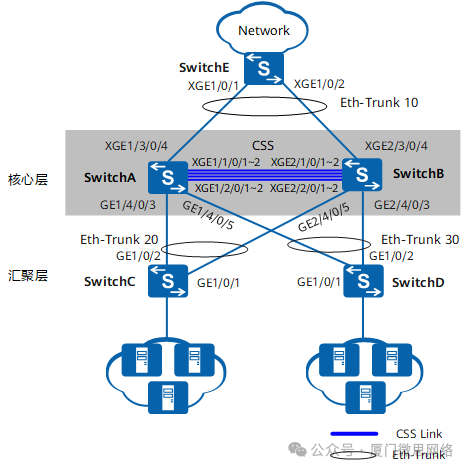

如图3-47所示，根据用户需求，核心层SwitchA和SwitchB两台交换机采取业务口集群方式进行组网，其中SwitchA为主交换机，SwitchB为备交换机。汇聚层Switch通过Eth-Trunk连接到集群系统，同时集群系统通过Eth-Trunk接入上行网络。本例中以S9706进行说明。

图3-47 组建集群示意图

采用如下的思路配置：

1. 为SwitchA和SwitchB分别安装业务板并连接集群线缆。为了增强带宽和可靠性，两台交换机之间通过两块业务板上的四对业务口进行连接。

2. 在SwitchA和SwitchB上分别配置集群连接方式，配置集群ID分别为1和2，配置集群优先级分别为100和10，以提高SwitchA成为主交换机的可能。

3. 在SwitchA和SwitchB上分别配置两个逻辑集群端口，将四对物理成员端口分别加入这两个逻辑集群端口中。

4. 先使能SwitchA的集群功能，然后再使能SwitchB的集群功能，以保证SwitchA成为主交换机。

5. 检查集群组建是否成功。

6. 配置集群系统的上下行Eth-Trunk，增加转发带宽，提高可靠性。

7. 配置多主检测功能，避免集群分裂给网络带来影响。

操作步骤

安装硬件

此处仅介绍两台交换机间集群线缆的连接规则。如果之前还需要安装集群业务板以及需要了解更详细的安装过程，请参见《交换机集群安装指导》。

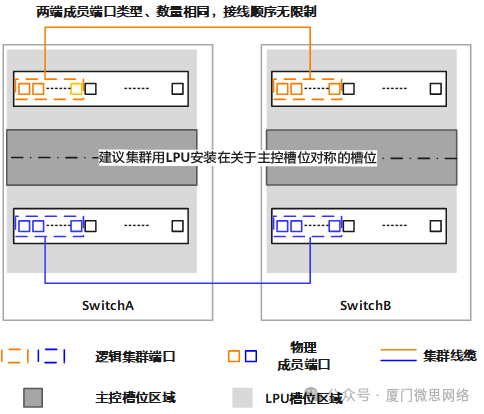

按照连线规则连接线缆，业务口连接规则如图3-48所示。

图3-48 业务口集群连接规则

业务口集群按照链路的分布，有两种组网形式。

• 1+0组网：每台成员交换机配置一个逻辑集群端口，物理成员端口分布在一块业务板上，依靠一块业务板上物理成员端口与对框的物理成员端口实现集群连接。

• 1+1组网：每台成员交换机配置两个逻辑集群端口，物理成员端口分布在两块业务板上，如图所示，不同业务板上的集群链路形成备份。

集群连线时需注意以下几点：

• 一个逻辑集群端口下的物理成员端口只能与对框的一个逻辑集群口下物理成员端口相连。

• 在1+1组网中，建议两块单板上的集群链路数量保持一致。

出于可靠性考虑，组建上述两种业务口集群组网形式需注意以下几点：

• 出于高可靠性要求，推荐您使用1+1组网，并且推荐配置多主检测功能。

• 一块业务板上建议至少有两个物理成员端口加入到一个逻辑集群端口。

• 上行端口和配置多主检测端口所在单板建议属于非组建集群的业务板。

1. 配置集群连接方式、集群ID及集群优先级

# 在SwitchA上配置集群。集群连接方式为业务口集群，集群优先级为100，集群ID采用缺省值1（不需配置）。

# 在SwitchB上配置集群。集群连接方式为业务口集群，集群ID为2，集群优先级为10。

# 检查集群配置信息。

配置完成后，建议执行display css status saved命令查看以上配置信息是否与预期的一致。

查看SwitchA上的集群配置信息。

查看SwitchB上的集群配置信息。

1. 配置逻辑集群端口

# 配置SwitchA的业务口XGE1/0/1～XGE1/0/2为集群物理成员端口并加入集群端口1，XGE2/0/1～XGE2/0/2为集群物理成员端口并加入集群端口2。

# 配置SwitchB的业务口XGE1/0/1～XGE1/0/2为集群物理成员端口并加入集群端口1，XGE2/0/1～XGE2/0/2为集群物理成员端口并加入集群端口2。
