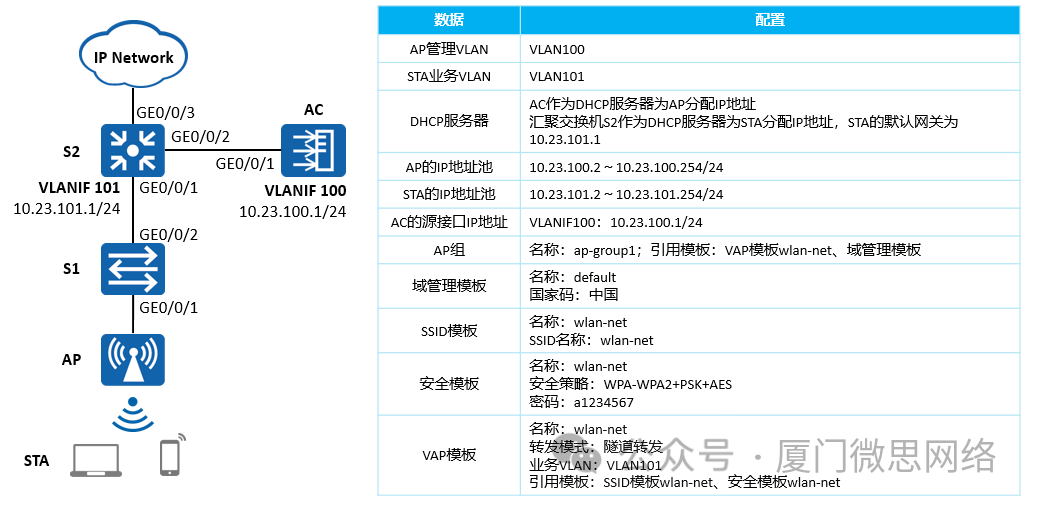

案例：旁挂二层组网隧道转发
•业务需求
▫企业用户通过WLAN接入网络，以满足移动办公的最基本需求。
•组网需求
▫AC组网方式：旁挂二层组网。
▫DHCP部署方式：
▪AC作为DHCP服务器为AP分配IP地址。
▪汇聚交换机S2作为DHCP服务器为STA分配IP地址。
▫业务数据转发方式：隧道转发。
•配置思路：
▫配置AP、AC和周边网络设备之间实现网络互通。
▫配置AP上线。
▪创建AP组，用于将需要进行相同配置的AP都加入到AP组，实现统一配置。
▪配置AC的系统参数，包括国家码、AC与AP之间通信的源接口。
▪配置AP上线的认证方式并离线导入AP，实现AP正常上线。
▫配置WLAN业务参数，实现STA访问WLAN网络功能。
配置网络互通
•1、S1、S2、AC创建对应VLAN及接口。
▫S1配置：
[S1] vlan batch 100
[S1] interface gigabitethernet 0/0/1
[S1-GigabitEthernet0/0/1] port link-type trunk
[S1-GigabitEthernet0/0/1] port trunk pvidvlan 100
[S1-GigabitEthernet0/0/1] port trunk allow-pass vlan 100
[S1-GigabitEthernet0/0/1] quit
[S1] interface gigabitethernet 0/0/2
[S1-GigabitEthernet0/0/2] port link-type trunk
[S1-GigabitEthernet0/0/2] port trunk allow-pass vlan 100
[S1-GigabitEthernet0/0/2] quit
▫S2配置：
[S2] vlan batch 100 101
[S2] interface gigabitethernet 0/0/1
[S2-GigabitEthernet0/0/1] port link-type trunk
[S2-GigabitEthernet0/0/1] port trunk allow-pass vlan 100
[S2-GigabitEthernet0/0/1] quit
[S2] interface gigabitethernet 0/0/2
[S2-GigabitEthernet0/0/2] port link-type trunk
[S2-GigabitEthernet0/0/2] port trunk allow-pass vlan 100 101
[S2-GigabitEthernet0/0/2] quit
[S2] interface gigabitethernet 0/0/3
[S2-GigabitEthernet0/0/3] port link-type trunk
[S2-GigabitEthernet0/0/3] port trunk allow-pass vlan 101
[S2-GigabitEthernet0/0/3] quit
▫AC配置
[AC] vlan batch 100 101
[AC] interface gigabitethernet 0/0/1
[AC-GigabitEthernet0/0/1] port link-type trunk
[AC-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 101
[AC-GigabitEthernet0/0/1] quit

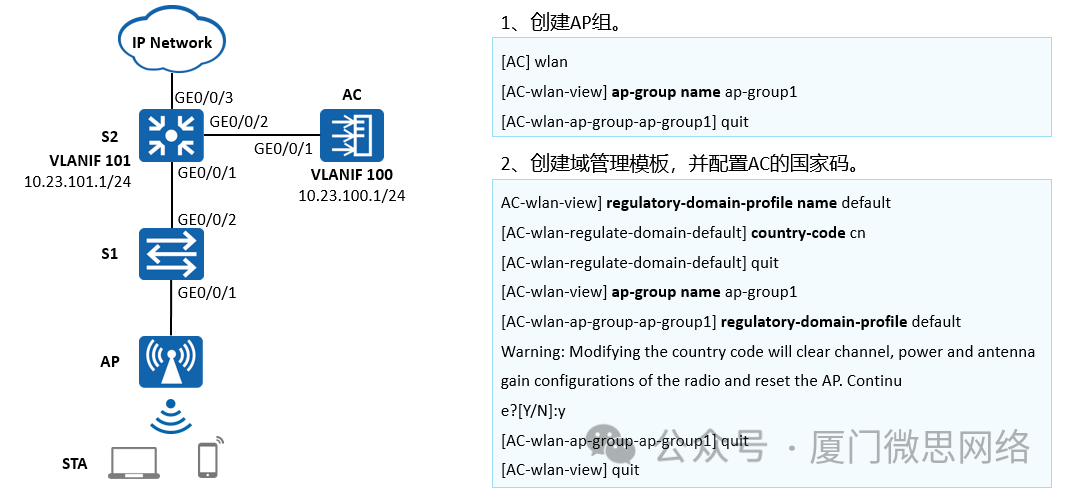

配置AP上线 (1)
配置AP上线 (2)
•在AC上离线导入AP
▫将AP加入AP组“ap-group1”中。假设AP的MAC地址为60de-4476-e360，并且根据AP的部署位置为AP配置名称，便于从名称上就能够了解AP的部署位置。例如MAC地址为60de-4476-e360的AP部署在1号区域，命名此AP为area_1。

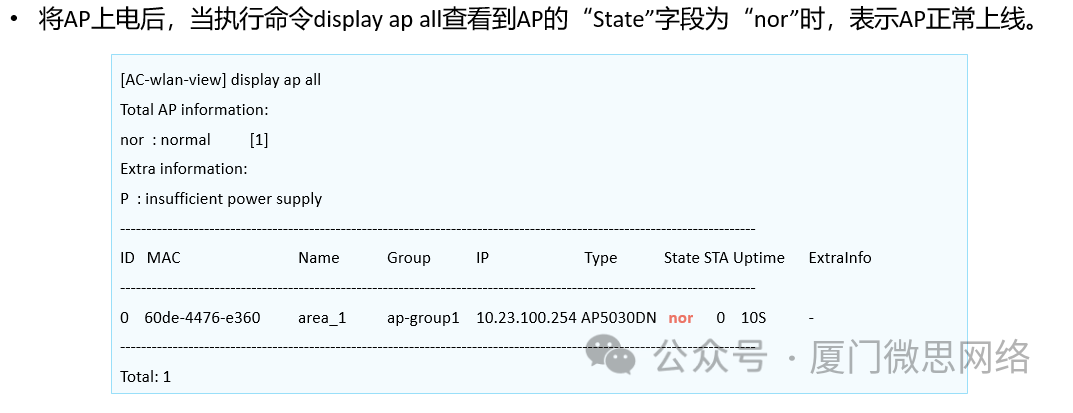

查看AP上线
•display ap命令输出信息描述：
▫ID：AP ID。
▫MAC：AP MAC地址。
▫Name：AP名称。
▫Group：AP所属的AP组名称。
▫IP：AP的IP地址。在NAT场景下，AP在私网侧，AC在公网侧，该值为AP私网侧的IP地址。可通过命令display ap run-info查看AP公网侧IP地址。
▫Type：AP类型。
▫State：AP状态。
▪normal：AP正常状态，指AP在AC上成功上线。
▪commit-failed：AP上线后WLAN业务配置下发失败状态。
▪download：AP正在升级状态。
▪fault：AP上线失败状态。
▪idle：AP和AC建链前的初始状态。
▫STA：AP上接入的终端用户数。
▫Uptime：AP已上线时长。
▫ExtraInfo：额外的信息。P表示设备供电不足。

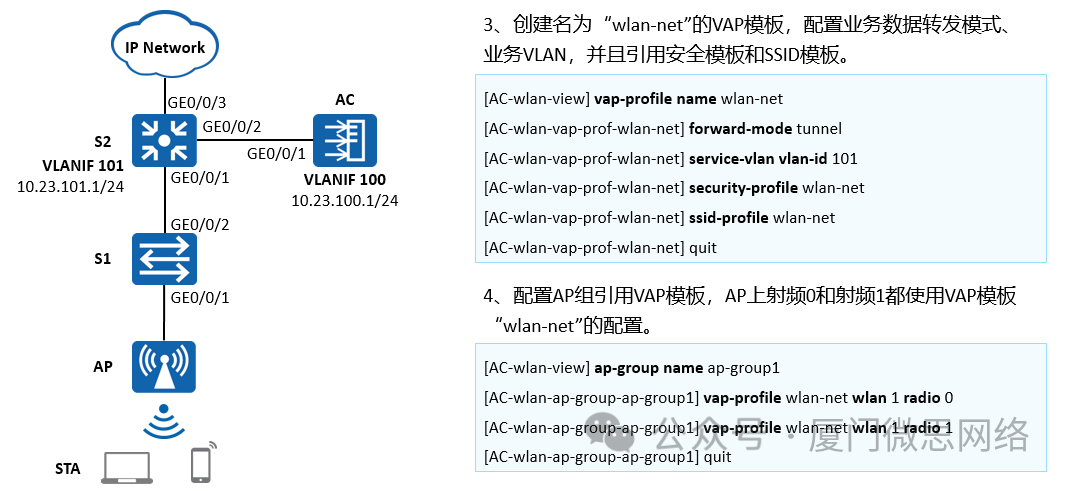

配置WLAN业务参数 (1)
配置WLAN业务参数 (2)

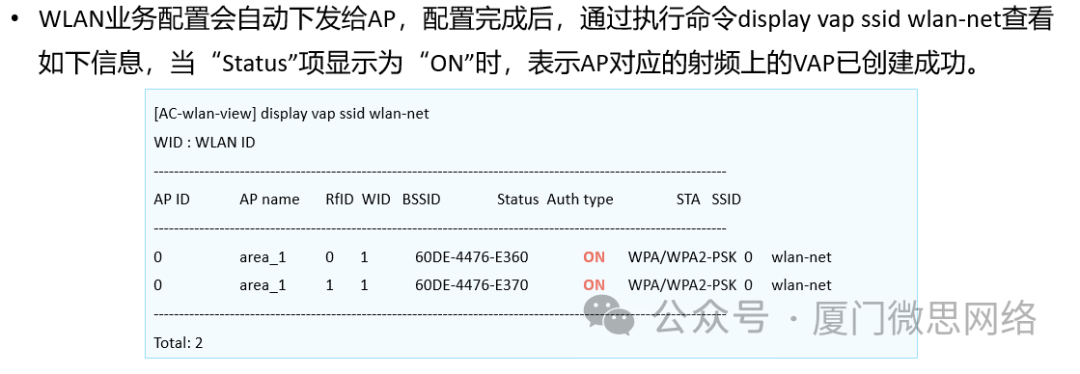

查看VAP模板信息
•display vap命令输出信息描述：
▫AP ID：AP ID。
▫AP name：AP名称。
▫RfID：射频ID。
▫WID：VAP的ID。
▫SSID：SSID的名称。
▫BSSID：VAP的MAC地址。
▫Status：VAP当前状态：
▪ON：VAP服务开启
▪OFF：VAP服务关闭
▫Auth type：VAP认证方式。
▫STA：当前VAP接入的终端数。

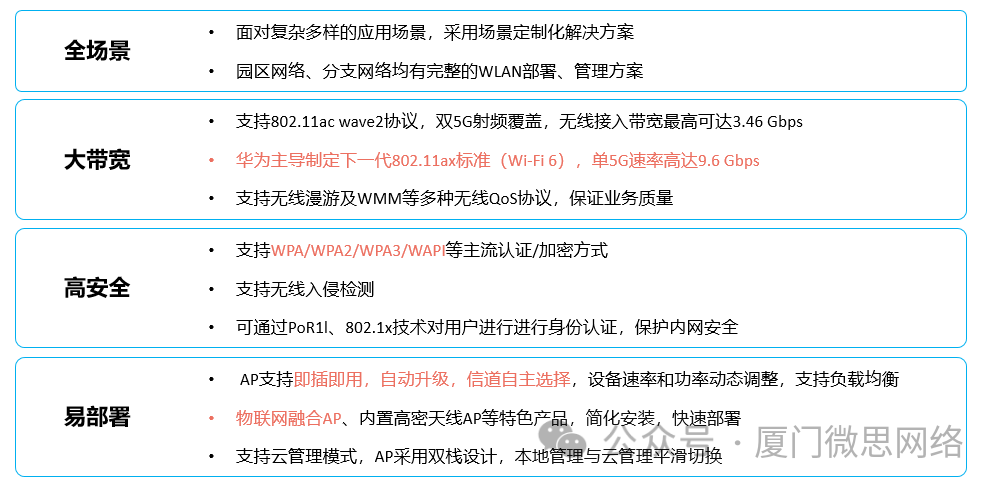

华为WLAN方案满足未来无线建网需求

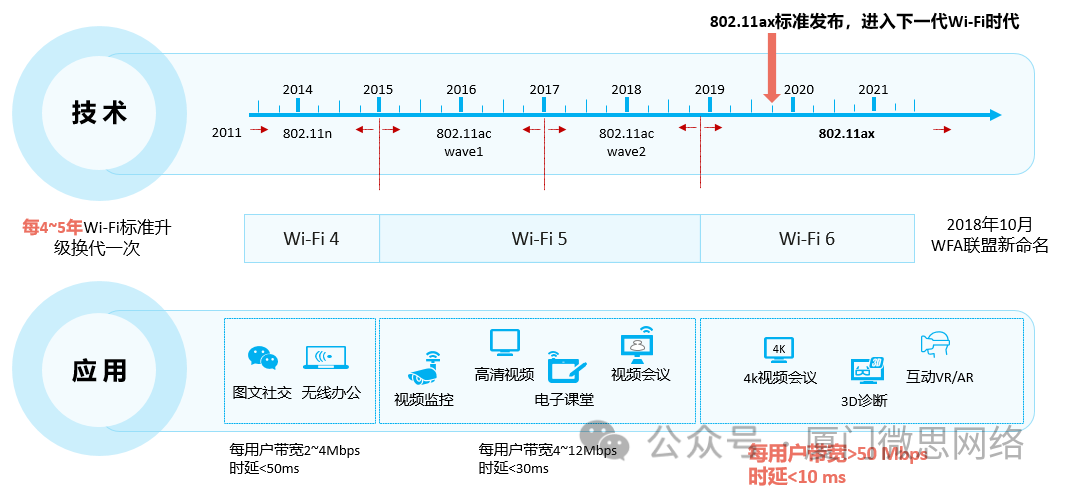

双轮驱动：技术与应用发展助推Wi-Fi 6时代到来

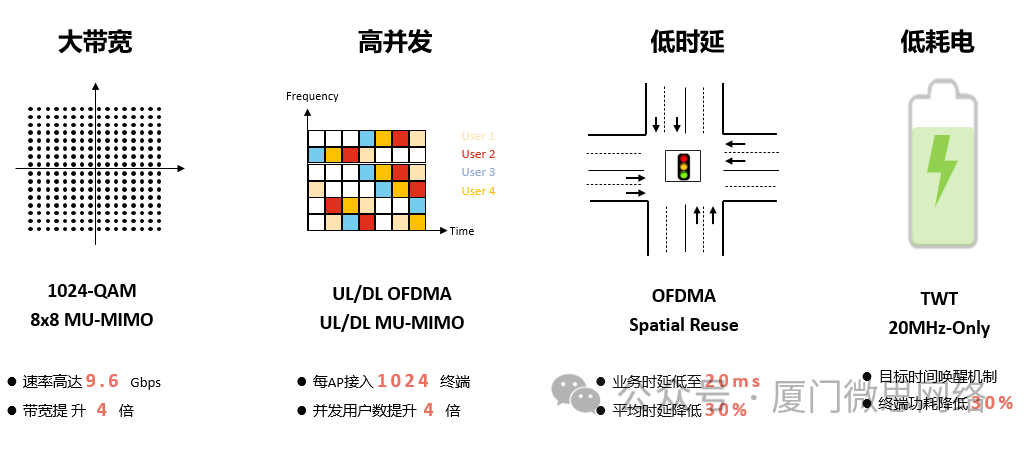

Wi-Fi 6相比Wi-Fi 5
带宽提升4倍，并发提升4倍，时延降低30%
•带宽提升4倍，是按理论速率进行对比，目前所有Wi-Fi 5产品实现理论（wave2）速率为2.5G；Wi-Fi 6标准理论速率为9.6G。
•并发用户数提升4倍，实际测试人均2M情况下，Wi-Fi 5并发100用户，Wi-Fi 6并发用户400用户。
•Wi-Fi 6中平均时延在20 ms左右（Wi-Fi 5中平均时延在30 ms左右），后面利用华为SmartRadio智能应用加速技术后，业务时延可再降低至10ms。
•TWT：Wi-Fi 5不支持。

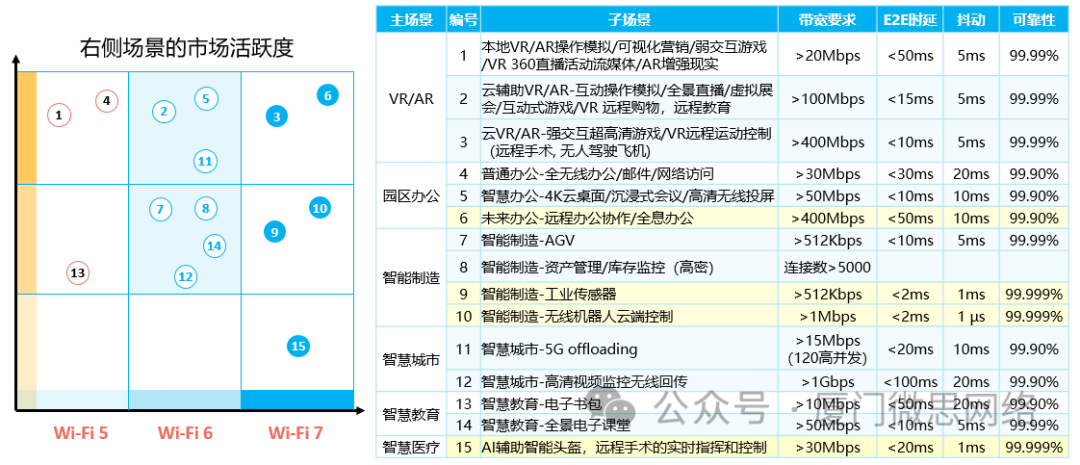

Wi-Fi 6技术增强场景适应性，为客户带来新的应用体验
•UHD：ultra high definition 超高清
本章总结
1.直连式组网和旁挂式组网各有什么优势？
答案：
▫直连式组网优势：在直连式组网中，多采用直接转发模式，适用于大规模集中部署的WLAN网络，并可以简化网络架构。
▫旁挂式组网优势：这种方式是常用的组网模式，此时无线用户业务数据无需经过AC集中处理，基本无带宽瓶颈，而且便于继承现有网络的安全策略，故此模式也多是推荐的网络部署方案。
2.（多选）FIT AP发现AC的方式有哪些？( ABD )
A.静态发现
B.DCHP动态发现
C.FTP动态发现
D.DNS动态发现
