【技术分享】双出口环境下私网用户通过NAPT访问Internet

发布作者:微思网络   发布时间:2023-06-08   浏览量:0



实验拓扑

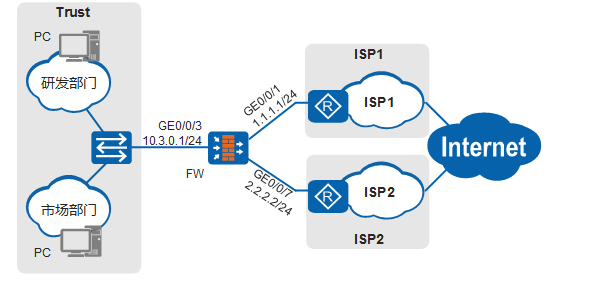

如图1所示,某企业在网络边界处部署了FW作为安全网关,并分别从运营商ISP1和ISP2处购买了宽带上网服务,实现内部网络接入Internet的需求。






具体需求如下:


  • 研发部门和市场部门中的PC可以通过运营商ISP1和ISP2访问Internet,要求去往特定目的地址的流量必须经由相应的运营商来转发。

  • 当一条链路出现故障时,流量可以被及时切换到另一条链路上,避免业务中断。

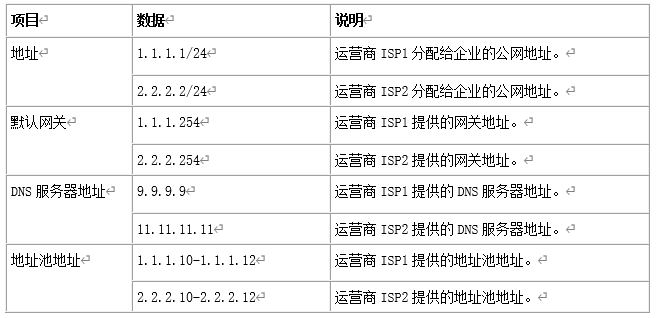

本举例中假设某企业从运营商ISP1和ISP2获取了如下信息,这些信息仅供举例使用,实际配置时请从当地运营商获取。




操作步骤


  1. 配置接口IP地址和安全区域,完成网络基本参数配置。

    # 配置接口GigabitEthernet 0/0/1的IP地址。
    <FW> system-view
    [FW] interface GigabitEthernet 0/0/1
    [FW-GigabitEthernet 0/0/1] ip address 1.1.1.1 24
    [FW-GigabitEthernet 0/0/1] quit

    # 配置接口GigabitEthernet 0/0/3的IP地址。
    [FW] interface GigabitEthernet 0/0/3
    [FW-GigabitEthernet 0/0/3] ip address 10.3.0.1 24
    [FW-GigabitEthernet 0/0/3] quit

    # 配置接口GigabitEthernet 0/0/7的IP地址。
    [FW] interface GigabitEthernet 0/0/7
    [FW-GigabitEthernet 0/0/7] ip address 2.2.2.2 24
    [FW-GigabitEthernet 0/0/7] quit

    # 将接口GigabitEthernet 0/0/3加入Trust区域。
    [FW] firewall zone trust
    [FW-zone-trust] add interface GigabitEthernet 0/0/3
    [FW-zone-trust] quit

    # 将接口GigabitEthernet 0/0/1加入isp1区域。
    [FW] firewall zone name isp1
    [FW-zone-isp1] set priority 10
    [FW-zone-isp1] add interface GigabitEthernet 0/0/1
    [FW-zone-isp1] quit

    # 将接口GigabitEthernet 0/0/7加入isp2区域。
    [FW] firewall zone name isp2
    [FW-zone-isp2] set priority 20
    [FW-zone-isp2] add interface GigabitEthernet 0/0/7
    [FW-zone-isp2] quit
  2. 配置安全策略,允许私网指定网段与Internet进行报文交互。

    [FW] security-policy
    [FW-policy-security] rule name policy1
    [FW-policy-security-rule-policy1] source-zone trust
    [FW-policy-security-rule-policy1] destination-zone isp1
    [FW-policy-security-rule-policy1] source-address 10.3.0.0 24
    [FW-policy-security-rule-policy1] action permit
    [FW-policy-security-rule-policy1] quit
    [FW-policy-security] rule name policy2
    [FW-policy-security-rule-policy2] source-zone trust
    [FW-policy-security-rule-policy2] destination-zone isp2
    [FW-policy-security-rule-policy2] source-address 10.3.0.0 24
    [FW-policy-security-rule-policy2] action permit
    [FW-policy-security-rule-policy2] quit
    [FW-policy-security] quit
  3. 配置NAT地址池。

    [FW] nat address-group addressgroup1
    [FW-address-group-addressgroup1] mode pat
    [FW-address-group-addressgroup1] section 0 1.1.1.10 1.1.1.12
    [FW-address-group-addressgroup1] route enable
    [FW-address-group-addressgroup1] quit
    [FW] nat address-group addressgroup2
    [FW-address-group-addressgroup2] mode pat
    [FW-address-group-addressgroup2] section 0 2.2.2.10 2.2.2.12
    [FW-address-group-addressgroup2] route enable
    [FW-address-group-addressgroup2] quit
  4. 配置源NAT策略,实现私网指定网段访问Internet时自动进行源地址转换。

    [FW] nat-policy
    [FW-policy-nat] rule name policy_nat1
    [FW-policy-nat-rule-policy_nat1] source-zone trust
    [FW-policy-nat-rule-policy_nat1] destination-zone isp1
    [FW-policy-nat-rule-policy_nat1] source-address 10.3.0.0 24
    [FW-policy-nat-rule-policy_nat1] action source-nat address-group addressgroup1
    [FW-policy-nat-rule-policy_nat1] quit
    [FW-policy-nat] rule name policy_nat2
    [FW-policy-nat-rule-policy_nat2] source-zone trust
    [FW-policy-nat-rule-policy_nat2] destination-zone isp2
    [FW-policy-nat-rule-policy_nat2] source-address 10.3.0.0 24
    [FW-policy-nat-rule-policy_nat2] action source-nat address-group addressgroup2
    [FW-policy-nat-rule-policy_nat2] quit
    [FW-policy-nat] quit
  5. 配置静态路由。

    [FW] ip route-static 1.1.2.0 24 1.1.1.254
    [FW] ip route-static 1.1.3.0 24 1.1.1.254
    [FW] ip route-static 2.2.3.0 24 2.2.2.254
    [FW] ip route-static 2.2.4.0 24 2.2.2.254
