【案例分享】配置ARP安全综合功能
发布作者：微思网络 发布时间：2022-07-22 浏览量：0次

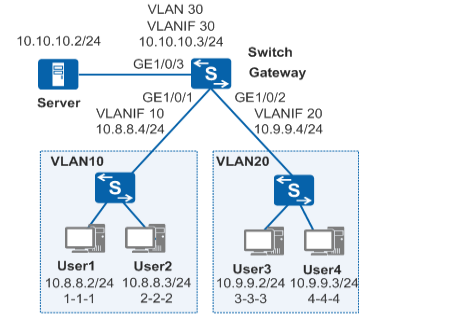

如图所示，Switch作为网关通过接口GE1/0/3连接一台服务器，通过接口GE1/0/1、GE1/0/2连接VLAN10和VLAN20下的四个用户。网络中可能存在以下ARP威胁：•攻击者向Switch发送伪造的网关的ARP报文，使用户误以为攻击者即为网关。这样用户就会把发往网关的流量均发送给了攻击者，攻击者可轻易窃听到用户发送的数据内容。 攻击者发出大量目的IP地址不可达的IP报文进行ARP泛洪攻击，造成Switch的CPU负荷过重。 用户User1构造大量源IP地址变化MAC地址固定的ARP报文进行ARP泛洪攻击，造成Switch的CPU进程繁忙，影响到正常业务的处理。 用户User3构造大量源IP地址固定的ARP报文进行ARP泛洪攻击，造成Switch的CPU进程繁忙，影响到正常业务的处理。 管理员希望能够防止上述ARP攻击行为，为用户提供更安全的网络环境和更稳定的网络服务。 2.配置ARP防网关冲突 3.配置根据源IP地址进行ARP Miss消息限速 4.配置根据源MAC地址进行ARP限速 5.配置根据源IP地址进行ARP限速 6.验证配置结果# 创建VLAN10、VLAN20和VLAN30，并将接口GE1/0/1加入VLAN10中，接口GE1/0/2加入VLAN20中，接口GE1/0/3加入VLAN30中。
<HUAWEI> system-view
[HUAWEI] sysname Switch
[Switch] vlan batch 10 20 30
[Switch] interface gigabitethernet 1/0/1
[Switch-GigabitEthernet1/0/1] port link-type trunk
[Switch-GigabitEthernet1/0/1] port trunk allow-pass vlan 10
[Switch-GigabitEthernet1/0/1] quit
[Switch] interface gigabitethernet 1/0/2
[Switch-GigabitEthernet1/0/2] port link-type trunk
[Switch-GigabitEthernet1/0/2] port trunk allow-pass vlan 20
[Switch-GigabitEthernet1/0/2] quit
[Switch] interface gigabitethernet 1/0/3
[Switch-GigabitEthernet1/0/3] port link-type trunk
[Switch-GigabitEthernet1/0/3] port trunk allow-pass vlan 30# 创建接口VLANIF10、VLANIF20、VLANIF30，配置各VLANIF接口的IP地址。
[Switch] interface vlanif 10
[Switch-Vlanif10] ip address 10.8.8.4 24
[Switch-Vlanif10] quit
[Switch] interface vlanif 20
[Switch-Vlanif20] ip address 10.9.9.4 24
[Switch-Vlanif20] quit
[Switch] interface vlanif 30
[Switch-Vlanif30] ip address 10.10.10.3 24
[Switch-Vlanif30] quit[Switch] arp anti-attack gateway-duplicate enable //配置ARP防网关冲突# 配置对Server（IP地址为10.10.10.2）的ARP Miss消息进行限速，允许Switch每秒最多处理该IP地址触发的40个ARP Miss消息；对于其他用户，允许Switch每秒最多处理同一个源IP地址触发的20个ARP Miss消息。
[Switch] arp-miss speed-limit source-ip maximum 20 //配置根据源IP地址进行ARP Miss消息限速
[Switch] arp-miss speed-limit source-ip 10.10.10.2 maximum 40 //配置根据源IP地址进行ARP Miss消息限速# 配置对用户User1（MAC地址为0001-0001-0001）进行ARP报文限速，每秒最多只允许10个该MAC地址的ARP报文通过。
[Switch] arp speed-limit source-mac 0001-0001-0001 maximum 10 //配置根据源MAC地址进行ARP限速# 配置对用户User3（IP地址为10.9.9.2）进行ARP报文限速，每秒最多只允许10个该IP地址的ARP报文通过。
[Switch] arp speed-limit source-ip 10.9.9.2 maximum 10 //配置根据源IP地址进行ARP限速# 执行命令display arp anti-attack configuration all，查看当前ARP防攻击配置情况。
