项目实战丨某家具公司机房改造方案

【项目名称】


某家具公司机房改造

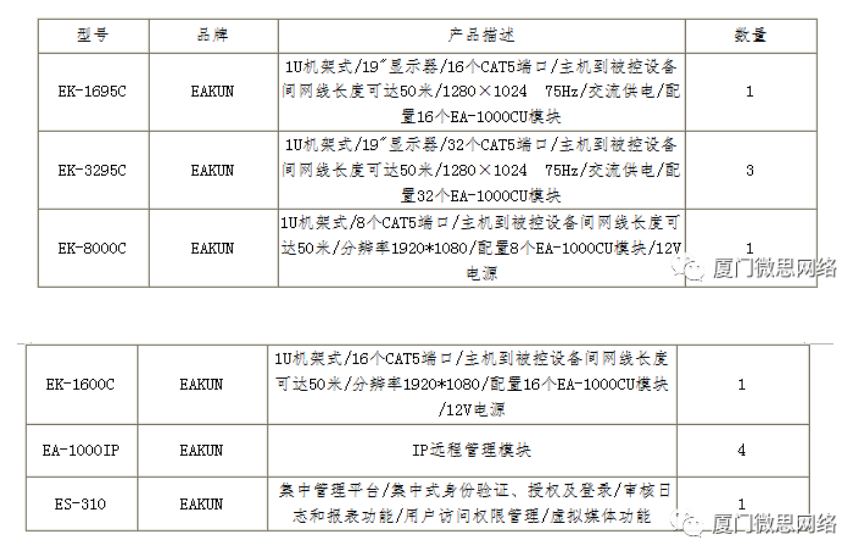

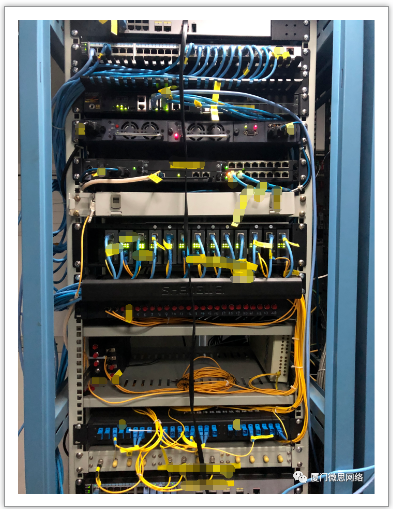

【项目设备】



【参与学员】


参与学员:洪同学

学习课程:思科CCIE,VMware VCP




【客户需求】


目前机房内有4排机柜,每排机柜服务器数量分配如下:A机柜10台、B机柜30台、C机柜40台、D机柜38台,机房隔壁就是管理员办公区;要求:

1、以每排机柜为一单位,机柜间不互相影响;

2、每排机柜布置一台本地控制单元,管理本机柜内所有服务器;

3、至少有一名管理员可以通过网络的方式在不进入机房的情况下做到管理机房内所有服务器。

目前需要使用一整套KVM系统将服务器资源进行整合,实现统一安全管理。

1)部署简单,在原有的网络结构上灵活部署,不需要破坏原有网络结构,在进行安装部署时保证原网络正常运行。

2)良好的拓展性,如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT硬件设备。

由于以上几点,本方案充分考虑了对服务器设备的管理的集中性,管理者使用的安全性,系统的稳定及性,实用性以及之后的可扩张性设计而成。


【方案设计】


1、 系统设计原则

实用性,适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充

2、 系统总体设计方案

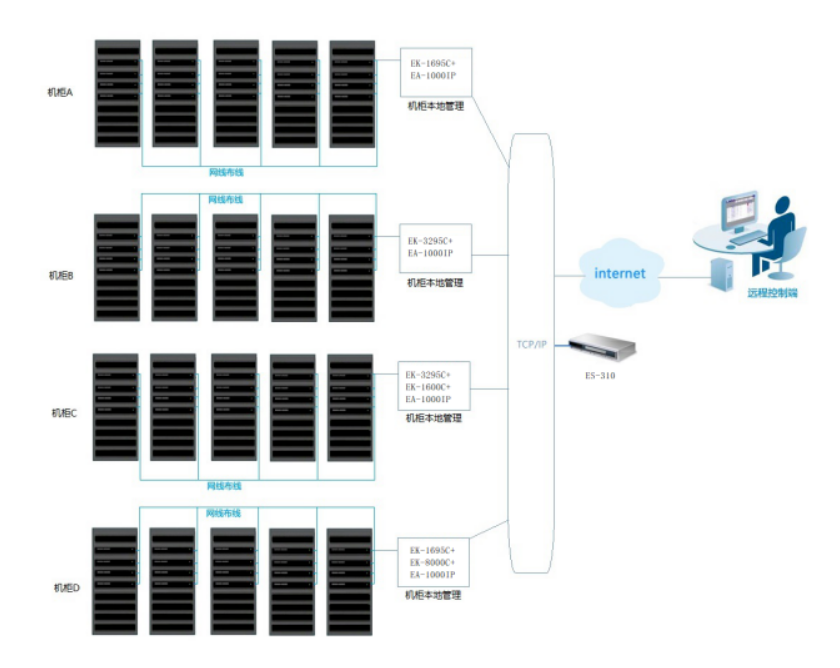

1)方案拓扑图


2)  方案概述

本方案服务器比较分散,根据机房内服务器的实际分布情况,A机柜配置一台EK-1695C最大可管理16台服务器,B机柜配置一台EK-3295C最大可管理32台服务器,C机柜配置一台EK-3295C串联一台EK-1600C最大可管理47台服务器,D机柜配置一台EK-3295C串联一台EK-8000C最大可管理39台服务器。

3) 方案实现

A机柜:将本排机柜内的每台服务器VGA接口及USB接口通过EA-1000CU模块配合网线布线与EK-1695C主机相连,即可实现管理在本地机柜上管理,再将EK-1695C配置的EA-1000IP的网络口连接至交换机,远程的管理员即可在远程访问管理。

B机柜:将本排机柜内的每台服务器VGA接口及USB接口通过EA-1000CU模块配合网线布线与EK-3295C主机相连,采即可实现管理在本地机柜上管理,再将EK-1695C配置的EA-1000IP的网络口连接至交换机,远程的管理员即可在远程访问管理。

C机柜:将本排机柜内的其中31台服务器VGA接口及USB接口通过EA-1000CU模块配合网线布线与EK-3295C主机相连,余下的9台服务器VGA接口及USB接口通过EA-1000CU模块配合网线布线与EK-1600C主机相连,再将EK-3295C的第32端口连接至EK-1600C的管理端口实现两台主机串联,即可实现管理在本地机柜上管理,最后将EK-3295C配置的EA-1000IP的网络口连接至交换机,远程的管理员即可在远程访问管理。

D机柜:将本排机柜内的其中31台服务器VGA接口及USB接口通过EA-1000CU模块配合网线布线与EK-3295C主机相连,余下的7台服务器VGA接口及USB接口通过EA-1000CU模块配合网线布线与EK-8000C主机相连,再将EK-3295C的第32端口连接至EK-8000C的管理端口实现两台主机串联,即可实现管理在本地机柜上管理,最后将EK-3295C配置的EA-1000IP的网络口连接至交换机,远程的管理员即可在远程访问管理。

集中管理平台:将ES-310集中管理平台与KVM产品连入同一网络内,远程的管理员即可在远程访问管理机房内的所有服务器,可实现权限分配,用户认证,日志审计等功能。

扩展性:可满足将来服务器的扩展性,增加的服务器整合到原有的系统中,实现新老系统的完美结合,配置简单,配置好后即可投入正常应用。

热插拔:系统均采用USB接口连接,通用性强,更稳定,支持热插拔。

布线美观:所有跨机柜及远距离的线材均采用标准网线连接,实用性强,长距离走线方便,使机房更加美观。
