思科路由器IPv6地址和路由配置

发布作者：微思网络发布时间：2025-11-04 浏览量：0次

实验目的

1、掌握IPv6地址的配置方法

2、掌握IPv6静态路由的配置方法

3、掌握IPv6默认路由的配置方法

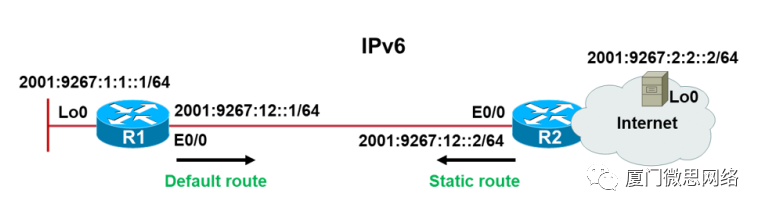

实验拓扑

实验需求

1、根据实验拓扑图，完成设备的基本配置；

2、在R2上配置IPv6静态路由，使得R2能够访问R1的Loopback0；

3、在R1上配置IPv6默认路由，使得R1能够访问R2的Loopback0。

实验步骤

步骤1：设备的基本配置

配置R1：

Router>enable
Router#configure terminal
Router(config)#hostname
R1R1(config)#no ip domain-lookup
R1(config)#line console 0
R1(config-line)#exec-timeout 0 0
R1(config-line)#logging synchronous
R1(config-line)#exit
R1(config)#interface loopback 0
R1(config-if)#ipv6 address 2001:9267:1:1::1/64
R1(config-if)#exit
R1(config)#interface ethernet0/0
R1(config-if)#ipv6 address 2001:9267:12::1/64
R1(config-if)#no shutdownR1(config-if)#end
R1#

配置R2：

Router>enable
Router#configure terminal
Router(config)#hostname R2
R2(config)#no ip domain-lookup
R2(config)#line console 0
R2(config-line)#exec-timeout 0 0
R2(config-line)#logging synchronous
R2(config-line)#exit
R2(config)#interface loopback 0
R2(config-if)#ipv6 address 2001:9267:2:2::2/64
R2(config-if)#exitR2(config)#interface ethernet0/0
R2(config-if)#ipv6 address 2001:9267:12::2/64
R2(config-if)#no shutdownR2(config-if)#end
R2#

步骤2：配置IPv6静态路由

配置R1：

R1(config)#ipv6 route ::/0 2001:9267:12::2
R1(config)#end
R1#

配置R2：

R2(config)#ipv6 route 2001:9267:1:1::/64 2001:9267:12::1
R2(config)#end
R2#

步骤3：检查IPv6静态路由

检查R1：

R1#showipv6 route
IPv6Routing Table - default - 6 entries
Codes: C - Connected, L - Local, S - Static, U - Per-user Static route
B- BGP, HA - Home Agent, MR - Mobile Router, R - RIP
H- NHRP, I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea
IS- ISIS summary, D - EIGRP, EX - EIGRP external, NM - NEMO
ND- ND Default, NDp - ND Prefix, DCE - Destination, NDr - Redirect
RL- RPL, O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1
OE2- OSPF ext 2, ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
la- LISP alt, lr - LISP site-registrations, ld - LISP dyn-eid
lA- LISP away, a - Application
S   ::/0 [1/0]
via2001:9267:12::2
C2001:9267:1:1::/64 [0/0]
viaLoopback0, directly connected
L2001:9267:1:1::1/128 [0/0]
viaLoopback0, receive
C2001:9267:12::/64 [0/0]
viaEthernet0/0, directly connected
L2001:9267:12::1/128 [0/0]
viaEthernet0/0, receive
LFF00::/8 [0/0]
viaNull0, receive

检查R2：

R2#showipv6 route
IPv6Routing Table - default - 6 entries
Codes: C - Connected, L - Local, S - Static, U - Per-user Static route
B- BGP, HA - Home Agent, MR - Mobile Router, R - RIP
H- NHRP, I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea
IS- ISIS summary, D - EIGRP, EX - EIGRP external, NM - NEMO
ND- ND Default, NDp - ND Prefix, DCE - Destination, NDr - Redirect
RL- RPL, O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1
OE2- OSPF ext 2, ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
la- LISP alt, lr - LISP site-registrations, ld - LISP dyn-eid
lA- LISP away, a - ApplicationS2001:9267:1:1::/64 [1/0]
via2001:9267:12::1
C2001:9267:2:2::/64 [0/0]
viaLoopback0, directly connected
L2001:9267:2:2::2/128 [0/0]
viaLoopback0, receive
C2001:9267:12::/64 [0/0]
viaEthernet0/0, directly connected
L2001:9267:12::2/128 [0/0]
viaEthernet0/0, receive
LFF00::/8 [0/0]
viaNull0, receive

步骤3：测试IPv6网络的连通性

测试R1：

R1#ping 2001:9267:2:2::2 source loopback 0
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2001:9267:2:2::2, timeout is 2 seconds:
Packet sent with a source address of2001:9267:1:1::1
!!!!!
Success rate is100percent (5/5), round-trip min/avg/max = 1/1/1 ms
