【干货】交换网络环路介绍
发布作者：微思网络 发布时间：2025-01-13 浏览量：0次
定义
以太网交换网络中为了提高网络可靠性，通常会采用冗余设备和冗余链路，然而现网中由于组网调整、配置修改、升级割接等原因，经常会造成数据或协议报文环形转发，不可避免的形成环路。如图7-1所示，三台设备两两相连就会形成环路。当设备未部署环路保护协议或者组网配置发生变更时，环形组网中就可能会产生广播风暴。

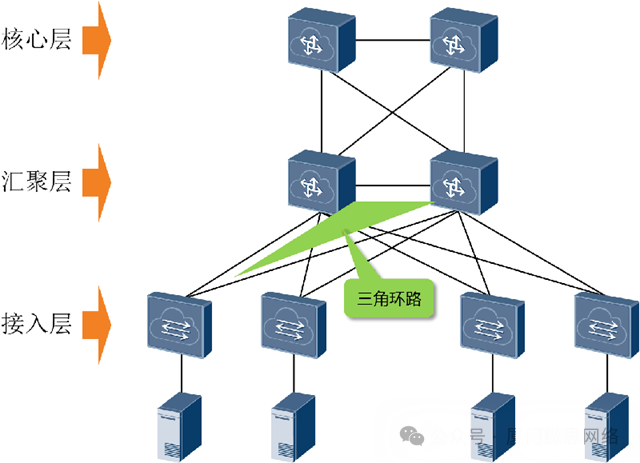

图7-1 以太网交换网络冗余链路组网图
二层环路最大的危害就是会产生广播风暴，以太网是一个支持广播的网络，在没有环路的环境中，广播包在网络中以泛洪的形式被送达到网络的每一个角落，以保证每个设备都能够接受到它。在带宽允许的情况下，每个网桥在接收到广播报文以后，都会向除接收端口以外的其他所有接口转发这个广播包，一旦网络中有环路，这种简单的广播机制就会引发灾难性后果。环路中一个广播报文被反复转发了千万次，产生了广播风暴并且很快达到或接近端口限速，并迅速消耗链路带宽。根据转发规则，这些广播报文不仅仅只是在环路上无限转发，环路设备还会向其他端口转发一份，这样整个网络中都充斥着大量重复广播报文。如果全网络都采用千兆端口互连，那么几乎每一条链路上都充斥着1000M/s的广播报文，正常的数据报文将很难再获得转发的机会。二层网络设备处于同一个广播域下，广播报文在环路中会反复持续传送，无限循环，形成广播风暴，引发MAC地址表不稳定等现象描述，进而影响正常业务，导致用户通信质量较差，甚至通信中断。为防止环路出现，并保证网络的可靠性，交换机设备上通常会部署一些破环协议。目前S系列交换机支持的二层环路破环协议主要有：
除了二层环路破环协议，S系列交换机同时支持环路检测技术，主要的环路检测技术有：
