【华为】配置VXLAN构建虚拟网络实现相同网段互通(静态方式)

发布作者:微思网络   发布时间:2024-11-18   浏览量:0
组网需求

企业已经建成比较成熟的园区网络,但是没有专用的数据中心网络,所有的服务器分布在不同的部门,并且不具备集中放置的条件。现在用户希望在已有园区网络上构建一个虚拟网络,需求如下:

  • 将散落在不同部门的服务器构建成一个虚拟网络,实现资源整合和业务灵活部署。

  • 各服务器上部署着大量的VM,相同业务的服务器之间需要实现二层互通。

  • 各VM之间由于业务需求需要在服务器之间进行平滑迁移,且保证业务不中断。

如图1-63所示,企业在不同的位置都拥有自己的服务器,Server1与Server2都属于VLAN 10,现需要通过VXLAN隧道实现相同业务的服务器之间的二层互通。

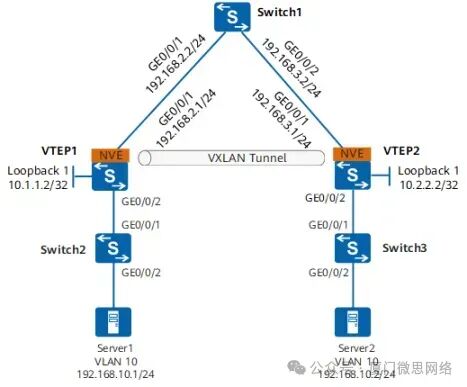

图1-63 配置VXLAN构建虚拟网络实现相同网段互通组网图



数据准备

设备VXLAN隧道BDVNISource IPPeer IP
VTEP1VTEP1➜VTEP210201010.1.1.210.2.2.2
VTEP2VTEP2➜VTEP110201010.2.2.210.1.1.2

表1-9 部署VXLAN隧道相关数据



配置思路

采用如下思路配置同网段用户通过VXLAN隧道互通:

  1. 分别在VTEP1、VTEP2、Switch1上配置路由协议,保证网络三层互通。

  2. 分别在VTEP1、VTEP2上配置VXLAN接入业务部署方式,在Switch2、Switch3上配置VLAN。

  3. 分别在VTEP1、VTEP2上配置VXLAN隧道。


操作步骤

  1. 配置路由协议

# 配置VTEP1各接口IP地址。VTEP2和Switch1的配置与VTEP1类似,这里不再赘述。配置OSPF时,注意需要发布设备上的Loopback接口地址。

<HUAWEI> system-view
[HUAWEI] sysname VTEP1
[VTEP1] interface loopback 1
[VTEP1-LoopBack1] ip address 10.1.1.2 32
[VTEP1-LoopBack1] quit
[VTEP1] interface gigabitethernet 0/0/1
[VTEP1-GigabitEthernet0/0/1] undo portswitch
[VTEP1-GigabitEthernet0/0/1] ip address 192.168.2.1 24
[VTEP1-GigabitEthernet0/0/1] quit
[VTEP1] ospf router-id 10.1.1.2
[VTEP1-ospf-1] area 0
[VTEP1-ospf-1-area-0.0.0.0] network 10.1.1.2 0.0.0.0
[VTEP1-ospf-1-area-0.0.0.0] network 192.168.2.0 0.0.0.255
[VTEP1-ospf-1-area-0.0.0.0] quit
[VTEP1-ospf-1] quit

# OSPF成功配置后,VTEP之间可通过OSPF协议发现对方的Loopback接口的IP地址,并能互相ping通。以VTEP1 ping VTEP2的显示为例。

[VTEP1] ping 10.2.2.2
 PING 10.2.2.2: 56  data bytes, press CTRL_C to break
   Reply from 10.2.2.2: bytes=56 Sequence=1 ttl=255 time=240 ms
   Reply from 10.2.2.2: bytes=56 Sequence=2 ttl=255 time=5 ms
   Reply from 10.2.2.2: bytes=56 Sequence=3 ttl=255 time=5 ms
   Reply from 10.2.2.2: bytes=56 Sequence=4 ttl=255 time=14 ms
   Reply from 10.2.2.2: bytes=56 Sequence=5 ttl=255 time=5 ms

 --- 10.2.2.2 ping statistics ---
   5 packet(s) transmitted
   5 packet(s) received
   0.00% packet loss
   round-trip min/avg/max = 5/53/240 ms

  1. 分别在Switch2、Switch3上配置VLAN,在VTEP1、VTEP2上配置业务接入点

# 配置Switch2。

<HUAWEI> system-view
[HUAWEI] sysname Switch2
[Switch2] vlan 10
[Switch2-vlan10] quit
[Switch2] interface gigabitethernet 0/0/2
[Switch2-GigabitEthernet0/0/2] port link-type access
[Switch2-GigabitEthernet0/0/2] port default vlan 10
[Switch2-GigabitEthernet0/0/2] quit
[Switch2] interface gigabitethernet 0/0/1
[Switch2-GigabitEthernet0/0/1] port link-type trunk
[Switch2-GigabitEthernet0/0/1] port trunk allow-pass vlan 10
[Switch2-GigabitEthernet0/0/1] quit

# 配置Switch3。

<HUAWEI> system-view
[HUAWEI] sysname Switch3
[Switch3] vlan 10
[Switch3-vlan10] quit
[Switch3] interface gigabitethernet 0/0/2
[Switch3-GigabitEthernet0/0/2] port link-type access
[Switch3-GigabitEthernet0/0/2] port default vlan 10
[Switch3-GigabitEthernet0/0/2] quit
[Switch3] interface gigabitethernet 0/0/1
[Switch3-GigabitEthernet0/0/1] port link-type trunk
[Switch3-GigabitEthernet0/0/1] port trunk allow-pass vlan 10
[Switch3-GigabitEthernet0/0/1] quit

# 配置VTEP1。

[VTEP1] bridge-domain 10
[VTEP1-bd10] quit
[VTEP1] interface gigabitethernet 0/0/2
[VTEP1-GigabitEthernet0/0/2] port link-type trunk
[VTEP1-GigabitEthernet0/0/2] quit
[VTEP1] interface gigabitethernet 0/0/2.1 mode l2
[VTEP1-GigabitEthernet0/0/2.1] encapsulation dot1q vid 10
[VTEP1-GigabitEthernet0/0/2.1] bridge-domain 10
[VTEP1-GigabitEthernet0/0/2.1] quit

# 配置VTEP2。

[VTEP2] bridge-domain 10
[VTEP2-bd10] quit
[VTEP2] interface gigabitethernet 0/0/2
[VTEP2-GigabitEthernet0/0/2] port link-type trunk
[VTEP2-GigabitEthernet0/0/2] quit
[VTEP2] interface gigabitethernet 0/0/2.1 mode l2
[VTEP2-GigabitEthernet0/0/2.1] encapsulation dot1q vid 10
[VTEP2-GigabitEthernet0/0/2.1] bridge-domain 10
[VTEP2-GigabitEthernet0/0/2.1] quit

  1. 分别在VTEP1、VTEP2上配置VXLAN隧道

# 配置VTEP1。

[VTEP1] bridge-domain 10
[VTEP1-bd10] vxlan vni 2010
[VTEP1-bd10] quit
[VTEP1] interface nve 1
[VTEP1-Nve1] source 10.1.1.2
[VTEP1-Nve1] vni 2010 head-end peer-list 10.2.2.2
[VTEP1-Nve1] quit

# 配置VTEP2。

[VTEP2] bridge-domain 10
[VTEP2-bd10] vxlan vni 2010
[VTEP2-bd10] quit
[VTEP2] interface nve 1
[VTEP2-Nve1] source 10.2.2.2
[VTEP2-Nve1] vni 2010 head-end peer-list 10.1.1.2
[VTEP2-Nve1] quit

  1. 验证配置结果

# 上述配置成功后,在VTEP1、VTEP2上执行display vxlan vni命令可查看到VNI的状态是Up;执行display vxlan tunnel命令可查看到VXLAN隧道的信息。以VTEP1显示为例。

[VTEP1] display vxlan vni
VNI               BD-ID             State
-----------------------------------------
2010              10                up
-----------------------------------------
Number of vxlan vni bound to BD is : 1

VNI               VRF-ID
-----------------------------------------
-----------------------------------------
Number of vxlan vni bound to VPN is : 0

[VTEP1] display vxlan tunnel
Tunnel ID       Source              Destination         State     Type
----------------------------------------------------------------------------
4026531841      10.1.1.2             10.2.2.2             up        static
----------------------------------------------------------------------------
Number of vxlan tunnel :
Total : 1    Static: 1    L2 dynamic: 0    L3 dynamic: 0

# 配置完成后,同网段用户通过VXLAN隧道可以互通。以服务器上1的VM1 ping服务器2上的VM1的显示为例。

C:\Users\VM1>ping 192.168.10.2

Pinging 192.168.10.2 with 32 bytes of data:
Reply from 192.168.10.2: bytes=32 time=1ms TTL=126
Reply from 192.168.10.2: bytes=32 time=1ms TTL=126
Reply from 192.168.10.2: bytes=32 time=1ms TTL=126
Reply from 192.168.10.2: bytes=32 time=1ms TTL=126

Ping statistics for 192.168.10.2:
   Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
   Minimum = 1ms, Maximum = 1ms, Average = 1ms
