配置DHCP服务器实现为动态客户端和静态客户端分配不同网络参数
发布作者：微思网络 发布时间：2024-03-01 浏览量：0次

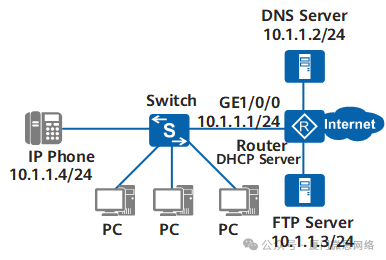

如图1所示，Router作为企业出口网关，PC和IP Phone为某办公区办公设备。为了方便统一管理，降低手工配置成本，管理员希望网络主机通过DHCP协议动态获取IP地址。其中，PC为值班室固定终端，需要永久在线，且需要通过域名访问网络设备，因此，除了动态获取IP地址，还需要地址的租期为无限长，且需要获取DNS服务器信息；IP Phone使用固定IP地址10.1.1.4/24，MAC地址为00e0-fc96-e4c0，除了获取IP地址，还需要动态获取启动配置文件，且启动配置文件configuration.ini存放在FTP文件服务器上。IP Phone与FTP文件服务器路由可达。PC和IP Phone的网关地址为10.1.1.1/24。 图1 配置DHCP服务器实现为动态客户端和静态客户端分配不同网络参数组网图 在Router上创建DHCP Option模板，并在DHCP Option模板视图下为静态客户端IP Phone配置启动配置文件和获取启动配置文件的网络服务器的地址。 在Router上创建全局地址池，并在全局地址池视图下为动态客户端PC配置租期和DNS服务器信息；为静态客户端IP Phone配置IP地址与MAC地址的绑定并绑定DHCP Option模板，从而实现为动态客户端和静态客户端分配不同的网络参数。 1、配置接口IP地址 2、使能DHCP服务 3、创建DHCP Option模板并在DHCP Option模板视图下配置需要为IP Phone分配的启动配置文件和获取启动配置文件的文件服务器地址 4、创建地址池并在地址池视图下为PC配置网关地址、租期和DNS服务器地址；为IP Phone配置分配固定IP地址和启动配置文件信息 5、在接口下使能DHCP服务器 6、验证配置结果 在Router上使用display ip pool name pool1命令用来查看IP地址池配置情况。 Router的配置文件
[Huawei] sysname Router
[Router] interface gigabitethernet 1/0/0
[Router-GigabitEthernet1/0/0] ip address 10.1.1.1 24
[Router-GigabitEthernet1/0/0] quit[Router] dhcp enable[Router] dhcp option template template1
[Router-dhcp-option-template-template1] gateway-list 10.1.1.1
[Router-dhcp-option-template-template1] bootfile configuration.ini
[Router-dhcp-option-template-template1] next-server 10.1.1.3
[Router-dhcp-option-template-template1] quit[Router] ip pool pool1
[Router-ip-pool-pool1] network 10.1.1.0 mask 255.255.255.0
[Router-ip-pool-pool1] dns-list 10.1.1.2
[Router-ip-pool-pool1] gateway-list 10.1.1.1
[Router-ip-pool-pool1] excluded-ip-address 10.1.1.2 10.1.1.3
[Router-ip-pool-pool1] lease unlimited
[Router-ip-pool-pool1] static-bind ip-address 10.1.1.4 mac-address 00e0-fc96-e4c0 option-template template1
[Router-ip-pool-pool1] quit[Router] interface gigabitethernet 1/0/0
[Router-GigabitEthernet1/0/0] dhcp select global
[Router-GigabitEthernet1/0/0] quit[Router] display ip pool name pool1
Pool-name : pool1
Pool-No : 0
Lease : unlimited
Domain-name : -
DNS-server0 : 10.1.1.2
NBNS-server0 : -
Netbios-type : -
Position : Local Status : Unlocked
Gateway-0 : 10.1.1.1
Network : 10.1.1.0
Mask : 255.255.255.0
VPN instance : --
Logging : Disable
Conflicted address recycle interval: 1 Days 0 Hours 0 Minutes
Address Statistic: Total :253 Used :4
Idle :247 Expired :0
Conflict :0 Disable :2
-------------------------------------------------------------------------------
Network section
Start End Total Used Idle(Expired) Conflict Disabled
-------------------------------------------------------------------------------
192.168.1.1 192.168.1.254 253 4 247(0) 0 2
-------------------------------------------------------------------------------在Router上使用display dhcp option template name template1命令用来查看DHCP Option模板的配置情况。
[Router] display dhcp option template name template1
-------------------------------------------------------------------------------
Template-Name : template1
Template-No : 0
Next-server : 10.1.1.3
Domain-name : -
DNS-server0 : -
NBNS-server0 : -
Netbios-type : -
Gateway-0 : 10.1.1.1
Bootfile : configuration.ini sysname Router
#
dhcp enable
#
dhcp option template template1
gateway-list 10.1.1.1
next-server 10.1.1.3
bootfile configuration.ini
#
ip pool pool1
gateway-list 10.1.1.1
network 10.1.1.0 mask 255.255.255.0
excluded-ip-address 10.1.1.2 10.1.1.3
static-bind ip-address 10.1.1.4 mac-address 00e0-fc96-e4c0 option-template template1
lease unlimited
dns-list 10.1.1.2
#
interface GigabitEthernet1/0/0
ip address 10.1.1.1 255.255.255.0
dhcp select global
#
return
