组网需求

如图1所示，总部和子公司之间需要跨越外部网络进行通信，DeviceA和DeviceD为总部和子公司的网络出口设备，DeviceB和DeviceC为外部网络提供商的边缘设备。

总部和子公司之间经常要通过VoIP进行电话会议，要求双向时延小于250ms，抖动小于20ms。为检测网络是否满足要求，可以使用NQA的UDP Jitter测试模拟VoIP业务检测网络。

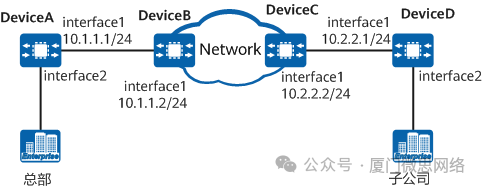

图1 配置NQA检测VoIP业务抖动组网图

配置思路

采用如下思路配置NQA检测VoIP业务抖动：

1.DeviceD为NQA客户端，DeviceA为NQA服务器端。在DeviceD上配置UDP Jitter测试例。

2.启动测试例。

数据准备

为完成此配置例，需准备如下的数据：

•DeviceA和DeviceD的IP地址

•模拟VoIP业务的编码类型

操作步骤

1.配置NQA服务器端DeviceA。

system-view
[HUAWEI] sysname DeviceA
[DeviceA] nqa server udpecho 10.1.1.1 4000

2.配置NQA客户端DeviceD。 a.配置UDP Jitter测试例的报文版本号。

system-view
[HUAWEI] sysname DeviceD
[DeviceD] nqa jitter tag-version 2

b.创建UDP Jitter测试例，并配置目的地址为DeviceA的IP地址。

[DeviceD] nqa test-instance admin udpjitter
[DeviceD-nqa-admin-udpjitter] test-type jitter
[DeviceD-nqa-admin-udpjitter] destination-address ipv4 10.1.1.1
[DeviceD-nqa-admin-udpjitter] destination-port 4000

c.配置模拟VoIP业务的编码类型。

[DeviceD-nqa-admin-udpjitter] jitter-codec g711a

3.立即启动测试。

[DeviceD-nqa-admin-udpjitter] start now

检查配置结果

验证测试结果，可以看到双向时延小于250ms，抖动小于20ms。

[DeviceD-nqa-admin-udpjitter] display nqa results test-instance admin udpjitter
NQA entry(admin, udpjitter): test flag is active, test type is JITTER
1 . Test 1 result   The test is finished
SendProbe: 1000                         ResponseProbe: 919
Completion: success                     RTD over thresholds number: 0
OWD over thresholds SD number: 0        OWD over thresholds DS number: 0
Min/Max/Avg/Sum RTT: 1/408/5/4601       RTT square sum: 1032361
Num of RTT: 919                         Drop operation number: 0
Operation sequence errors number: 0     RTT stats errors number: 0
System busy operation number: 0         Operation timeout number: 81
Min positive SD: 1                      Min positive DS: 1
Max positive SD: 2                      Max positive DS: 9
Positive SD number: 67                  Positive DS number: 70
Positive SD sum: 70                     Positive DS sum: 80
Positive SD square sum: 76              Positive DS square sum: 156
Min negative SD: 1                      Min negative DS: 1
Max negative SD: 24                     Max negative DS: 25
Negative SD number: 72                  Negative DS number: 82
Negative SD sum: 271                    Negative DS sum: 287
Negative SD square sum: 4849            Negative DS square sum: 4937
Min delay SD: 0                         Min delay DS: 0
Avg delay SD: 7                         Avg delay DS: 0
Max delay SD: 203                       Max delay DS: 204
Delay SD square sum: 254974             Delay DS square sum: 257072
Packet loss SD: 0                       Packet loss DS: 0
Packet loss unknown: 81                 Average of jitter: 2
Average of jitter SD: 2                 Average of jitter DS: 2
Jitter out value: 0.0000000             Jitter in value: 0.0000000
Number of OWD: 919                      Packet loss ratio: 8 %
OWD SD sum: 1834                        OWD DS sum: 1848
ICPIF value: 23                         MOS-CQ value: 354
TimeStamp unit: ms

配置脚本

•DeviceA
sysname DeviceA
nqa server udpecho 10.1.1.1 4000
isis 1
network-entity 00.0000.0000.0001.00
interface 10GE1/0/3
undo portswitch
ip address 10.1.1.1 255.255.255.0
isis enable 1
return

•DeviceD
sysname DeviceD
nqa jitter tag-version 2
isis 1
network-entity 00.0000.0000.0002.00
interface 10GE1/0/3
undo portswitch
ip address 10.2.2.1 255.255.255.0
isis enable 1
nqa test-instance admin udpjitter
test-type jitter
destination-address ipv4 10.1.1.1
destination-port 4000
jitter-codec g711a
start now
return
