华为交换机配置NQA TCP检测IP网络响应时间
发布作者：微思网络 发布时间：2024-01-10 浏览量：0次
组网需求
如图1所示，总部和子公司之间需要跨越外部网络进行通信，DeviceA和DeviceD为总部和子公司的网络出口设备，DeviceB和DeviceC为外部网络提供商的边缘设备。
总部和子公司之间经常需要使用某TCP传输程序传输业务文件，要求传输响应时间小于800ms。此时，可以使用NQA的TCP测试检测企业网出口设备DeviceA和DeviceD之间的TCP响应时间。

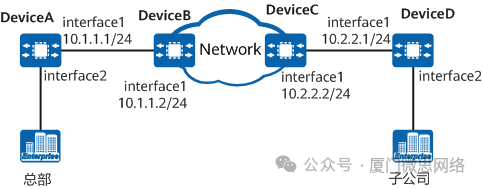

图1 配置NQA检测IP网络响应时间组网图
配置思路
采用如下思路配置NQA检测IP网络响应时间：
1.DeviceD为NQA客户端，DeviceA为NQA服务器端，配置TCP测试例。
数据准备
为完成此配置例，需准备如下的数据：
•企业网边缘设备DeviceA和企业网边缘设备DeviceD的IP地址。
•TCP服务的侦听端口号。
操作步骤
1.配置NQA服务器端DeviceA。
<HUAWEI>system-view
[HUAWEI] sysname DeviceA
[DeviceA] nqa server tcpconnect 10.1.1.1 4000
2.配置NQA客户端DeviceD，创建TCP测试例，并配置目的地址为DeviceA的IP地址。
<HUAWEI>system-view
[HUAWEI] sysname DeviceD
[DeviceD] nqa test-instance admin tcp
[DeviceD-nqa-admin-tcp] test-type tcp
[DeviceD-nqa-admin-tcp] destination-address ipv4 10.1.1.1
[DeviceD-nqa-admin-tcp] destination-port 4000
3.立即启动测试。
[DeviceD-nqa-admin-tcp] start now
检查配置结果
验证测试结果，可以看到响应时间小于800ms。
[DeviceD-nqa-admin-tcp] display nqa results test-instance admin tcp
NQA entry(admin, tcp): test flag is active, test type is TCP
1 . Test 1 result The test is finished
Send operation times: 3 Receive response times: 3
Completion: success RTD over thresholds number: 0
Attempts number: 1 Drop operation number: 0
Disconnect operation number: 0 Operation timeout number: 0
System busy operation number: 0 Connection fail number: 0
Operation sequence errors number: 0 RTT stats errors number: 0
Destination IP address: 10.1.1.1
Min/Max/Average completion time: 600/610/603
Sum/Square-Sum completion time: 1810/1092100
Last response packet receiving time: 2020-04-16 12:59:41.6
Lost packet ratio: 0 %
配置脚本
•DeviceA
sysname DeviceA
nqa server tcpconnect 10.1.1.1 4000
isis 1
network-entity 00.0000.0000.0001.00
interface 10GE1/0/1
undo portswitch
ip address 10.1.1.1 255.255.255.0
isis enable 1
return
•DeviceD
sysname DeviceD
isis 1
network-entity 00.0000.0000.0002.00
interface 10GE1/0/1
undo portswitch
ip address 10.2.2.1 255.255.255.0
isis enable 1
nqa test-instance admin tcp
test-type tcp
destination-address ipv4 10.1.1.1
destination-port 4000
return
