【实验】配置用户通过DHCP Relay功能从DHCP Server获取IP地址案例
发布作者：微思网络 发布时间：2023-11-28 浏览量：0次
如图1所示，RouterA作为DHCP Relay，RouterB作为DHCP Server。需要通过具有DHCP中继功能的路由器RouterA转发DHCP报文，使PC可以从DHCP服务器上申请到IP地址等相关配置信息。

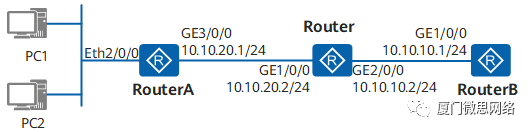

图1 配置DHCP Relay功能
1、配置RouterA
vlan batch 100
#
dhcp enable //使能全局DHCP功能
#
dhcp server group dhcpgroup1 //创建DHCP服务器组
dhcp-server 10.10.10.1 //在DHCP服务器组中添加DHCP服务器
#
interface Vlanif100
ip address 10.20.20.1 255.255.255.0
dhcp select relay //在接口下使能DHCP中继功能
dhcp relay server-select dhcpgroup1 //指定接口对应的DHCP服务器组
#
interface Ethernet 2/0/0
port hybrid pvid vlan 100
port hybrid untagged vlan 100
#
interface GigabitEthernet3/0/0
ip address 10.10.20.1 255.255.255.0
#
ip route-static 0.0.0.0 0.0.0.0 10.10.20.2 //配置缺省路由，下一跳为10.10.20.2
2、配置RouterB
dhcp enable //使能全局DHCP功能
#
ip pool pool1 //创建全局地址池
network 10.20.20.0 mask 255.255.255.0 //配置全局地址池可动态分配的IP地址范围
gateway-list 10.20.20.1 //配置DHCP客户端的出口网关地址
#
interface GigabitEthernet1/0/0
ip address 10.10.10.1 255.255.255.0
dhcp select global //配置接口工作在全局地址池模式
#
ip route-static 0.0.0.0 0.0.0.0 10.10.10.2 //配置缺省路由，下一跳为10.10.10.2
3、验证配置结果
#在RouterA上使用display dhcp relay命令用来查看接口的DHCP中继配置情况。
[RouterA] display dhcp relay interface vlanif 100
Vlanif100 DHCP Relay Configuration
DHCP server group name : dhcpgroup1
DHCP server IP [0] :10.10.10.1
#内网PC可以通过DHCP中继从DHCP服务器上申请到IP地址等相关配置信息。
[RouterB] display ip pool
Pool-name : pool1
Pool-No : 0
Position : Local Status : Unlocked
Gateway-0 : 10.20.20.1
Mask : 255.255.255.0
Vpn instance : --
IP address Statistic
Total :250
Used :0 Idle :248
Expired :0 Conflict :0 Disable :2
PC、DHCP Relay分别与DHCP Server之间路由可达。
DHCP Relay与DHCP Client处于同一网段。
