【实验】配置BGP/MPLS VPN案例

发布作者:微思网络   发布时间:2023-11-17   浏览量:0

组网需求

如图1:

  • CE1、CE3属于vpna。

  • CE2、CE4属于vpnb。

  • vpna使用的VPN-target属性为111:1,vpnb为222:2。

  • 不同VPN用户之间不能互相访问。

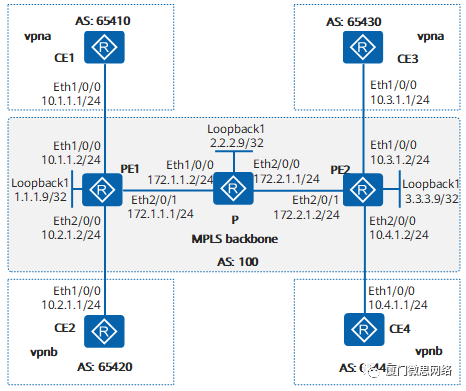

图1 配置BGP/MPLS IP VPN组网图



操作步骤

1、配置PE1设备

sysname PE1

#

ip vpn-instance vpna  //创建VPN实例vpna

ipv4-family

 route-distinguisher 100:1

 vpn-target 111:1 export-extcommunity

 vpn-target 111:1 import-extcommunity

#

ip vpn-instance vpnb  //创建VPN实例vpnb

ipv4-family

 route-distinguisher 100:2

 vpn-target 222:2 export-extcommunity

 vpn-target 222:2 import-extcommunity

#

mpls lsr-id 1.1.1.9  //配置MPLS

mpls

#

mpls ldp  //建立LDP

#

interface Ethernet1/0/0  //绑定VPN实例

ip binding vpn-instance vpna

ip address 10.1.1.2 255.255.255.0

#

interface Ethernet2/0/0

ip binding vpn-instance vpnb  //绑定VPN实例

ip address 10.2.1.2 255.255.255.0

#

interface Ethernet2/0/1  //接口使能MPLS

ip address 172.1.1.1 255.255.255.0

mpls

mpls ldp

#

interface LoopBack1

ip address 1.1.1.9 255.255.255.255

#

bgp 100  //配置MP-IBGP对等体

peer 3.3.3.9 as-number 100

peer 3.3.3.9 connect-interface LoopBack1

#

ipv4-family unicast

 undo synchronization

 peer 3.3.3.9 enable

#

ipv4-family vpnv4  //使能对等体交换VPNv4路由信息的能力

 policy vpn-target

 peer 3.3.3.9 enable

#

ipv4-family vpn-instance vpna  //配置PE与CE之间建立EBGP对等体关系,引入VPN路由

 peer 10.1.1.1 as-number 65410

 import-route direct

#

ipv4-family vpn-instance vpnb  //配置PE与CE之间建立EBGP对等体关系,引入VPN路由

 peer 10.2.1.1 as-number 65420

 import-route direct

#

ospf 1  //配置公网路由

area 0.0.0.0

 network 172.1.1.0 0.0.0.255

 network 1.1.1.9 0.0.0.0

#

return


2、配置P设备

sysname P

#

mpls lsr-id 2.2.2.9  //配置MPLS

mpls

#

mpls ldp

#

interface Ethernet1/0/0

ip address 172.1.1.2 255.255.255.0

mpls

mpls ldp

#

interface Ethernet2/0/0

ip address 172.2.1.1 255.255.255.0

mpls

mpls ldp

#

interface LoopBack1

ip address 2.2.2.9 255.255.255.255

#

ospf 1  //配置公网路由

area 0.0.0.0

 network 172.1.1.0 0.0.0.255

 network 172.2.1.0 0.0.0.255

 network 2.2.2.9 0.0.0.0

#

return


3、配置PE2设备

sysname PE2

#

ip vpn-instance vpna  //创建VPN实例vpna

ipv4-family

 route-distinguisher 200:1

 vpn-target 111:1 export-extcommunity

 vpn-target 111:1 import-extcommunity

#

ip vpn-instance vpnb  //创建VPN实例vpnb

ipv4-family

 route-distinguisher 200:2

 vpn-target 222:2 export-extcommunity

 vpn-target 222:2 import-extcommunity

#

mpls lsr-id 3.3.3.9  //配置MPLS LSR

mpls

#

mpls ldp

#

interface Ethernet1/0/0 //绑定VPN实例

ip binding vpn-instance vpna

ip address 10.3.1.2 255.255.255.0

#

interface Ethernet2/0/0  //绑定VPN实例

ip binding vpn-instance vpnb

ip address 10.4.1.2 255.255.255.0

#

interface Ethernet2/0/1  //接口使能MPLS

ip address 172.2.1.2 255.255.255.0

mpls

mpls ldp

#

interface LoopBack1

ip address 3.3.3.9 255.255.255.255

#

bgp 100  //配置MP-IBGP对等体

peer 1.1.1.9 as-number 100

peer 1.1.1.9 connect-interface LoopBack1

#

ipv4-family unicast

 undo synchronization

 peer 1.1.1.9 enable

#

ipv4-family vpnv4  //使能对等体交换VPNv4路由信息的能力

 policy vpn-target

 peer 1.1.1.9 enable

#

ipv4-family vpn-instance vpna  //配置PE与CE之间建立EBGP对等体关系,引入VPN路由

 peer 10.3.1.1 as-number 65430

 import-route direct

#

ipv4-family vpn-instance vpnb  //配置PE与CE之间建立EBGP对等体关系,引入VPN路由

 peer 10.4.1.1 as-number 65440

 import-route direct

#

ospf 1  //配置公网路由

area 0.0.0.0

 network 172.2.1.0 0.0.0.255

 network 3.3.3.9 0.0.0.0

#

return


4、配置CE1

sysname CE1

#

interface Ethernet1/0/0

ip address 10.1.1.1 255.255.255.0

#

bgp 65410  //在PE与CE之间建立EBGP对等体关系

peer 10.1.1.2 as-number 100

#

ipv4-family unicast

 undo synchronization

 import-route direct  //引入直连路由

 peer 10.1.1.2 enable


5、配置CE2

sysname CE2

#

interface Ethernet1/0/0

ip address 10.2.1.1 255.255.255.0

#

bgp 65420  //在PE与CE之间建立EBGP对等体关系

peer 10.2.1.2 as-number 100

#

ipv4-family unicast

 undo synchronization

 import-route direct  //引入直连路由

 peer 10.2.1.2 enable


6、配置CE3

sysname CE3

#

interface Ethernet1/0/0

ip address 10.3.1.1 255.255.255.0

#

bgp 65430  //在PE与CE之间建立EBGP对等体关系

peer 10.3.1.2 as-number 100

#

ipv4-family unicast

 undo synchronization

 import-route direct  //引入直连路由

 peer 10.3.1.2 enable


7、配置CE4

sysname CE4

#

interface Ethernet1/0/0

ip address 10.4.1.1 255.255.255.0

#

bgp 65440  //在PE与CE之间建立EBGP对等体关系

peer 10.4.1.2 as-number 100

#

ipv4-family unicast

 undo synchronization

 import-route direct  //引入直连路由

 peer 10.4.1.2 enable



配置注意事项

  • PE之间必须使用32位掩码的Loopback接口地址来建立MP-IBGP对等体关系,以便能够迭代到隧道。
