配置华为交换机环路检测
发布作者：微思网络 发布时间：2023-10-25 浏览量：0次

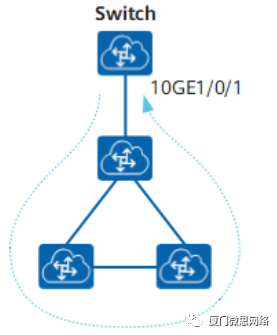

如图13-3所示，若接口10GE1/0/1所连接的网络存在环路，导致广播风暴，则可能会影响到Switch以及整个网络的通信。 用户希望能在Switch上检测到下挂网络中的环路，并能通过阻塞下行接口减小环路对Switch及Switch所连其他网络的冲击，可以在Switch上配置Loopback Detection功能，检测设备的接口是否有环回存在，从而判断接口所连接的外部网络是否存在环路。 图13-3 Loopback Detection应用组网图 采用如下思路配置Loopback Detection功能： 使能接口的Loopback Detection功能，实现对下行网络环路的检测。 配置接口对指定VLAN报文进行环回检测，实现对指定VLAN环路的检测。 配置Loopback Detection功能的相关参数，实现环路消失后接口自动恢复等功能。 使能接口Loopback Detection功能 system-view 配置接口对指定VLAN报文进行环回检测 [~Switch] vlan 100 配置Loopback Detection功能的相关参数 配置接口Loopback Detection处理方式。 [~Switch] loopback-detect action error-down 配置接口Loopback Detection报文的发送周期。 [~Switch] loopback-detect transmit interval 10 执行命令display loopback-detect检查配置是否成功。 [~Switch] display loopback-detect Loopback-detect transmit interval: 10s Interface Action Status 10GE1/0/1 Error-Down ErrorDown
[~HUAWEI] sysname Switch
[*HUAWEI] commit
[~Switch] interface 10ge 1/0/1
[~Switch-10GE1/0/1] loopback-detect enable
[*Switch-10GE1/0/1] commit
[~Switch-10GE1/0/1] quit
[*Switch-vlan100] quit
[*Switch] interface 10ge 1/0/1
[*Switch-10GE1/0/1] port link-type trunk
[*Switch-10GE1/0/1] port trunk allow-pass vlan 100
[*Switch-10GE1/0/1] loopback-detect vlan 100
[*Switch-10GE1/0/1] commit
[~Switch-10GE1/0/1] quit
[*Switch] commit
[*Switch] commit
