配置IPSG限制非法主机访问内网案例（静态绑定）

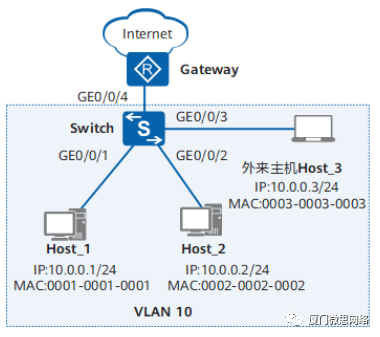

IPSG是一种基于二层接口的源IP地址过滤技术，它利用交换机上的绑定表对IP报文进行过滤。绑定表由IP地址、MAC地址、VLAN ID和接口组成，包括静态和动态两种。静态绑定表是用户手工创建的，动态绑定表即DHCP Snooping绑定表，它是在主机动态获取IP地址时，交换机根据DHCP回复报文自动生成的。绑定表生成后，在使能IPSG的接口收到报文后，交换机会将报文中的信息和绑定表匹配，匹配成功则允许报文通过，匹配失败则丢弃报文。匹配的内容可以是IP地址、MAC地址、VLAN ID和接口的任意组合，例如可以只匹配IP地址，或者只匹配IP地址和MAC地址，或者IP地址、MAC地址、VLAN ID和接口都匹配等。 因此，IPSG能够防止恶意主机盗用合法主机的IP地址来仿冒合法主机，还能确保非授权主机不能通过自己指定IP地址的方式来访问网络或者攻击网络。 例如：在主机是静态分配IP地址的环境下，主机只能使用管理员分配的固定IP地址，并从固定的接口上线。同时出于安全考虑，不允许外来人员的电脑随意接入内网。 除以下提及的产品形态外，其他版本的各形态均适用本示例。 V100R006C05版本中，S2700-SI不支持IPSG功能。 如下版本设备使能IPv4报文三层硬转功能后，不支持IPSG功能。 V200R007C00、V200R008C00、V200R011及之后版本：S2750-EI、S5700-10P-LI-AC和S5700-10P-PWR-LI-AC V200R009C00及V200R010C00版本：S2720-EI、S2750-EI、S5700-10P-LI-AC和S5700-10P-PWR-LI-AC 如图1所示，Host通过Switch接入网络，Gateway为企业出口网关，各Host均使用静态配置的IP地址。管理员在Switch上做了接口限制，希望Host使用管理员分配的固定IP地址、从固定的接口上线。同时为了安全考虑，不允许外来人员的电脑随意接入内网。 图1 配置IPSG限制非法主机访问内网（静态绑定）组网图 在开始配置之前，需要规划好以下数据。 采用如下的思路在Switch上配置IPSG功能，实现上述需求。 在Switch上配置各接口所属VLAN。 在Switch上创建Host_1和Host_2的静态绑定表项，固定IP地址、MAC地址、接口的绑定关系。 在Switch上配置GE0/0/4为信任接口，从该接口收到的报文不执行IPSG检查，防止从Gateway回程报文被丢弃。 在Switch连接用户主机的VLAN上使能IPSG功能，实现Host_1、Host_2使用固定的IP地址、从固定的接口上线，并且外来主机Host_3无法随意接入内网。 1、配置各接口所属VLAN <HUAWEI> system-view [HUAWEI] sysname Switch [Switch] vlan batch 10 [Switch] interface gigabitethernet 0/0/1 [Switch-GigabitEthernet0/0/1] port link-type access [Switch-GigabitEthernet0/0/1] port default vlan 10 [Switch-GigabitEthernet0/0/1] quit [Switch] interface gigabitethernet 0/0/2 [Switch-GigabitEthernet0/0/2] port link-type access [Switch-GigabitEthernet0/0/2] port default vlan 10 [Switch-GigabitEthernet0/0/2] quit [Switch] interface gigabitethernet 0/0/3 [Switch-GigabitEthernet0/0/3] port link-type access [Switch-GigabitEthernet0/0/3] port default vlan 10 [Switch-GigabitEthernet0/0/3] quit [Switch] interface gigabitethernet 0/0/4 [Switch-GigabitEthernet0/0/4] port link-type trunk [Switch-GigabitEthernet0/0/4] port trunk allow-pass vlan 10 [Switch-GigabitEthernet0/0/4] quit 2、创建Host_1和Host_2的静态绑定表项 [Switch] user-bind static ip-address 10.0.0.2 mac-address 0002-0002-0002 interface gigabitethernet 0/0/2 //创建Host_2的静态绑定表项 [Switch] user-bind static ip-address 10.0.0.1 mac-address 0001-0001-0001 interface gigabitethernet 0/0/1 //创建Host_1的静态绑定表项 3、配置上行口GE0/0/4为信任接口 [Switch] dhcp enable //使能DHCP功能 [Switch] dhcp snooping enable //使能全局DHCP Snooping功能 [Switch] interface gigabitethernet 0/0/4 [Switch-GigabitEthernet0/0/4] dhcp snooping trusted //配置信任接口 [Switch-GigabitEthernet0/0/4] quit 4、在连接Host的VLAN10上使能IPSG功能 [Switch] vlan 10 [Switch-vlan10] ip source check user-bind enable [Switch-vlan10] quit 5、验证配置结果 在Switch上执行display dhcp static user-bind all命令，可以查看Host_1和Host_2的绑定表信息。 [Switch] display dhcp static user-bind all DHCP static Bind-table: Flags:O - outer vlan ,I - inner vlan ,P - Vlan-mapping IP Address MAC Address VSI/VLAN(O/I/P) Interface -------------------------------------------------------------------------------- 10.0.0.1 0001-0001-0001 -- /-- /-- GE0/0/1 10.0.0.2 0002-0002-0002 -- /-- /-- GE0/0/2 -------------------------------------------------------------------------------- Print count: 2 Total count: 2 Host_1和Host_2可以正常访问网络，更换IP地址或者从其他接口接入后将无法访问网络。 将一台外来主机Host_3配置10.0.0.3的IP地址并接入接口GE0/0/3后，Host_3仍无法访问网络，说明外来主机不能通过随意设置IP地址访问内网。如果Host_3需要访问内网资源，需要管理员在静态绑定表中添加Host_3的表项。 配置文件 Switch的配置文件 sysname Switch # vlan batch 10 # dhcp enable # dhcp snooping enable user-bind static ip-address 10.0.0.1 mac-address 0001-0001-0001 interface GigabitEthernet0/0/1 user-bind static ip-address 10.0.0.2 mac-address 0002-0002-0002 interface GigabitEthernet0/0/2 # vlan 10 ip source check user-bind enable # interface GigabitEthernet0/0/1 port link-type access port default vlan 10 # interface GigabitEthernet0/0/2 port link-type access port default vlan 10 # interface GigabitEthernet0/0/3 port link-type access port default vlan 10 # interface GigabitEthernet0/0/4 port link-type trunk port trunk allow-pass vlan 10 dhcp snooping trusted # return
