使用ACL禁止特定用户上网案例

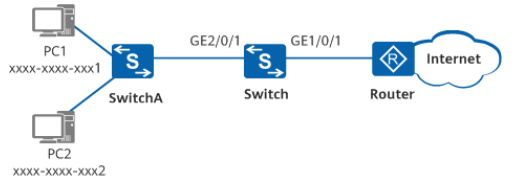

访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。 ACL本质上是一种报文过滤器，规则是过滤器的滤芯。设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。 基于ACL规则定义方式，可以将ACL分为基本ACL、高级ACL、二层ACL等种类。二层ACL根据以太网帧头信息来定义规则，如源MAC地址、目的MAC地址、VLAN、二层协议类型等，对IPv4和IPv6报文进行过滤。与基本ACL和高级ACL相比，这两类ACL基于三层、四层信息进行报文过滤，而二层ACL基于二层信息进行报文过滤。例如，当希望对不同MAC地址、不同VLAN的报文进行过滤时，则可以配置二层ACL。 本例，就是将二层ACL应用在流策略模块，使设备可以对特定MAC地址的用户的报文进行过滤，达到禁止该用户上网的目的。 本举例适用于S系列交换机所有产品的所有版本。 如图1所示，Switch作为网关设备，下挂用户PC，与各个子网之间路由可达。管理员发现PC1（MAC地址xxxx-xxxx-xxx1）用户是非法用户，要求禁止该用户上网。 图1 使用二层ACL禁止特定用户上网示例组网图 采用如下的思路在Switch上进行配置： 配置二层ACL和基于ACL的流分类，使设备对MAC地址为xxxx-xxxx-xxx1的报文进行过滤，从而禁止该地址对应的用户上网。 配置流行为，拒绝匹配上ACL的报文通过。 配置并应用流策略，使ACL和流行为生效。 1、配置ACL # 配置符合要求的二层ACL。 2、配置基于ACL的流分类 # 配置流分类tc1，对匹配ACL 4000的报文进行分类。 3、配置流行为 # 配置流行为tb1，动作为拒绝报文通过。 4、配置流策略 # 配置流策略tp1，将流分类tc1与流行为tb1关联。 5、应用流策略 # 由于PC1的报文从GE2/0/1进入Switch并流向Internet，所以可以在接口GE2/0/1的入方向应用流策略tp1。 6、验证配置结果 # 查看ACL规则的配置信息。 # 查看流分类的配置信息。 # 查看流策略的配置信息。 # 查看流策略的应用信息。
<HUAWEI> system-view
[HUAWEI] sysname Switch
[Switch] acl 4000
[Switch-acl-L2-4000] rule deny source-mac xxxx-xxxx-xxx1 ffff-ffff-ffff //禁止源MAC地址是xxxx-xxxx-xxx1的报文通过
[Switch-acl-L2-4000] quit[Switch] traffic classifier tc1 //创建流分类
[Switch-classifier-tc1] if-match acl 4000 //将ACL与流分类关联
[Switch-classifier-tc1] quit[Switch] traffic behavior tb1 //创建流行为
[Switch-behavior-tb1] deny //配置流行为动作为拒绝报文通过
[Switch-behavior-tb1] quit[Switch] traffic policy tp1 //创建流策略
[Switch-trafficpolicy-tp1] classifier tc1 behavior tb1 //将流分类tc1与流行为tb1关联
[Switch-trafficpolicy-tp1] quit[Switch] interface gigabitethernet 2/0/1
[Switch-GigabitEthernet2/0/1] traffic-policy tp1 inbound //流策略应用在接口入方向
[Switch-GigabitEthernet2/0/1] quit[Switch] display acl 4000
L2 ACL 4000, 1 rule
Acl's step is 5
rule 5 deny source-mac xxxx-xxxx-xxx1 [Switch] display traffic classifier user-defined
User Defined Classifier Information:
Classifier: tc1
Precedence: 5
Operator: OR
Rule(s) : if-match acl 4000
Total classifier number is 1 [Switch] display traffic policy user-defined tp1
User Defined Traffic Policy Information:
Policy: tp1
Classifier: tc1
Operator: OR
Behavior: tb1
Deny [Switch] display traffic-policy applied-record
#
-------------------------------------------------
Policy Name: tp1
Policy Index: 0
Classifier:tc1 Behavior:tb1
-------------------------------------------------
*interface GigabitEthernet2/0/1
traffic-policy tp1 inbound
slot 2 : success
-------------------------------------------------
Policy total applied times: 1.
#
