安全典型配置（二）
发布作者：微思网络 发布时间：2023-10-13 浏览量：0次
使用ACL限制用户在特定时间访问特定服务器的权限案例
ACL简介

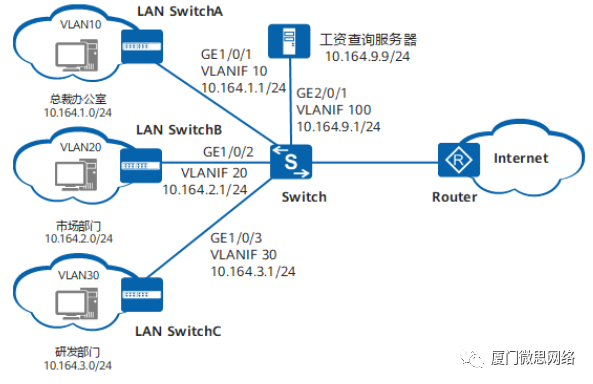

访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。 ACL本质上是一种报文过滤器，规则是过滤器的滤芯。设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。 基于ACL规则定义方式，可以将ACL分为基本ACL、高级ACL、二层ACL等种类。高级ACL根据源IP地址、目的地址、IP协议类型、TCP源/目的端口、UDP源/目的端口号、分片信息和生效时间段等信息来定义规则，对IPv4报文进行过滤。与基本ACL相比，高级ACL提供了更准确、丰富、灵活的规则定义方法。例如，当希望同时根据源IP地址和目的IP地址对报文进行过滤时，则需要配置高级ACL。 本例，就是将高级ACL应用在流策略模块，使设备可以对用户在特定时间访问特定服务器的报文进行过滤，达到基于时间限制用户访问该服务器权限的目的。 本举例适用于S系列交换机所有产品的所有版本。 如图1所示，某公司通过Switch实现各部门之间的互连。公司要求禁止研发部门和市场部门在上班时间（8:00至17:30）访问工资查询服务器（IP地址为10.164.9.9），总裁办公室不受限制，可以随时访问。 图1 使用ACL限制用户在特定时间访问特定服务器的权限组网图 采用如下的思路在Switch上进行配置： 配置时间段、高级ACL和基于ACL的流分类，使设备可以基于时间的ACL，对用户访问服务器的报文进行过滤，从而限制不同用户在特定时间访问特定服务器的权限。 配置流行为，拒绝匹配上ACL的报文通过。 配置并应用流策略，使ACL和流行为生效。 1、配置接口加入VLAN，并配置VLANIF接口的IP地址 # 将GE1/0/1～GE1/0/3分别加入VLAN10、20、30，GE2/0/1加入VLAN100，并配置各VLANIF接口的IP地址。下面配置以GE1/0/1和VLANIF 10接口为例，接口GE1/0/2、GE1/0/3和GE2/0/1的配置与GE1/0/1接口类似，接口VLANIF 20、VLANIF 30和VLANIF 100的配置与VLANIF 10接口类似，不再赘述。 2、配置时间段 配置8:00至17:30的周期时间段。 3、配置ACL 配置市场部门到工资查询服务器的访问规则。 4、配置基于ACL的流分类 配置流分类c_market，对匹配ACL 3002的报文进行分类。 5、配置流行为 配置流行为b_market，动作为拒绝报文通过。 6、配置流策略 配置流策略p_market，将流分类c_market与流行为b_market关联。 7、应用流策略 由于市场部访问服务器的流量从接口GE1/0/2进入Switch，所以可以在GE1/0/2接口的入方向应用流策略p_market。 8、验证配置结果 查看ACL规则的配置信息。<HUAWEI> system-view
[HUAWEI] sysname Switch
[Switch] vlan batch 10 20 30 100
[Switch] interface gigabitethernet 1/0/1
[Switch-GigabitEthernet1/0/1] port link-type trunk
[Switch-GigabitEthernet1/0/1] port trunk allow-pass vlan 10
[Switch-GigabitEthernet1/0/1] quit
[Switch] interface vlanif 10
[Switch-Vlanif10] ip address 10.164.1.1 255.255.255.0
[Switch-Vlanif10] quit[Switch] time-range satime 8:00 to 17:30 working-day //配置ACL生效时间段，该时间段是一个周期时间段[Switch] acl 3002
[Switch-acl-adv-3002] rule deny ip source 10.164.2.0 0.0.0.255 destination 10.164.9.9 0.0.0.0 time-range satime //禁止市场部在satime指定的时间范围内访问工资查询服务器
[Switch-acl-adv-3002] quit配置研发部门到工资查询服务器的访问规则。
[Switch] acl 3003
[Switch-acl-adv-3003] rule deny ip source 10.164.3.0 0.0.0.255 destination 10.164.9.9 0.0.0.0 time-range satime //禁止研发部在satime指定的时间范围内访问工资查询服务器
[Switch-acl-adv-3003] quit[Switch] traffic classifier c_market //创建流分类
[Switch-classifier-c_market] if-match acl 3002 //将ACL与流分类关联
[Switch-classifier-c_market] quit
# 配置流分类c_rd，对匹配ACL 3003的报文进行分类。
[Switch] traffic classifier c_rd //创建流分类
[Switch-classifier-c_rd] if-match acl 3003 //将ACL与流分类关联
[Switch-classifier-c_rd] quit[Switch] traffic behavior b_market //创建流行为
[Switch-behavior-b_market] deny //配置流行为动作为拒绝报文通过
[Switch-behavior-b_market] quit
# 配置流行为b_rd，动作为拒绝报文通过。
[Switch] traffic behavior b_rd //创建流行为
[Switch-behavior-b_rd] deny //配置流行为动作为拒绝报文通过
[Switch-behavior-b_rd] quit[Switch] traffic policy p_market //创建流策略
[Switch-trafficpolicy-p_market] classifier c_market behavior b_market //将流分类c_market与流行为b_market关联
[Switch-trafficpolicy-p_market] quit
# 配置流策略p_rd，将流分类c_rd与流行为b_rd关联。
[Switch] traffic policy p_rd //创建流策略
[Switch-trafficpolicy-p_rd] classifier c_rd behavior b_rd //将流分类c_rd与流行为b_rd关联
[Switch-trafficpolicy-p_rd] quit[Switch] interface gigabitethernet 1/0/2
[Switch-GigabitEthernet1/0/2] traffic-policy p_market inbound //流策略应用在接口入方向
[Switch-GigabitEthernet1/0/2] quit
# 由于研发部访问服务器的流量从接口GE1/0/3进入Switch，所以在GE1/0/3接口的入方向应用流策略p_rd。
[Switch] interface gigabitethernet 1/0/3
[Switch-GigabitEthernet1/0/3] traffic-policy p_rd inbound //流策略应用在接口入方向
[Switch-GigabitEthernet1/0/3] quit[Switch] display acl all
Total nonempty ACL number is 2
Advanced ACL 3002, 1 rule
Acl's step is 5
rule 5 deny ip source 10.164.2.0 0.0.0.255 destination 10.164.9.9 0 time-range satime (match-counter 0)(Active)
Advanced ACL 3003, 1 rule
Acl's step is 5
rule 5 deny ip source 10.164.3.0 0.0.0.255 destination 10.164.9.9 0 time-range satime (match-counter 0)(Active) 查看流分类的配置信息。
[Switch] display traffic classifier user-defined
User Defined Classifier Information:
Classifier: c_market
Precedence: 5
Operator: OR
Rule(s) : if-match acl 3002
Classifier: c_rd
Precedence: 10
Operator: OR
Rule(s) : if-match acl 3003
Total classifier number is 2查看流策略的配置信息。
[Switch] display traffic policy user-defined
User Defined Traffic Policy Information:
Policy: p_market
Classifier: c_market
Operator: OR
Behavior: b_market
Deny
Policy: p_rd
Classifier: c_rd
Operator: OR
Behavior: b_rd
Deny
Total policy number is 2查看流策略的应用信息。
[Switch] display traffic-policy applied-record
#
-------------------------------------------------
Policy Name: p_market
Policy Index: 0
Classifier:c_market Behavior:b_market
-------------------------------------------------
*interface GigabitEthernet1/0/2
traffic-policy p_market inbound
slot 1 : success
-------------------------------------------------
Policy total applied times: 1.
#
-------------------------------------------------
Policy Name: p_rd
Policy Index: 1
Classifier:c_rd Behavior:b_rd
-------------------------------------------------
*interface GigabitEthernet1/0/3
traffic-policy p_rd inbound
slot 1 : success
-------------------------------------------------
Policy total applied times: 1.
# 研发部门和市场部门在上班时间（8:00至17:30）无法访问工资查询服务器。
