H3C交换机堆叠配置

(1) 配置成员编号
不同成员设备需要配置不同的成员编号。修改成员编号的配置需要重启设备后生效。
(2) 配置成员优先级
在主设备选举过程中，优先级数值大的成员设备将优先被选举成为主设备。
(3) 配置IRF物理端口
(4) 保存配置
(5) 连接IRF物理链路
(6) 激活IRF端口配置

与IRF-Port1口绑定的IRF物理端口只能和邻居成员设备IRF-Port2口上绑定的IRF物理端口相连，本设备上与IRF-Port2口绑定的IRF物理端口只能和邻居成员设备IRF-Port1口上绑定的IRF物理端口相连。否则，不能形成IRF。

(2) 创建IRF端口2，并将它与物理端口Ten-GigabitEthernet 1/0/25和Ten-GigabitEthernet 1/0/26绑定

<DeviceA> system-view
[DeviceA] interface ten-gigabitethernet 1/0/25
[DeviceA-Ten-GigabitEthernet1/0/25] shutdown
[DeviceA-Ten-GigabitEthernet1/0/25] quit
[DeviceA] interface ten-gigabitethernet 1/0/26
[DeviceA-Ten-GigabitEthernet1/0/26] shutdown
[DeviceA-Ten-GigabitEthernet1/0/26] quit
[DeviceA] irf-port 1/2
[DeviceA-irf-port1/2] port group interface ten-gigabitethernet1/0/25
[DeviceA-irf-port1/2] port group interface ten-gigabitethernet1/0/26
[DeviceA-irf-port1/2] quit
[DeviceA] interface ten-gigabitethernet 1/0/25
[DeviceA-Ten-GigabitEthernet1/0/25] undo shutdown
[DeviceA-Ten-GigabitEthernet1/0/25] quit
[DeviceA] interface ten-gigabitethernet 1/0/26
[DeviceA-Ten-GigabitEthernet1/0/26] undo shutdown
[DeviceA-Ten-GigabitEthernet1/0/26] quit

(3) 配置Device A的成员优先级为32，以保证其成为IRF中的主设备。

[DeviceA] irf member 1 priority 32

(4) 保存配置

[DeviceA] save force

(1) 设置Device B的成员编号为2，并重启设备使配置生效。

<DeviceA> system-view
[DeviceB] irf member 1 renumber 2
Warning: Renumbering the switch number may result in configuration change or loss. Continue? [Y/N]:y
[DeviceB] quit
 reboot

(2) 创建设备的IRF端口1，并将它与物理端口Ten-GigabitEthernet 2/0/25和Ten-GigabitEthernet 2/0/26绑定

[DeviceB] interface ten-gigabitethernet 2/0/25
[DeviceB-Ten-GigabitEthernet2/0/25] shutdown
[DeviceB-Ten-GigabitEthernet2/0/25] quit
[DeviceB] interface ten-gigabitethernet 2/0/26
[DeviceB-Ten-GigabitEthernet2/0/26] shutdown
[DeviceB-Ten-GigabitEthernet2/0/26] quit
[DeviceB] irf-port 2/1
[DeviceB-irf-port2/1] port group interface ten-gigabitethernet2/0/25
[DeviceB-irf-port2/1] port group interface ten-gigabitethernet2/0/26
[DeviceB-irf-port2/1] quit
[DeviceB] interface ten-gigabitethernet 2/0/25
[DeviceB-Ten-GigabitEthernet2/0/25] undo shutdown
[DeviceB-Ten-GigabitEthernet2/0/25] quit
[DeviceB] interface ten-gigabitethernet 2/0/26
[DeviceB-Ten-GigabitEthernet2/0/26] undo shutdown
[DeviceB-Ten-GigabitEthernet2/0/26] quit

(3) 保存配置

[DeviceB] save force

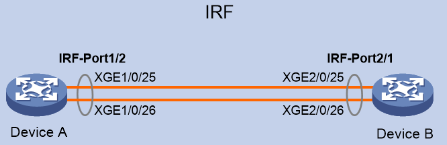

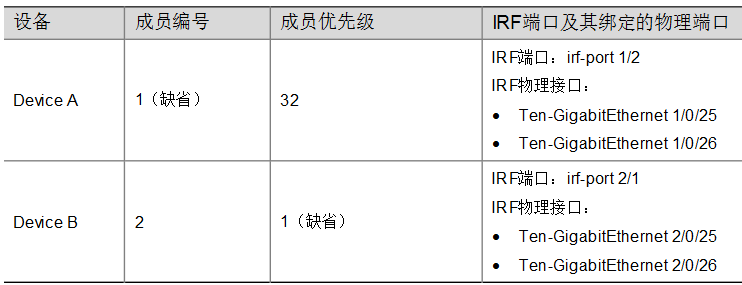

(4) 参照1.2 图1和端口连接表连接Device A和Device B之间的IRF端口

激活配置
激活DeviceA的IRF端口配置。

[DeviceA] irf-port-configuration active

激活DeviceB的IRF端口配置。

[DeviceB] irf-port-configuration active

两台设备间将会进行Master竞选，竞选失败的一方将自动重启，重启完成后，IRF形成，系统名称统一为DeviceA。

<DeviceA> display irf
MemberID  Slot  Role    Priority  CPU-Mac         Description
*+1      0     Master  32        0210-fc01-0000        ---
  2      0     Standby 1         0210-fc02-0000        ---

● indicates the device is the master.
● indicates the device through which the user logs in.
The Bridge MAC of the IRF is: 3822-d60f-2800
Auto upgrade                : yes
Mac persistent              : always
Domain ID                   : 0
Auto merge                  : yes

从命令行的显示看，当前两台设备IRF成功建立。
