【案例分享】网管协议SNMPv1/v2c的配置
发布作者：微思网络 发布时间：2023-09-13 浏览量：0次
简介
本案例介绍SNMPv1/v2
组网需求
如图1所示，iMC服务器作为NMS通过SNMPv1/SNMPv2c协议对设备（Agent）进行监控管理，只读团体名为readtest，读写团体名为writetest，并且当设备出现故障时能够主动向NMS发送告警信息。

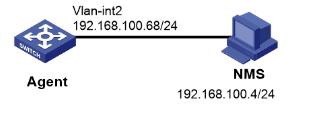

图1 SNMPv1/v2c功能配置组网图
配置注意事项
SNMPv2c与SNMPv1配置方法完全一致，本举例中以配置SNMPv2c为例进行介绍。
用户在设备和NMS上配置的SNMP版本号和团体字必须一致，否则，NMS无法对设备进行管理和维护。
不同厂商的NMS软件配置方法不同，关于NMS的详细配置，具体请参考NMS的相关手册。本配置举例中，以iMC PLAT7.0 (E0202)为例进行介绍。
配置步骤
1. Agent的配置
# 配置接口Vlan-interface2的IP地址。
<Agent> system-view
[Agent] interface Vlan-interface 2
[Agent-Vlan-interface 2] ip address 192.168.100.68 24
[Agent-Vlan-interface 2] quit
# 设置Agent使用的SNMP版本为v2c、只读团体名为readtest，读写团体名为writetest。
[Agent] snmp-agent sys-info version v2c
[Agent] snmp-agent community read readtest
[Agent] snmp-agent community write writetest
# 设置设备的联系人和位置信息，以方便维护。
[Agent] snmp-agent sys-info contact Mr.Wang-Tel:3306
[Agent] snmp-agent sys-info location telephone-closet,3rd-floor
# 设置允许向NMS发送告警信息，使用的团体名为readtest。
[Agent] snmp-agent trap enable
[Agent] snmp-agent target-host trap address udp-domain 192.168.100.4 params securityname readtest v2c2. NMS的配置
(1) 登录进入iMC管理平台，选择“资源”页签，单击导航树中的[增加设备]菜单项，进入增加设备配置页面。在该页面中输入设备的主机名或IP地址，并点击<配置SNMP参数/设置>链接。

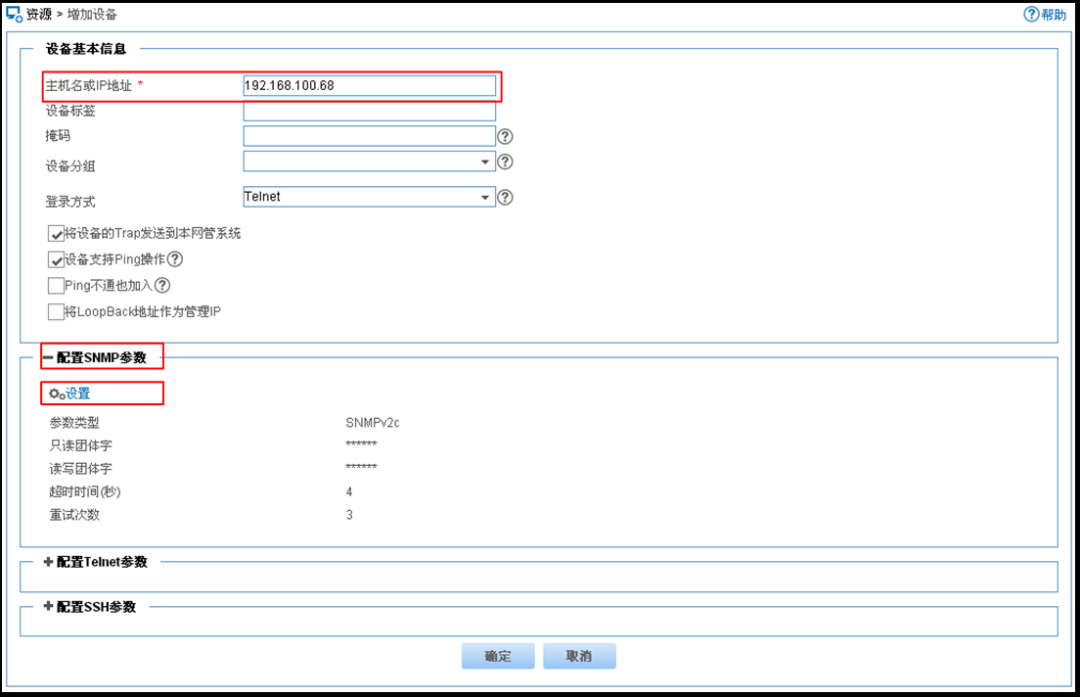

图2 增加设备配置页面
(2) 进入SNMP参数设置页面配置SNMP参数。
设置参数类型为“SNMPv2c”；
设置只读团体字为“readtest”；
设置读写团体字为“writetest”；
其它参数采用缺省值，并单击<确定>按钮完成操作。

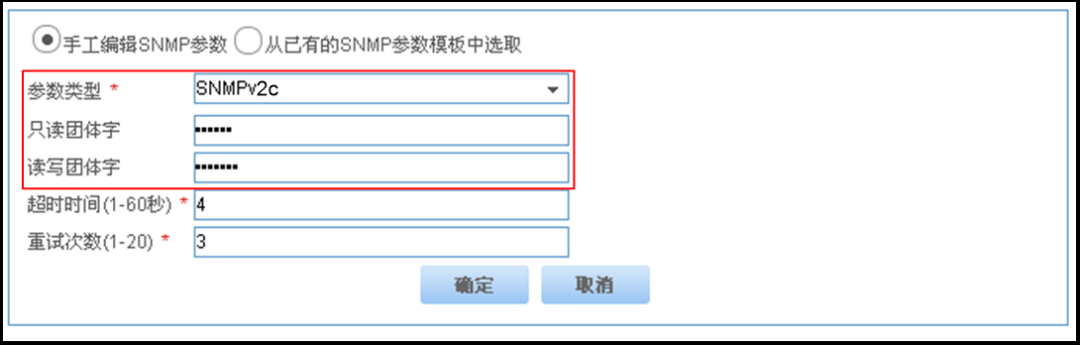

图3 SNMP参数设置页面
(3) 在增加设备配置页面单击<确定>按钮，iMC返回增加设备成功信息。增加设备成功后，用户即可通过iMC对设备进行配置、管理和维护。

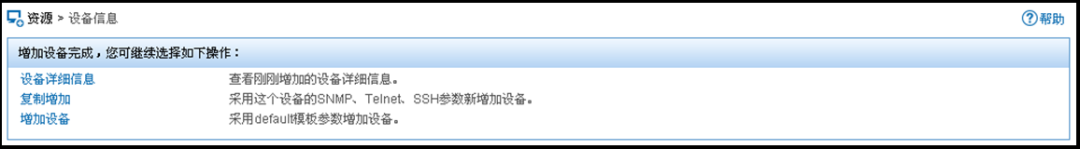

图4 增加设备成功页面
验证配置
# 完成以上配置之后，在设备上的某个空闲接口执行shutdown或undoshutdown操作，设备会向NMS发送接口状态改变的Trap。
# 在iMC的“告警>告警浏览>全部告警”页面中会显示上述接口状态改变的Trap信息。
配置文件
snmp-agent
snmp-agent community write writetest
snmp-agent community read readtest
snmp-agent sys-info contact Mr.Wang-Tel:3306
snmp-agent sys-info location telephone-closet,3rd-floor
snmp-agent sys-info version v2c
snmp-agent trap enable arp
snmp-agent trap enable syslog
snmp-agent target-host trap address udp-domain 192.168.100.4 params securityname readtest v2c
