OSPF协议LSDB同步过程和邻居状态机
发布作者：微思网络 发布时间：2023-09-07 浏览量：0次
OSPF LSDB同步过程

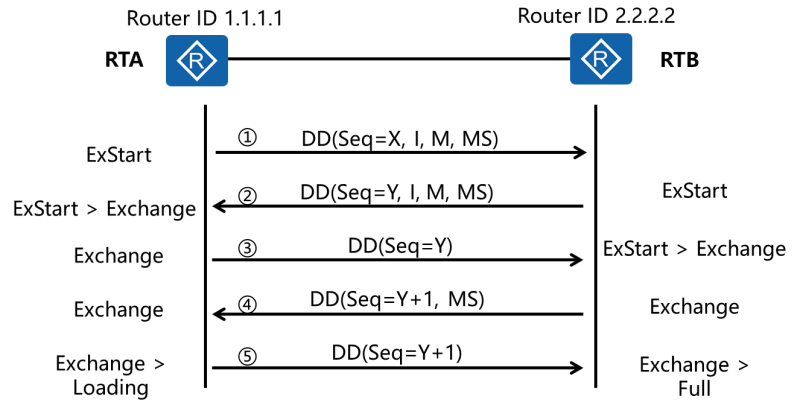

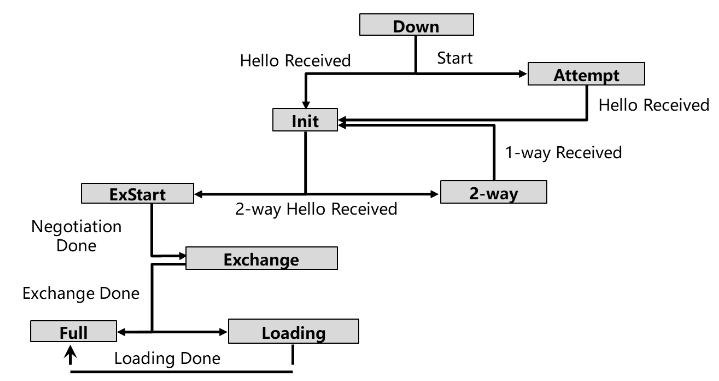

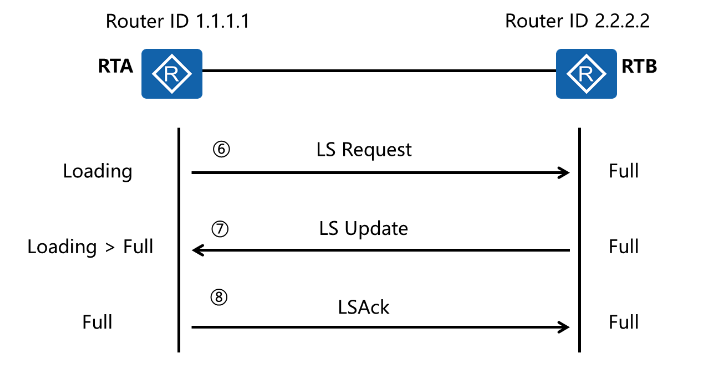

状态含义 ExStart：邻居状态变成此状态以后，路由器开始向邻居发送DD报文。Master/Slave关系是在此状态下形成的，初始DD序列号也是在此状态下确定的。在此状态下发送的DD报文不包含链路状态描述。 Exchange：在此状态下，路由器与邻居之间相互发送包含链路状态信息摘要的DD报文。 Loading：在此状态下，路由器与邻居之间相互发送LSR报文、LSU报文、LSAck报文。 Full：LSDB同步过程完成，路由器与邻居之间形成了完全的邻接关系。 LSDB同步过程 RTA和RTB的Router ID分别为1.1.1.1和2.2.2.2并且二者已建立了邻居关系。当RTA的邻居状态变为ExStart后，RTA会发送第一个DD报文。此报文中，DD序列号被随机设置为X，I-bit设置为1，表示这是第一个DD报文，M-bit设置为1，表示后续还有DD报文要发送，MS-bit设置为1，表示RTA宣告自己为Master。 当RTB的邻居状态变为ExStart后，RTB会发送第一个DD报文。此报文中，DD序列号被随机设置为Y（I-bit=1，M-bit=1，MS-bit=1，含义同上）。由于RTB的Router ID较大，所以RTB将成为真正的Master。收到此报文后，RTA会产生一个Negotiation-Done事件，并将邻居状态从ExStart变为Exchange。 当RTA的邻居状态变为Exchange后，RTA会发送一个新的DD报文，此报文中包含了LSDB的摘要信息，序列号设置为RTB在步骤2中使用的序列号Y，I-bit=0，表示这不是第一个DD报文，M-bit=0，表示这是最后一个包含LSDB摘要信息的DD报文，MS-bit=0，表示RTA宣告自己为Slave。收到此报文后，RTB会产生一个Negotiation-Done事件，并将邻居状态从ExStart变为Exchange。 当RTB的邻居状态变为Exchange后，RTB会发送一个新的DD报文，此报文包含了LSDB的摘要信息，DD序列号设置为Y+1, MS-bit=1，表示RTB宣告自己为Master。 虽然RTA不需要发送新的包含LSDB摘要信息的DD报文，但是作为Slave，RTA需要对Master发送的每一个DD报文进行确认。所以，RTA向RTB发送一个新的DD报文，序列号为Y+1，该报文内容为空。发送完此报文后，RTA产生一个Exchange-Done事件，将邻居状态变为Loading。RTB收到此报文后，会将邻居状态变为Full（假设RTB的LSDB是最新最全的，不需要向RTA请求更新）。 RTA开始向RTB发送LSR报文，请求那些在Exchange状态下通过DD报文发现的、并且在本地LSDB中没有的链路状态信息。 RTB向RTA发送LSU报文，LSU报文中包含了那些被请求的链路状态的详细信息。RTA在完成LSU报文的接收之后，会将邻居状态从Loading变为Full。 RTA向RTB发送LSAck报文，作为对LSU报文的确认。RTB收到LSAck报文后，双方便建立起了完全的邻接关系。 从建立邻居关系到同步LSDB的过程较为复杂，错误的配置或设备链路故障都会导致无法完成LSDB同步。为了快速排障，最关键的是要理解不同状态之间切换的触发原因。 OSPF邻居状态机 这是形成邻居关系的过程和相关邻居状态的变换过程。 Down：这是邻居的初始状态，表示没有从邻居收到任何信息。在NBMA网络上，此状态下仍然可以向静态配置的邻居发送Hello报文，发送间隔为PollInterval，通常和Router DeadInterval间隔相同。 Attempt：此状态只在NBMA网络上存在，表示没有收到邻居的任何信息，但是已经周期性的向邻居发送报文，发送间隔为HelloInterval。如果Router DeadInterval间隔内未收到邻居的Hello报文，则转为Down状态。 Init：在此状态下，路由器已经从邻居收到了Hello报文，但是自己不在所收到的Hello报文的邻居列表中，表示尚未与邻居建立双向通信关系。在此状态下的邻居要被包含在自己所发送的Hello报文的邻居列表中。 2-Way Received：此事件表示路由器发现与邻居的双向通信已经开始（发现自己在邻居发送的Hello报文的邻居列表中）。Init状态下产生此事件之后，如果需要和邻居建立邻接关系则进入ExStart状态，开始数据库同步过程，如果不能与邻居建立邻接关系则进入2-Way。 2-Way：在此状态下，双向通信已经建立，但是没有与邻居建立邻接关系。这是建立邻接关系以前的最高级状态。 1-Way Received：此事件表示路由器发现自己没有在邻居发送Hello报文的邻居列表中，通常是由于对端邻居重启造成的。 ExStart：这是形成邻接关系的第一个步骤，邻居状态变成此状态以后，路由器开始向邻居发送DD报文。主从关系是在此状态下形成的；初始DD序列号是在此状态下决定的。在此状态下发送的DD报文不包含链路状态描述。 Exchange：此状态下路由器相互发送包含链路状态信息摘要的DD报文，描述本地LSDB的内容。 Loading：相互发送LS Request报文请求LSA，发送LS Update通告LSA。 Full：两台路由器的LSDB已经同步。
