动态路由协议
RIP配置

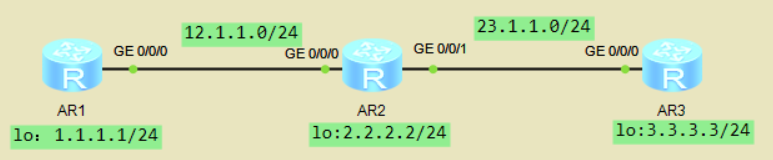

实验:如图配置IP地址
# 配置环回接口地址与物理接口地址
[R1]int LoopBack 1
[R1-LoopBack1]ip ad 1.1.1.1 24
[R1-LoopBack1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip ad 12.1.1.1 24
# 相同方法配置其他路由器
# 配置RIP,对外宣告主网(宣告的为自身已知的主网)
[R1]rip 1
[R1-rip-1]network 1.0.0.0
[R1-rip-1]network 12.0.0.0
#相同方法配置其他路由器
# 连通性测试
# 配置RIP认证方式
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]rip authentication-mode simple cipher huawei
[R1-GigabitEthernet0/0/0]q
[R1]
RIP环路
网络发生故障时,RIP网络有可能会产生环路 环路避免: 水平分割:路由器从某个接口学到的路由,不会从该接口再发回给领居路由 毒性逆转:路由从某个接口学到路由后,将该路由的跳数设置为16,并从原接收接口发回给领居路由器 触发更新:当路由信息发生变化时,立即向邻居设备发送触发更新报文(避免环路产生)
# RIP配置
[R1]rip //进入RIP协议视图
[R1-rip-1]version 2 //更改V2的版本
[R1-rip-1]network 10.0.0.0 //对外宣告主网
# 配置Metricin(度量值)
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]rip metricin 2 //更改进接口的度量值
[R1-GigabitEthernet0/0/0]rip metricout 2 //更改出接口的度量值
# 水平分割 & 毒性逆转
[R1-GigabitEthernet0/0/0]rip split-horizon //配置水平分割,默认开启
[R1-GigabitEthernet0/0/0]rip poison-reverse //配置毒性逆转,默认开启
# 当两个特性都配置时,只有毒性逆转会生效
# 配置RIP报文的收发
[R1-GigabitEthernet0/0/0]undo rip output //禁止发送RIP报文
[R1-GigabitEthernet0/0/0]undo rip input //禁止接收RIP报文
# 抑制接口,命令优先级大于rip in/output
[R1]rip //进入接口视图
[R1-rip-1]silent-interface g0/0/0 //抑制接口,只接受RIP报文,不发送
OSPF

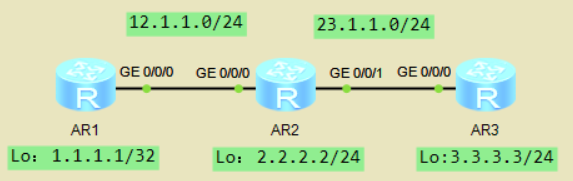

实验一:如图配置IP,配置OSPF,要求R1、R2、R3互通。
# R1
[R1]ospf 1 //指定OSPF的进程号1
[R1-ospf-1]area 0 //进入骨干区域
[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255 //宣告网段
[R1-ospf-1-area-0.0.0.0]net 1.1.1.1 0.0.0.0 //宣告精确地址
# R2
[R2]ospf 1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]net 12.1.1.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]net 23.1.1.2
[R2-ospf-1-area-0.0.0.0]net 23.1.1.2 0.0.0.0
# 查看邻居关系
[R1]dis ospf peer bri //查看邻居关系
# R3
[R3]ospf
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]net 23.1.1.3 0.0.0.0
# 连通性测试
指定Router-id
# 如果没有手动指定router-id会自动选取
[R2]router id 12.1.1.2 //手动指定Router-ID
<R2>reset ospf process //重新启动OSPF进程
[R2]dis ospf peer bri //查看邻居关系,Router-ID变成了指定的12.1.1.2
[R2]dis ospf int g0/0/0 //查看接口下的OSPF
OSPF单区域

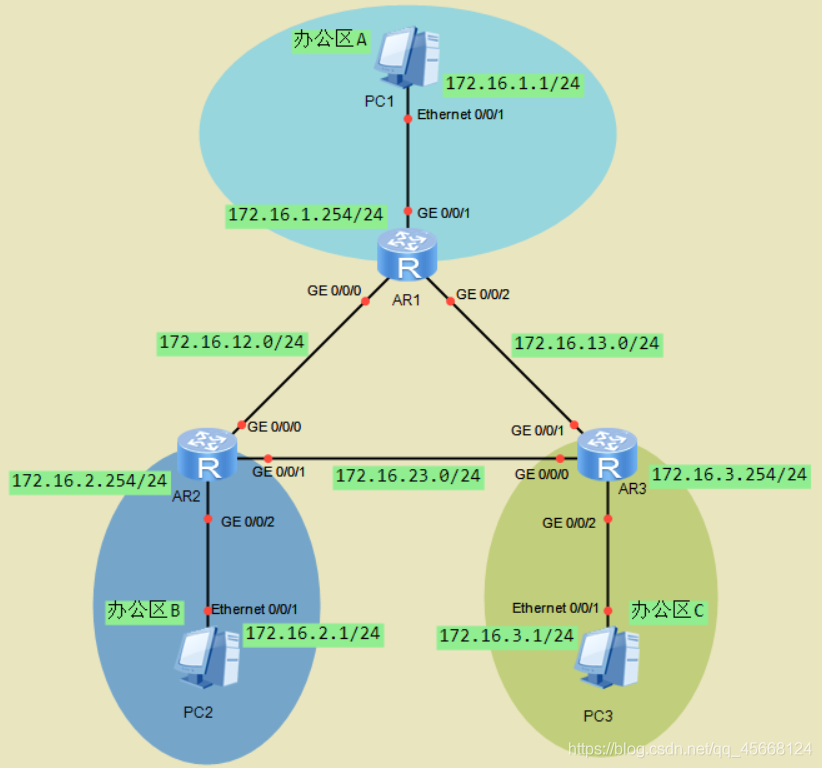

如图配置IP地址,需求使用OSPF配置,实现全网互通。
配置OSPF
# R1
[R1]ospf router-id 1.1.1.1 //手动指定Router-id
[R1-ospf-1]area 0 //进入骨干区域
[R1-ospf-1-area-0.0.0.0]net 1.1.1.1 0.0.0.0 //精确宣告1.1.1.1
[R1-ospf-1-area-0.0.0.0]net 172.16.1.254 0.0.0.0 //精确宣告172.16.1.254
[R1-ospf-1-area-0.0.0.0]net 172.16.13.1 0.0.0.0 //精确宣告172.16.13.1
[R1-ospf-1-area-0.0.0.0]net 172.16.12.1 0.0.0.0 //精确宣告172.16.12.1
# R2
[R2]ospf router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]net 172.16.2.254 0.0.0.0
[R2-ospf-1-area-0.0.0.0]net 172.16.23.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]net 172.16.12.2 0.0.0.0
# R3
[R3]ospf router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]net 172.16.3.254 0.0.0.0
[R3-ospf-1-area-0.0.0.0]net 172.16.23.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]net 172.16.13.3 0.0.0.0
[R1]dis cu conf ospf //查看OSPF的所有配置
[R1]dis ospf peer bri //查看OSPF的邻居状态
[R1]dis ip routing-table protocol ospf //查看OSPF学习到的路由表
# 连通性测试
OSPF多区域
OSPF多区域配置,需求全网互通
配置OSPF
# R1
[R1]ospf router-id 1.1.1.1 //手动指定Router-id
[R1-ospf-1]area 0 //进入骨干区域
[R1-ospf-1-area-0.0.0.0]net 1.1.1.1 0.0.0.0 //精确宣告1.1.1.1
[R1-ospf-1-area-0.0.0.0]net 172.16.1.254 0.0.0.0 //精确宣告172.16.1.254
[R1-ospf-1-area-0.0.0.0]net 172.16.13.1 0.0.0.0 //精确宣告172.16.13.1
[R1-ospf-1-area-0.0.0.0]net 172.16.12.1 0.0.0.0 //精确宣告172.16.12.1
# R2
[R2]ospf router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]net 172.16.2.254 0.0.0.0
[R2-ospf-1-area-0.0.0.0]net 172.16.23.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]net 172.16.12.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]q
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]net 172.16.24.2 0.0.0.0
# R3
[R3]ospf router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]net 172.16.3.254 0.0.0.0
[R3-ospf-1-area-0.0.0.0]net 172.16.23.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]net 172.16.13.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]q
[R3-ospf-1]area 2
[R3-ospf-1-area-0.0.0.2]net 172.16.35.3 0.0.0.0
# R4
[R4]ospf 1 //进入OSPF进程
[R4-ospf-1]area 1 //进入区域1
[R4-ospf-1-area-0.0.0.1]net 4.4.4.4 0.0.0.0 //精确宣告IP地址
[R4-ospf-1-area-0.0.0.1]net 172.16.24.4 0.0.0.0
# R5
[R5]ospf 1
[R5-ospf-1]area 2 //进入区域2
[R5-ospf-1-area-0.0.0.2]net 5.5.5.5 0.0.0.0 //精确宣告
[R5-ospf-1-area-0.0.0.2]net 172.16.35.5 0.0.0.0
# 显示当前学习到的LSA信息
[R2]dis ospf lsdb //查看连接的数据库
# 连通性测试
OSPF开销&认证
# 修改cost值
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ospf cost 20
# 修改带宽
[R1]ospf
[R1-ospf-1]bandwidth-reference 10000
# 基于接口认证
[R1]interface GigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher huawei
