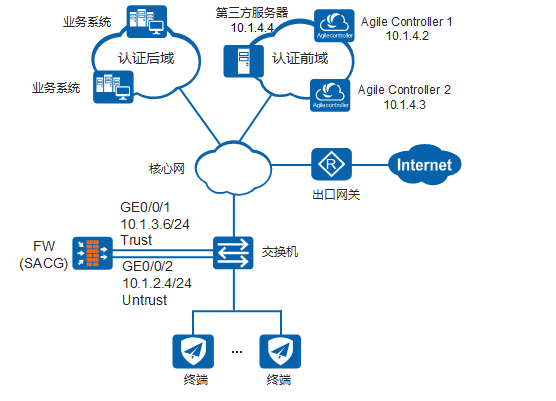

某公司网络部署Agile Controller服务器组，同时以旁挂方式部署FW于网络出口，如图1所示，要求： •用户角色不同，能访问的网络资源也不同（在Agile Controller服务器中配置）。 •用户角色变化后，对应的可用网络资源立即更新。 1.关闭会话状态检测功能。（由于旁挂模式中，只有一个方向的流量会经过SACG，所以需要关闭SACG的状态检测功能。FW上基于状态检测实现的功能在旁挂模式中均不可用。） 2.配置各接口的IP地址和安全区域。 3.配置安全策略。 4.配置SACG。 # 在FW上添加Agile Controller，以便FW能够连接Agile Controller实施联动。由于有两台Agile Controller，所以需要执行两次server ip命令添加两台Agile Controller。 # 配置无代理Web认证。当未安装SACG代理的终端用户尝试访问网络时，实现FW自动向终端主机推送Web认证页面的功能，方便终端用户通过Web页面进行身份认证。 # 启用服务器组，使FW立即连接Agile Controller发送联动请求，连接成功后，设备可以接收到Agile Controller下发的角色和角色规则。 # 配置逃生通道功能，将最少Agile Controller数量设定为1。这样当FW可以成功连接的Agile Controller达到或超过1台，就正常进行SACG认证的检测。当FW不能与任何一台Agile Controller连接上的话，就打开逃生通道，允许所有用户终端访问受控网络。这样可以避免终端用户因Agile Controller出现故障而无法访问网络。 # 在Trust和Untrust的inbound方向上应用联动策略，使终端主机可以与认证前域正常通信，同时也使逃生通道的放行规则可以正确下发到Trust和Untrust域间。 # 配置将检测后流量从FW回注到交换机的静态路由。这条路由的下一跳应该是GigabitEthernet0/0/1所连的交换机的接口的IP地址。因为GigabitEthernet0/0/1是FW与认证后域相连的接口，FW完成安全检测后需要从该接口将流量转发给认证后域，以保证业务的运行。 5．可选：配置第三方服务器健康检查。 SACG场景中存在多种用户账号，部分账号密码信息存储在Agile Controller中，部分存储在第三方认证服务器中。用户在客户端输入账号密码发起身份认证请求，如果用户输入的账号密码是存储在Agile Controller中的，则直接在Agile Controller中完成认证；如果用户输入的账号密码是存储在第三方认证服务器中的，Agile Controller将账号信息发往第三方认证服务器进行认证。认证完成后将认证结果返回给Agile Controller，并根据认证结果进行授权。 在Agile Controller上完成用户认证的场景，当业务控制器检测到Agile Controller存活数小于配置的最小值时，开启逃生通道。但是第三方认证服务器不能使用Agile Controller进行存活检测，如果发生异常，则无法完成在此服务器上的认证。此时需要FW作为SACG对其进行健康检查，当检测到健康检查状态为DOWN时，设备会开启逃生通道，以免影响正常业务。故障恢复后，逃生通道自动关闭，恢复原有权限控制。 认证前域中的第三方服务器的IP地址为10.1.4.4，端口号为80，探测协议为HTTP，探测报文从接口GigabitEthernet 0/0/1发送。 6．可选：配置上下行接口GigabitEthernet 0/0/2和GigabitEthernet 0/0/1加入同一个Link-group。 7.配置Agile Controller。 在Agile Controller上添加SACG设备的连接参数，并配置认证前域和认证后域，并创建用户信息。 在FW上执行命令display right-manager server-group，查看Agile Controller状态。 state显示为active表示成功连接了Agile Controller，配置成功。 关掉10.1.4.2的Agile Controller后，10.1.4.3的master状态显示为Y，连接状态正常，标明至少有一台Agile Controller连接成功的时候SACG即可正常工作。<FW> system-view
[FW] undo firewall session link-state check[FW] interface GigabitEthernet 0/0/1
[FW-GigabitEthernet0/0/1] ip address 10.1.3.6 255.255.255.0
[FW-GigabitEthernet0/0/1] quit
[FW] interface GigabitEthernet 0/0/2
[FW-GigabitEthernet 0/0/2] ip address 10.1.2.4 255.255.255.0
[FW-GigabitEthernet 0/0/2] quit
[FW] firewall zone trust
[FW-zone-Trust] add interface GigabitEthernet 0/0/1
[FW-zone-Trust] quit
[FW] firewall zone untrust
[FW-zone-Untrust] add interface GigabitEthernet 0/0/2
[FW-zone-Untrust] quit[FW] security-policy
[FW-security-policy] rule name sec_policy01
[FW-security-policy-sec_policy01] source-address 192.168.1.0 mask 255.255.255.0
[FW-security-policy-sec_policy01] source-zone trust
[FW-security-policy-sec_policy01] destination-zone local
[FW-security-policy-sec_policy01] action permit
[FW-security-policy-sec_policy01] quit
[FW-security-policy] rule name sec_policy02
[FW-security-policy-sec_policy02] source-zone local
[FW-security-policy-sec_policy02] destination-zone untrust
[FW-security-policy-sec_policy02] action permit
[FW-security-policy-sec_policy02] quit
[FW-security-policy] quit
# 进入FW与SACG配置视图，指定缺省ACL规则组号。[FW] right-manager server-group
[FW-rightm] default acl 3099[FW-rightm] server ip 10.1.4.2 port 3288 shared-key TSM_Security
[FW-rightm] server ip 10.1.4.3 port 3288 shared-key TSM_Security[FW-rightm] right-manager authentication url http://10.1.4.2:8080/webauth
[FW-rightm] right-manager authentication url http://10.1.4.3:8080/webauth[FW-rightm] right-manager server-group enable
[FW-rightm] right-manager status-detect enable
[FW-rightm] right-manager server-group active-minimun 1
[FW-rightm] quit[FW] firewall interzone trust untrust
[FW-interzone-trust-untrust] apply packet-filter right-manager inbound
[FW-interzone-trust-untrust] quit[FW] ip route-static 0.0.0.0 0.0.0.0 10.1.3.7[FW] healthcheck enable
[FW] healthcheck name hchk1
[FW-healthcheck-hchk1] least active-linknumber 1
[FW-healthcheck-hchk1] destination 10.1.4.4 interface GigabitEthernet 0/0/1 protocol http destination-port 80
[FW-healthcheck-hchk1] quit
[FW] right-manager server-group
[FW-rightm] healthcheck hchk1[FW] interface GigabitEthernet 0/0/2
[FW-GigabitEthernet 0/0/2] link-group 1
[FW-GigabitEthernet 0/0/2] quit
[FW] interface GigabitEthernet 0/0/1
[FW-GigabitEthernet0/0/1] link-group 1
[FW-GigabitEthernet0/0/1]<FW> display right-manager server-group
Server group state : Enable
Server number : 2
Server ip address Port State Master
10.1.4.2 3288 active Y
10.1.4.3 3288 active N
