防火墙直路部署，上下行连接交换机的主备备份组网
发布作者：微思网络 发布时间：2023-05-24 浏览量：0次

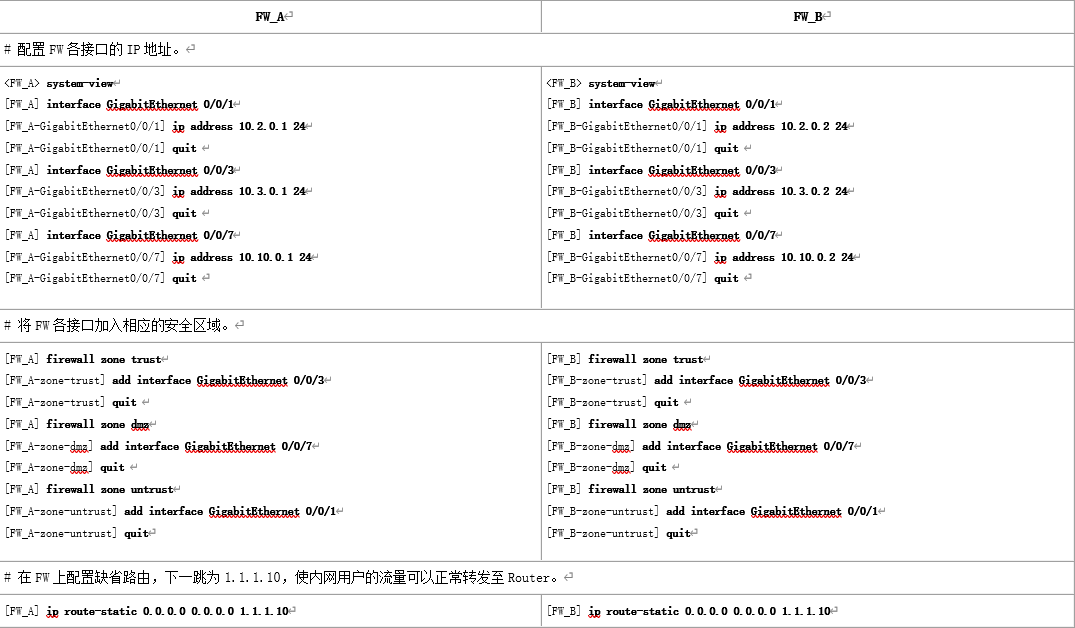

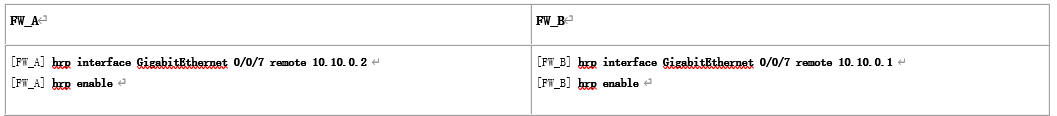

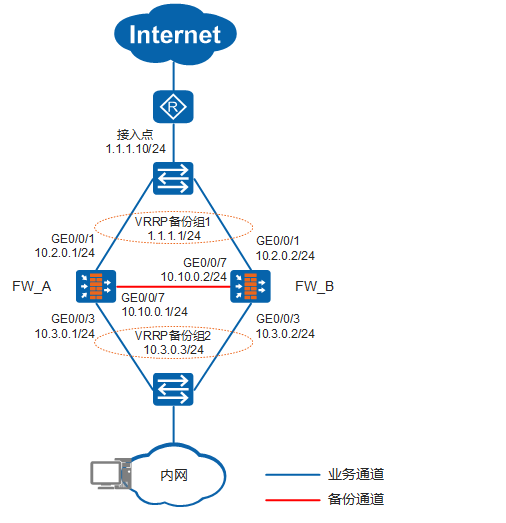

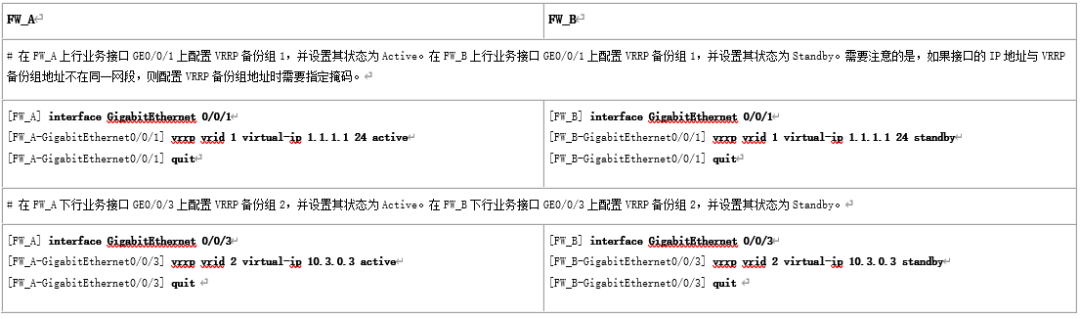

如图所示，企业的两台FW的业务接口都工作在三层，上下行分别连接二层交换机。上行交换机连接运营商的接入点，运营商为企业分配的IP地址为1.1.1.1。现在希望两台FW以主备备份方式工作。正常情况下，流量通过FW_A转发。当FW_A出现故障时，流量通过FW_B转发，保证业务不中断。 完成网络基本配置。 配置VRRP备份组。 指定心跳口并启用双机热备功能。 在FW_A上配置安全策略。双机热备状态成功建立后，FW_A的安全策略配置会自动备份到FW_B上。 在FW_A上配置NAT策略。双机热备状态成功建立后，FW_A的NAT策略配置会自动备份到FW_B上。 配置Switch和内网PC。 分别将两台Switch的三个接口加入同一个VLAN，具体配置命令请参考交换机的相关文档。 将内网PC的默认网关设置为VRRP备份组2的虚拟IP地址，具体步骤略。 配置Router。# 配置安全策略，允许内网用户访问Internet。
HRP_M[FW_A] security-policy
HRP_M[FW_A-policy-security] rule name trust_to_untrust
HRP_M[FW_A-policy-security-rule-trust_to_untrust] source-zone trust
HRP_M[FW_A-policy-security-rule-trust_to_untrust] destination-zone untrust
HRP_M[FW_A-policy-security-rule-trust_to_untrust] source-address 10.3.0.0 24
HRP_M[FW_A-policy-security-rule-trust_to_untrust] action permit
HRP_M[FW_A-policy-security-rule-trust_to_untrust] quit
HRP_M[FW_A-policy-security] quit # 配置NAT策略，当内网用户访问Internet时，将源地址由10.3.0.0/16网段转换为地址池中的地址（1.1.1.2-1.1.1.5）。
HRP_M[FW_A] nat address-group group1
HRP_M[FW_A-address-group-group1] section 0 1.1.1.2 1.1.1.5
HRP_M[FW_A-address-group-group1] quit
HRP_M[FW_A] nat-policy
HRP_M[FW_A-policy-nat] rule name policy_nat1
HRP_M[FW_A-policy-nat-rule-policy_nat1] source-zone trust
HRP_M[FW_A-policy-nat-rule-policy_nat1] destination-zone untrust
HRP_M[FW_A-policy-nat-rule-policy_nat1] source-address 10.3.0.0 16
HRP_M[FW_A-policy-nat-rule-policy_nat1] action source-nat address-group group1
在Router上配置到FW的等价路由，路由下一跳指向VRRP备份组1的虚拟IP地址。
