配置出接口方式的单服务器智能DNS
发布作者:微思网络 发布时间:2023-04-17 浏览量:0次

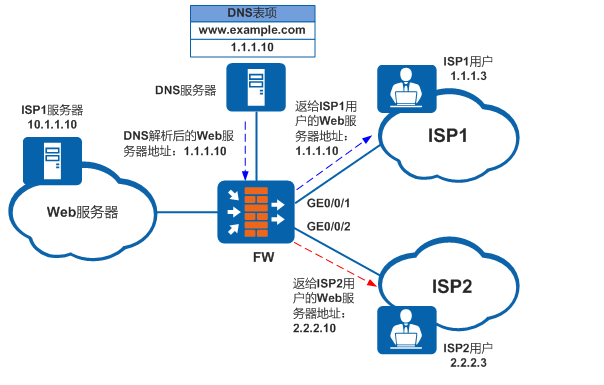

如图1所示,企业部署了一台ISP1服务器对外提供Web服务,域名为www.example.com。ISP1服务器的私网IP地址为10.1.1.10,服务器映射后的公网IP地址为1.1.1.10。企业的DNS服务器上存在域名www.example.com与ISP1服务器地址1.1.1.10的对应关系。 ISP1用户访问www.example.com时,会通过DNS解析并得到ISP1服务器地址1.1.1.10,然后通过ISP1网络访问企业的ISP1服务器。 企业还从ISP2申请了一个公网IP地址2.2.2.10。企业希望ISP2用户访问www.example.com时,能够通过DNS解析得到这个ISP2地址,然后通过ISP2网络访问企业的ISP1服务器。 图1 出接口方式的单服务器智能DNS组网图 如果希望ISP2用户能够获得ISP2地址2.2.2.10,则需要配置出接口方式的智能DNS功能,将DNS解析后的IP地址1.1.1.10修改为2.2.2.10。 由于企业内网只部署了一台Web服务器,因此需要配置出接口方式的单服务器智能DNS功能。而单服务器智能DNS需要配合NAT Server功能一起使用。具体配置思路如下: 1、启用智能DNS功能。 2、配置出接口方式的单服务器智能DNS功能。 3、配置NAT Server功能。 为ISP1服务器配置NAT Server,使服务器以公网IP对外提供服务。 为ISP2地址2.2.2.10配置NAT Server,FW将2.2.2.10映射为10.1.1.10,使ISP2用户能够访问ISP1服务器。 4、配置源进源出功能。 1.启用智能DNS功能。 2.创建智能DNS组,并在组中配置原始服务器地址和智能DNS映射。 创建智能DNS组1。 配置原始服务器地址1.1.1.10。 配置一条智能DNS映射,将回应给ISP2用户的地址设置为ISP2的地址2.2.2.10。 退出智能DNS组视图。 3.配置NAT Server功能。 为ISP1服务器配置NAT Server,将1.1.1.10映射为10.1.1.10,使ISP1用户能够访问ISP1服务器。 为ISP2服务器配置NAT Server,将2.2.2.10映射为10.1.1.10,使ISP2用户能够访问ISP1服务器。 4.配置源进源出功能。 [FW] interface GigabitEthernet0/0/1 1<FW> system-view
[FW] dns-smart enabl[FW] dns-smart group 1 type single
[FW-dns-smart-group-1] real-server-ip 1.1.1.10
[FW-dns-smart-group-1] out-interface GigabitEthernet0/0/2 map 2.2.2.10
[FW-dns-smart-group-1] quit
[FW] nat server for_isp1 global 1.1.1.10 inside 10.1.1.10 no-revers
[FW] nat server for_isp2 global 2.2.2.10 inside 10.1.1.10 no-reverse
[FW-GigabitEthernet0/0/1] ip address 1.1.1.2 24
[FW-GigabitEthernet0/0/1] gateway 1.1.1.1
[FW-GigabitEthernet0/0/1] redirect-reverse next-hop 1.1.1.1
[FW-GigabitEthernet0/0/1] quit
[FW] interface GigabitEthernet0/0/2
[FW-GigabitEthernet0/0/2] ip address 2.2.2.2 24
[FW-GigabitEthernet0/0/2] gateway 2.2.2.1
[FW-GigabitEthernet0/0/2] redirect-reverse next-hop 2.2.2.1
[FW-GigabitEthernet0/0/2] quit
