华为DHCP中继配置
发布作者:微思网络 发布时间:2023-04-12 浏览量:0次

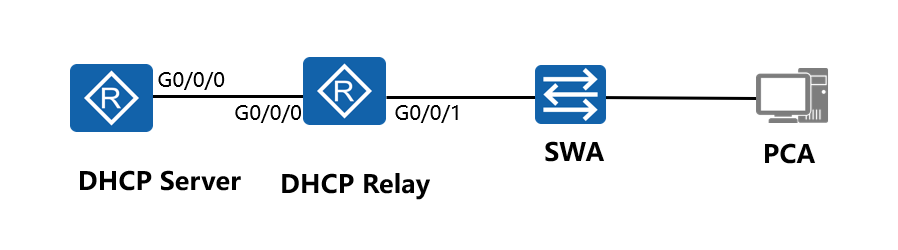

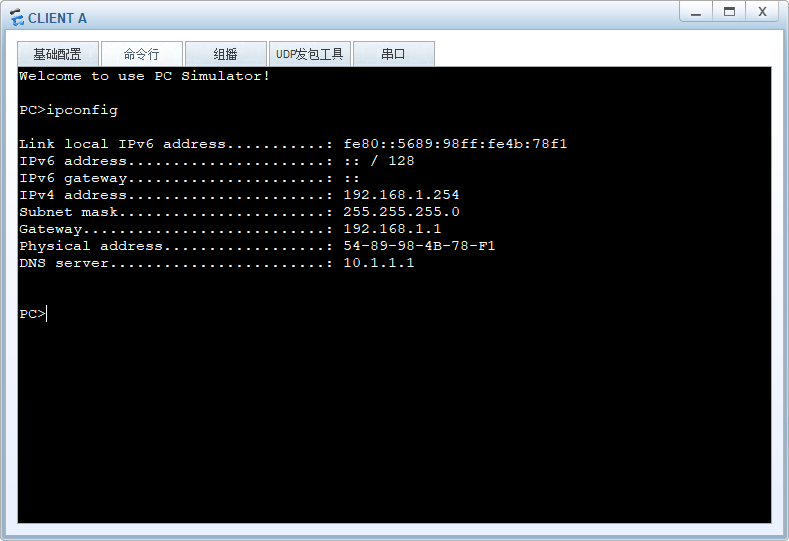

学习目的 掌握DHCP中继的配置方法 拓扑图 配置 步骤一:基础配置与IP编址 步骤二:配置DHCP中继 步骤三:配置DHCP中继(GW) 验证结果 在CLIENT A上面能够获取相应的Ip地址<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname DHCP-Server
[DHCP-Server]interface g0/0/0
[DHCP-Server-GigabitEthernet0/0/0]ip address 10.1.1.1 24
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname GW
[GW]interface GigabitEthernet0/0/0
[GW-GigabitEthernet0/0/0] ip address 10.1.1.2 255.255.255.0
[GW]interface GigabitEthernet0/0/1
[GW-GigabitEthernet0/0/1] ip address 192.168.1.1 255.255.255.0配置DHCP-Server: //DHCP服务器可以采用全局地址分配或者接口地址分配,此处以全局地址池分配地址为例
dhcp enable
ip pool DHCP-relay //"DHCP-relay"仅为DHCP地址池名称
ip route-static 192.168.1.0 24 10.1.1.2 //由于中继后的DHCP报文是一个源地址为192.168.1.1的单播报文,需要有回去的路由,当前为了简单,使用静态路由完成,正常网络内可以配置IGP使得地址能够通信dhcp server group DHCP //配置DHCP服务器组名
dhcp-server 10.1.1.1 //设定DHCP服务器地址
dhcp enable //中继设备也需要开启DHCP,否则后面接口下的命令不能使能
interface g0/0/1 //进入连接客户端的接口
ip address 192.168.1.1 24
dhcp select relay //启动DHCP Relay功能
dhcp relay server-select DHCP //设定DHCP Relay要使用的服务器组
