【技术分享】华为防火墙配置FTP服务器的负载均衡

发布作者:微思网络   发布时间:2023-03-21   浏览量:0


组网需求

如图1所示,企业有三台FTP服务器Server1、Server2和Server3,且这三台服务器的硬件性能顺次降低,Server1性能是Server2的两倍、Server2性能是Server3的两倍。通过配置负载均衡,让这三台服务器联合对外提供FTP服务,且三台服务器承载业务的多少与服务器硬件性能的高低匹配。通过配置健康检测实时监控这三台服务器是否可达。

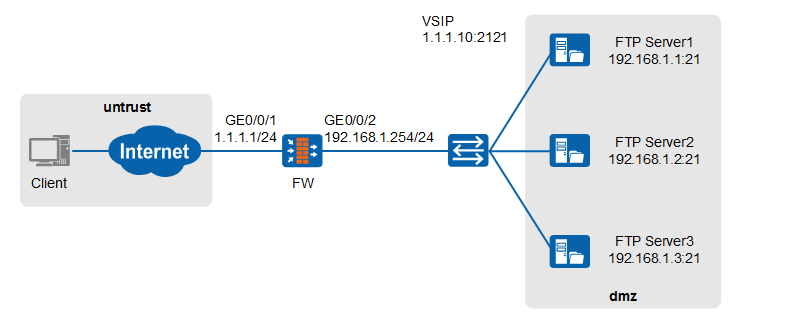

配置FTP服务器的负载均衡组网图



操作步骤

  1. 配置各个接口的IP地址,并将接口加入相应的安全区域

    <FW> system-view
    [FW] interface GigabitEthernet 0/0/1
    [FW-GigabitEthernet0/0/1] ip address 1.1.1.1 24
    [FW-GigabitEthernet0/0/1] quit
    [FW] interface GigabitEthernet 0/0/2
    [FW-GigabitEthernet0/0/2] ip address 192.168.1.254 24
    [FW-GigabitEthernet0/0/2] quit
    [FW] firewall zone untrust
    [FW-zone-untrust] add interface GigabitEthernet 0/0/1
    [FW-zone-untrust] quit
    [FW] firewall zone dmz
    [FW-zone-dmz] add interface GigabitEthernet 0/0/2
    [FW-zone-dmz] quit
  2. 配置安全策略

         # 配置untrust到dmz的安全策略,允许Internet用户访问内网的FTP服务器。策略的目的地址应该配置虚拟服务器的IP地址。
    [FW] security-policy
    [FW-policy-security] rule name policy1
    [FW-policy-security-rule-policy1] source-zone untrust
    [FW-policy-security-rule-policy1] destination-zone dmz
    [FW-policy-security-rule-policy1] destination-address 1.1.1.10 24
    [FW-policy-security-rule-policy1] action permit
    [FW-policy-security-rule-policy1] quit
    [FW-policy-security] quit
        # 配置local到dmz的安全策略,允许FW向实服务器发送健康探测报文。
  3. 配置服务器负载均衡功能和健康检查功能

    # 开启服务器负载均衡功能。
    [FW] slb enable
    # 配置会话保持。
    [FW] slb
    [FW-slb] persistence 0 sourceip
    [FW-slb-persistence-1] type source-ip aging-time 180
    [FW-slb-persistence-1] quit
    # 配置负载均衡算法。
    [FW-slb] group 0 vs-ftp-1.1.1.10
    [FW-slb-group-0] metric weight-least-connection
    # 配置实服务器Server1、Server2、Server3,服务器的权重值依次为4、2、1。
    [FW-slb-group-0] rserver 0 rip 192.168.1.1 port 21 weight 4 description server1
    [FW-slb-group-0] rserver 1 rip 192.168.1.2 port 21 weight 2 description server2
    [FW-slb-group-0] rserver 2 rip 192.168.1.3 port 21 weight 1 description server3
    # 配置健康检查功能。
    [FW-slb-group-0] health-check type icmp tx-interval 5 times 3
    [FW-slb-group-0] quit
    # 配置虚拟服务器的协议类型。
    [FW-slb] vserver 0 vs-ftp-1.1.1.10
    [FW-slb-vserver-0] protocol tcp
    # 配置虚拟服务器的IP地址和端口号。
    [FW-slb-vserver-0] vip 0 1.1.1.10
    [FW-slb-vserver-0] vport 2121
    # 配置会话保持。
    [FW-slb-vserver-0] persistence sourceip
    # 关联虚拟服务器和实服务器组。
    [FW-slb-vserver-0] group vs-ftp-1.1.1.10
    [FW-slb-vserver-0] quit
  4. 启用FTP协议的ASPF功能

    [FW] firewall detect ftp


验证

  1. 在FW上查看静态Server-map表,存在相应表项证明服务器负载均衡功能配置成功。


    [FW] display firewall server-map static
     Current Total Server-map : 1
     Type: SLB,  ANY -> 1.1.1.10:2121[vs-ftp-1.1.1.10/0],  Zone:---,  protocol:tcp
     Vpn: public -> public
  2. 在Client上ftp 1.1.1.10:2121可以连接到FTP服务器。

  3. 当服务器请求流量较大时,经过一段时间后,在FW上查看虚拟服务器和实服务器的运行情况,可见3个实服务器的总会话数、并发会话数比约为4:2:1。

    [FW] display slb vserver vs-http-1.1.1.10 verbose
    Virtual Server Information(Total 1)
    -------------------------------------------------------------------------------------------
      Virtual Server Name      : vs-ftp-1.1.1.10
      Virtual Server ID         : 0
      Virtual Server IP         : 1.1.1.10
      Protocol                  : tcp
      Virtual Server Port       : 2121
      Http X-forward Enable     : Disable
      Virtual Server Max-conn   : --
      Persistence Name/ID(Type) : sourceip/0(source-ip)
      Group Name                : vs-ftp-1.1.1.10
      Group ID                  : 0
      Virtual Server Statistics
       Current Connection       :112
       Total connection         :300
       Total Flow               :3247856_B
    ---------------------------------------------
    [FW] display slb group vs-http-1.1.1.10 verbose
    Group Information(Total 1)
    --------------------------------------------------------------------------------
    ----------------------------
      Group Name               : vs-http-1.1.1.10
      Group ID                 : 0
      Metric                   : weight-least-connection
      Source-nat Type          : NA
      Health Check Type        : icmp
      Real Server Number       : 3
        RserverID  IP Address       Weight  Max-connection  Status               Rat
    io  TotalSession  CurSession
        0          192.168.1.1      4       -               Admin-Active         57.
    03%            1525        65
        1          192.168.1.2      2       -               Admin-Active         28.
    42%             760        32
        2          192.168.1.3      1       -               Admin-Active         14.
    55%             389        15
    --------------------------------------------------------------------------------
    ----------------------------
