【干货】交换机管理

熟悉掌握交换机的管理，包括：密码恢复，IOS升级和备份，IOS恢复

掌握实际工程中控制线的操作

控制线和电脑的连接

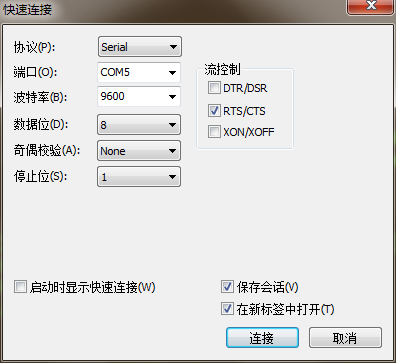

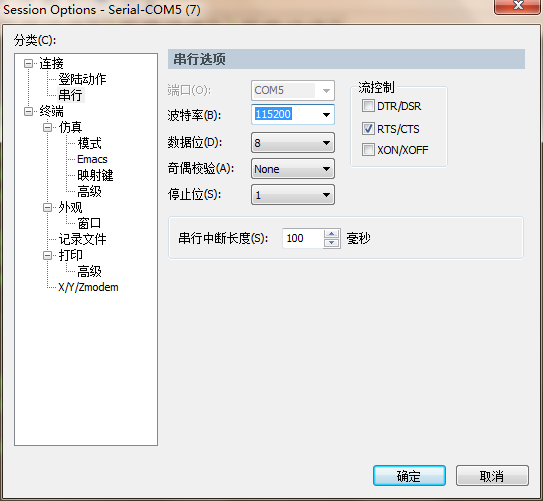

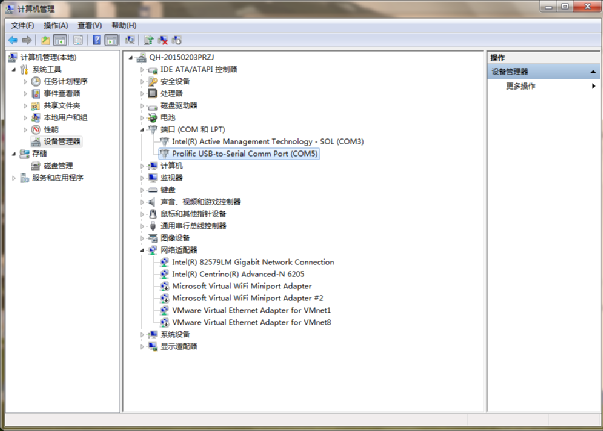

计算机->右键->管理->设备管理器->端口（是否存在（USB-serial驱动））->了解相应COM口（如com 5）->打开SecureCRT,选择快速连接，选择协议serial->选择相应com口，波特率9600（所有设备的默认值）

注：若不存在usb-serial驱动，则安装驱动精灵，下载相应驱动

操作步骤

① 先在交换机上设置一个密码，enable密码或者console密码都可，然后wr保存；

② 拔掉电源，再插回上电源，然后持续按住交换机指示灯下面的mode键，保持10s

钟，直到交换机进入到switch:模式

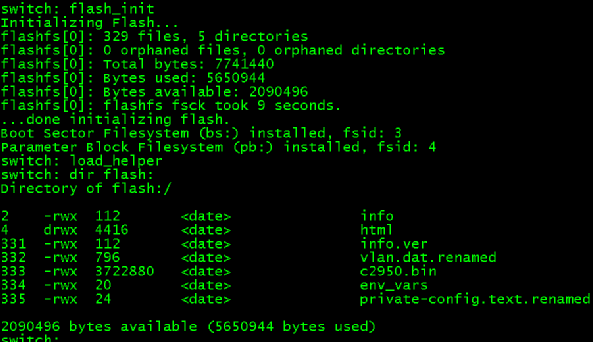

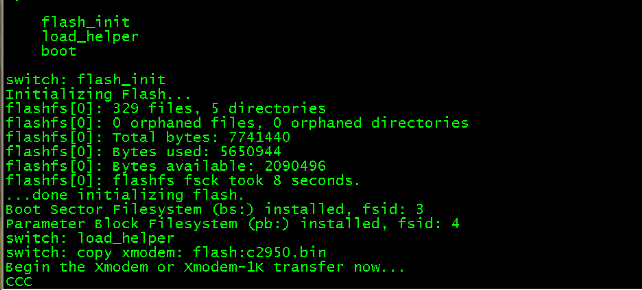

③ flash_init（初始化flash）

④ load_helper(加载帮助工具)

⑤ dir flash:

一般选择config.text,如果不存在，说明之前的网管，没有做好相应管理，此时配置文件可能存放在除IOS之外的所有文件之一，那一般建议，删除除IOS之外的所有文件，然后重启，系统会自动生成config.text文件，然后再重新实验；

本交换机保存启动配置文件的位置保存在“private-config.text.renamed”

删除的操作示例：delete flash:private-config.text.renamed

⑥方式一（不删除配置，以下操作以config.text为例）：

把保存启动配置文件的文件名改一个，使得下次启动时，索引不到相应的启动配置，

从而加载空配置

rename flash:config.text flash:123.text

boot


进入到特权模式

switch#rename flash：123.text flash:config.text（名字改回之前的配置文件名字，这样利于交换机管理，如果不改回来，那么下次配置文件将存储在123.text中）

copy flash:config.text running-config（把配置文件拷贝到当前配置文件中，只删除密码，而不删除其余配置）

conf t

no enable password


⑦方式二（删除所有启动配置文件）

switch:delete flash:config.text


boot


下次开机后，会自动生成config.text

实验环境

交换机和电脑通过网线相互连接（f0/1-f0）;利用控制线，控制交换机（图中蓝色的线）；

利用网线实现IOS的传输；

①直通线连接电脑与交换机

②设置电脑本地连接的地址（1.1.1.1/24）交换机管理地址（int vlan 1 ip add

1.1.1.2/24）

③测试连通性

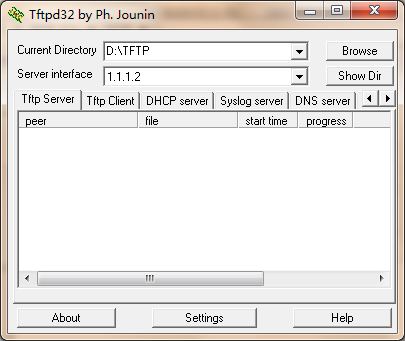

弄个TFTP服务器

①群共享下载（或者网上直接下载）

②选择将IOS备份的目录（或者选择升级IOS文件的目录），

图中设置的目录为D:\TFTP

③特权模式下

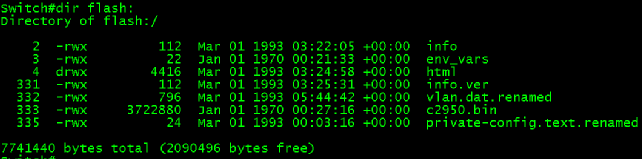

      dir flash:（查找需要备份的文件（xxx.bin,复制下来））

1、备份 ：copy flash: tftp:(flash：之后有个空格)

        键入IOS的文件名（例如：c2950.bin）,然后确认



  Source filename为要备份的源文件，address or name of remote host 为远程主机（即控制的电脑的IP）;destination filename 目的文件名，一般选择默认就好；


2、升级：copy tftp: flash:（过程原理一致，保证路径下有相应文件就行）
