一问带你了解什么是GRE隧道协议

1. GRE协议简介

GRE（General Routing Encapsulation ，通用路由封装）是对某些网络层协议(如IP和IPX)的数据报文进行封装，使这些被封装的报文能够在另一网络层协议(如IP)中传输。此外 GRE协议也可以作为VPN的第三层隧道协议连接两个不同的网络，为数据的传输提供一个透明的通道。

GRE主要有以下特点：

• 机制简单，无需维持状态，对隧道两端设备的CPU负担小；
• 本身不提供数据的加密，如果需要加密，可以与IPSec结合使用；
• 不提供流量控制和QoS

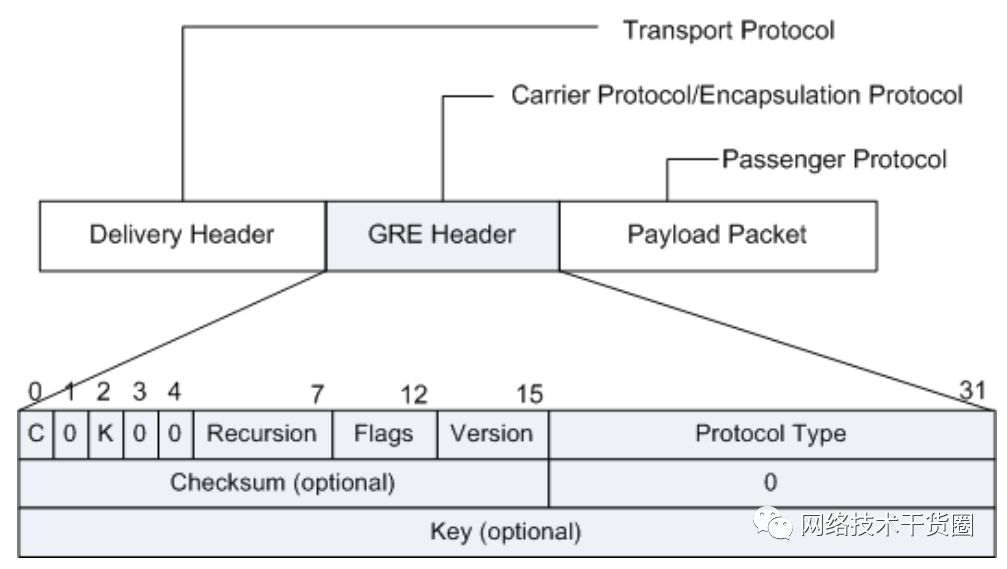

2. GRE报文格式

其中：

• Payload （净荷）： 系统接收到的需要封装和路由的原始数据报；
• Passenger Protocol（乘客协议）：报文封装之前所属的协议称为乘客协议
• Encapsulation Protocol（封装协议）： 用来封装乘客协议的协议称为封装协议，这里的GRE便是一个封装协议，也成为运载协议(Carrier Protocol);
• Transport Protocol（传输协议）：负责对封装后的报文进行转发的协议称为传输协议；_不同于传输层协议_。

GRE头部各字段含义：

3. GRE报文封装与解封装

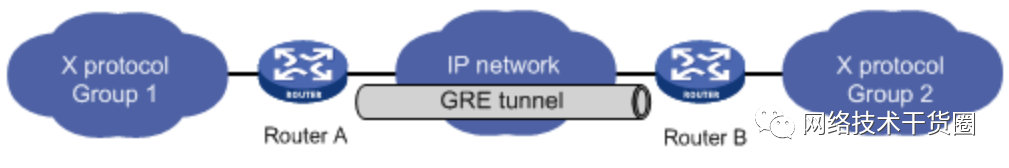

以下图为例:

3.1 报文封装

• Router A连接Group 1的接口收到X协议报文后，首先交由X协议处理；
• X协议检查报文头中的目的地址域来确定如何路由此包；
• 若报文的目的地址要经过Tunnel才能到达，则设备将此报文发给相应的Tunnel接口；
• Tunnel接口收到此报文后进行GRE封装，在封装IP报文头后，设备根据此IP包的目的地址及路由表对报文进行转发，从相应的网络接口发送出去。

3.2 报文解封装

• Router B从Tunnel接口收到IP报文，检查目的地址；
• 如果发现目的地是本路由器，则Router B剥掉此报文的IP报头，交给GRE协议处理（进行检验密钥、检查校验和及报文的序列号等）；
• GRE协议完成相应的处理后，剥掉GRE报头，再交由X协议对此数据报进行后续的转发处理。
• 随着报文的封装、解封装,会导致有效数据传输效率降低, 从而导致设备对GRE数据转发速率降低。

4. GRE的安全选项

为了提高GRE隧道的安全性，GRE还支持由用户选择设置Tunnel接口的识别关键字（或称密钥），以及对隧道封装的报文进行端到端校验(校验和)。
在RFC 1701中规定：

• 若GRE报文头中的Key标识位置1，则收发双方将进行通道识别关键字的验证，只有Tunnel两端设置的识别关键字完全一致时才能通过验证，否则将报文丢弃。
• 若GRE报文头中的Checksum标识位置1，则校验和有效。发送方将根据_GRE头及Payload信息计算校验和_，并将包含校验和的报文发送给对端。接收方对接收到的报文计算校验和，并与报文中的校验和比较，如果一致则对报文进行进一步处理，否则丢弃。

5. 应用范围

GRE(点对点类型)主要应用于一下几种环境：

5.1 多协议的本地网通过单一协议的骨干网传输

上图中：Group 1和Group 2是运行Novell IPX协议的本地网，Team 1和Team 2是运行IP协议的本地网。通过在Router A和Router B之间采用GRE协议封装的隧道，Group 1和Group 2、Team 1和Team 2可以互不影响地进行通信

5.2 扩大了跳数受限协议（如RIP）的工作范围

两台终端之间的跳数超过15（RIP路由协议），它们将无法通信。通过在网络中使用隧道可以隐藏一部分跳数，从而扩大网络的工作范围

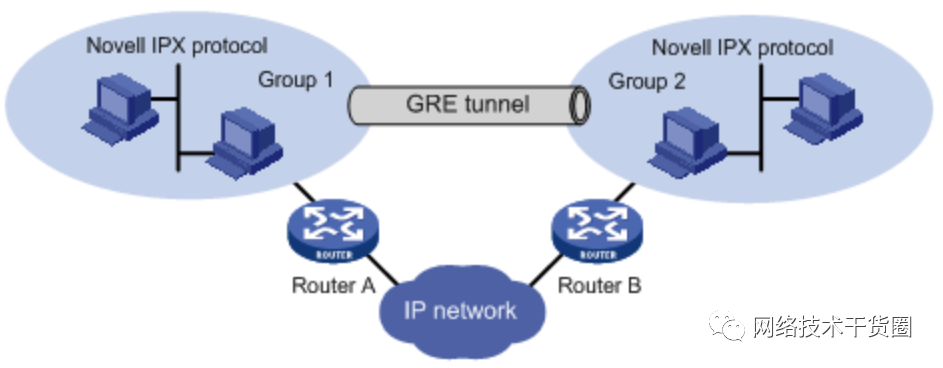

5.3 将一些不能连续的子网连接起来，用于组建VPN

运行Novell IPX协议的两个子网Group 1和Group 2分别在不同的城市，通过使用隧道可以实现跨越广域网的VPN.

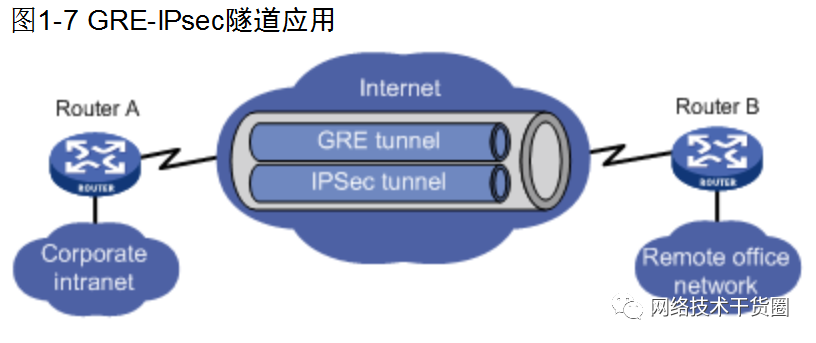

5.4 和IPsec结合使用

GRE可以和IPsec结合使用，即对于路由协议、语音、视频等数据先进行GRE封装，再对封装后的报文进行IPsec的加密处理，以提高数据在隧道中传输的安全性。

6 点到多点GRE隧道

6.1 点到多点GRE隧道产生背景

传统的GRE隧道是一个点到点的连接。GRE应用于如上图所示的企业网时，需要在企业中心节点和各个分支机构之间建立多条点到点GRE隧道。当企业分支机构众多时，配置工作量巨大；而且，如果新增分支机构，则需要在中心节点上增加配置，增加了网络维护的负担；此外，分支机构采用ADSL等方式拨号上网时，分支机构公网地址的不确定性也增加了中心节点配置的复杂度。

虽然动态VPN技术，如DVPN（Dynamic Virtual Private Network，动态虚拟私有网络），可以学习公网地址和私网地址的对应关系，并动态地在中心节点和分支机构、不同分支机构之间建立隧道，但是目前动态VPN技术没有统一的规范，各个厂商都采用私有协议实现动态VPN，无法互通。

点到多点GRE隧道很好地解决了上述问题，非常适用于分支机构众多的企业网络。点到多点GRE隧道组网中，需要在中心节点上配置点到多点GRE模式的隧道接口（以下简称为点到多点GRE隧道接口）、分支机构上配置传统的点到点GRE over IPv4模式的隧道接口（以下简称为点到点GRE隧道接口），这样就可以实现在中心节点和多个分支机构之间动态建立隧道

6.2 点到多点GRE隧道工作原理

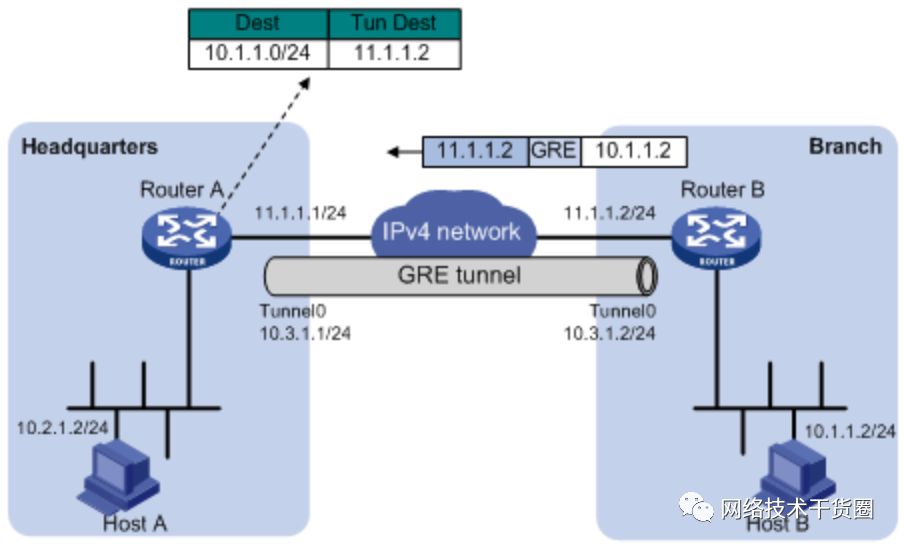

与_点到点GRE隧道接口不同的是_，点到多点GRE隧道接口上不需要手工配置隧道目的地址，而是根据接收到的GRE报文动态学习隧道目的地址。如图2-2所示，配置了点到多点GRE隧道接口的设备（Router A）接收到对端设备（Router B）发送的GRE报文后，从该报文中获取传输协议（IPv4）报文头的源地址和乘客协议（IPv4）报文头的源地址，分别作为隧道的目的地址和报文的目的地址（即分支网络的私网地址），建立一条隧道表项。

通过点到多点GRE隧道转发报文时，设备根据报文的目的地址，在隧道表项中查找对应的隧道目的地址，使用此地址作为GRE封装传输协议（IPv4）报文头的目的地址。最初是没有目的地址表项的，必须先学到以后才可以双方通信，之前只能单方通信。

6.3 应用场景

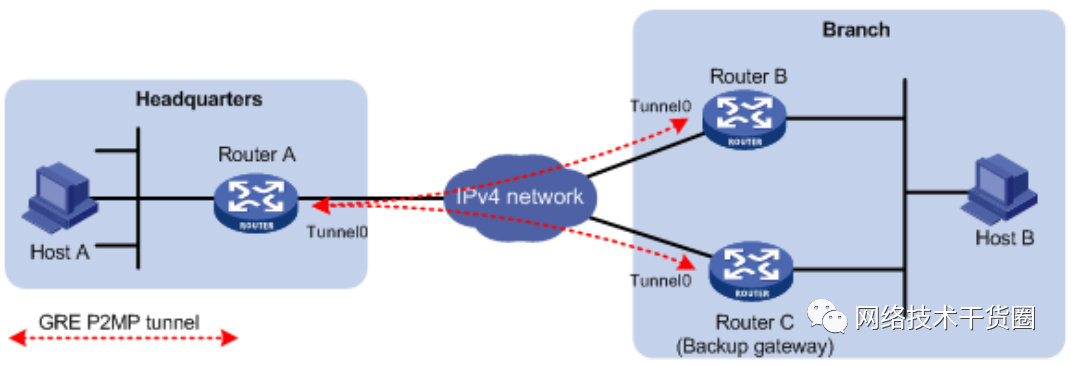

6.3.1 分支机构的GRE隧道备份

为了提高网络的可靠性，分支机构可以部署多台网关设备，在中心节点和多个网关设备之间分别建立GRE隧道，形成备份。

在分支机构的网关设备上创建GRE隧道时，可以设置GRE Key。中心节点根据分支机构发送的GRE报文创建隧道表项时，从该GRE报文中获取GRE Key，记录在隧道表项中。中心节点根据GRE Key来判断隧道表项的优先级，并根据优先级最高的隧道表项转发报文，优先级低的隧道表项作为备份。未记录GRE Key的表项优先级最高；记录了GRE Key的表项，Key值越小优先级越高。

• 只能在分支节点的点到点GRE隧道接口上配置GRE Key，中心节点的点到多点GRE隧道接口上不能配置GRE Key

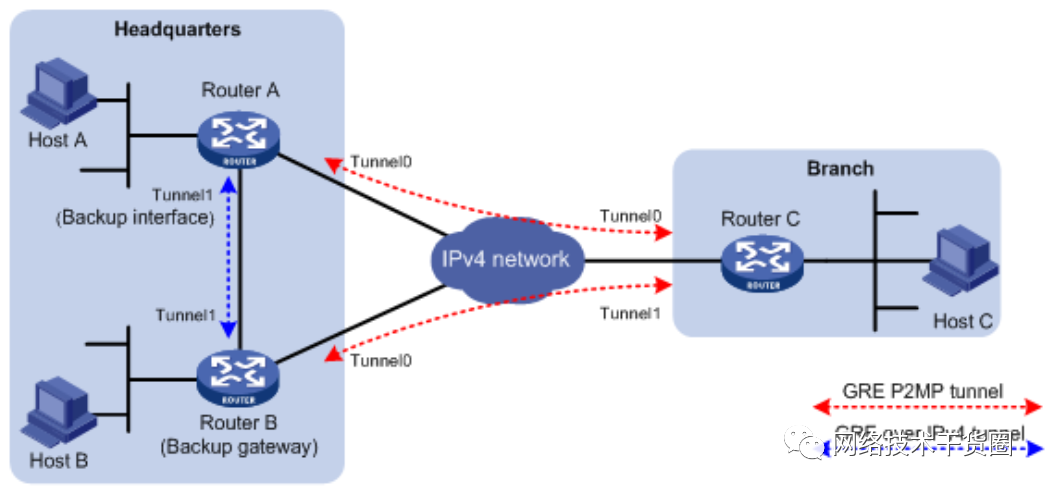

6.3.2 中心节点的GRE隧道备份

为了提高网络的可靠性，中心网络可以部署多台网关设备，通过在主设备（Router A）上为点到多点GRE隧道指定备份接口（Tunnel1接口），实现中心网络设备和传输路径的备份。当主设备与分支机构之间的链路出现故障时，发送给分支机构的报文在主设备上查找不到匹配的隧道表项，主设备通过备份接口把该报文发送给备份设备（Router B），由备份设备将报文发送到分支机构。备份接口应配置为GRE over IPv4模式的隧道接口。

当主设备上存在隧道表项时，备份接口也可以参与转发隧道的选择，根据优先级决定是否采用备份接口转发报文。如果没有为备份接口配置GRE Key，则其优先级低于所有的点到多点隧道表项；如果为备份接口配置了GRE Key，则与点到多点隧道表项中记录的GRE Key比较，Key值小的优先级高

6.4 点到多点GRE隧道优缺点

6.4.1 优点：

• 配置简单。中心节点上只需配置点到多点GRE隧道，无需在中心节点上创建到达每个分支机构的点到点GRE隧道。
• 维护代价小。增加分支机构时，中心节点会动态学习到新增分支机构的地址，并与其建立隧道，无需手工配置。
• 分支机构接入方式灵活。中心节点动态学习隧道的目的地址，分支机构是否动态获取公网地址（如采用ADSL等拨号方式接入网络）对中心节点的配置没有影响。
• 以标准的GRE协议为基础，不需要特殊的协议或者私有协议来配合使用，具有较好的互通性。
• 对于分支机构使用的网关设备没有特殊要求，只要支持GRE协议即可，避免用户网络设备的重复投资。
• 支持分支机构和中心节点的GRE隧道备份，提高网络的可靠性。

6.4.2 缺点：

• 点到多点GRE隧道的传输协议和乘客协议只能是IPv4。
• 点到多点GRE隧道组网中，中心网络不能主动向分支网络发送报文。只有中心网络接收到分支网络的报文，并在中心节点上建立隧道表项后，中心网络发往分支网络的报文才能转发成功。
• 点到多点GRE隧道组网中，分支网络之间无法建立隧道，不能通信。

•
