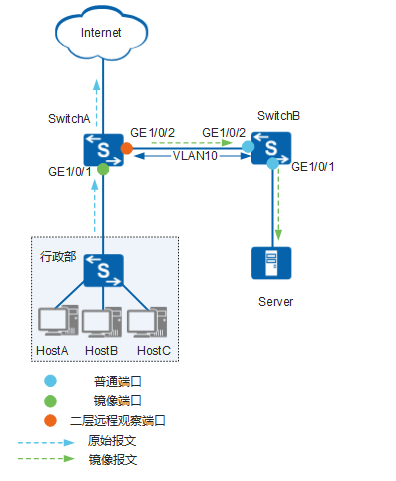

实验拓扑： 实验需求： 如图1所示，某公司行政部通过SwitchA与外部Internet通信，监控设备Server通过SwitchB与SwitchA相连。 现在希望Server能够远程对行政部访问Internet的流量进行监控。 操作步骤： 配置观察端口 配置镜像端口 在SwitchB上创建VLAN，配置接口加入VLAN 验证配置结果 # 在SwitchA上配置接口GE1/0/2为二层远程观察端口，二层远程镜像VLAN为VLAN 10。
<HUAWEI> system-view
[HUAWEI] sysname SwitchA
[SwitchA] observe-port 1 interface gigabitethernet 1/0/2 vlan 10
# 配置观察端口不再转发数据报文。
[SwitchA] observe-port 1 forwarding disable# 在SwitchA上配置接口GE1/0/1为镜像端口，将其入方向绑定到二层远程观察端口，即将镜像端口接收到的报文复制一份到二层远程观察端口。
[SwitchA] interface gigabitethernet 1/0/1
[SwitchA-GigabitEthernet1/0/1] port-mirroring to observe-port 1 inbound
[SwitchA-GigabitEthernet1/0/1] return# 在SwitchB上创建VLAN10，关闭该VLAN的MAC地址学习功能，并将接口GE1/0/1和GE1/0/2加入VLAN10。
<HUAWEI> system-view
[HUAWEI] sysname SwitchB
[SwitchB] vlan 10
[SwitchB-vlan10] mac-address learning disable
[SwitchB-vlan10] quit
[SwitchB] interface gigabitethernet 1/0/1
[SwitchB-GigabitEthernet1/0/1] port link-type access
[SwitchB-GigabitEthernet1/0/1] port default vlan 10
[SwitchB-GigabitEthernet1/0/1] quit
[SwitchB] interface gigabitethernet 1/0/2
[SwitchB-GigabitEthernet1/0/2] port link-type trunk
[SwitchB-GigabitEthernet1/0/2] port trunk allow-pass vlan 10
[SwitchB-GigabitEthernet1/0/2] return# 查看观察端口的配置情况。
<SwitchA> display observe-port
----------------------------------------------------------------------
Index : 1
Untag-packet : No
Forwarding : No
Interface : GigabitEthernet1/0/2
Vlan : 10
----------------------------------------------------------------------
# 查看镜像端口的配置情况。
<SwitchA> display port-mirroring
----------------------------------------------------------------------
Observe-port 1 : GigabitEthernet1/0/2
----------------------------------------------------------------------
Port-mirror:
----------------------------------------------------------------------
Mirror-port Direction Observe-port
----------------------------------------------------------------------
1 GigabitEthernet1/0/1 Inbound Observe-port 1
----------------------------------------------------------------------
