【技术分享】VXLAN接入方式
发布作者：微思网络 发布时间：2023-02-03 浏览量：0次

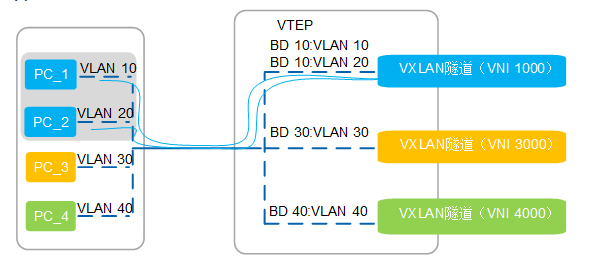

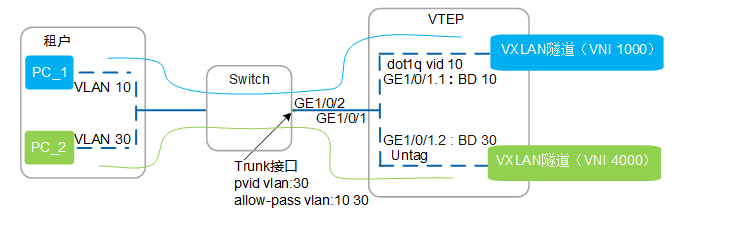

在VXLAN网络中，将VNI以1:1方式映射到广播域BD。当报文到达VTEP后，VTEP只要能够识别出报文所属的BD，就能够选择正确的VXLAN隧道进行转发。VTEP有两种方式识别报文所属的VXLAN。 基于网络规划，在VTEP上建立VLAN与BD的一对一或多对一的映射。这样，当VTEP收到业务侧报文后，根据VLAN与BD以及BD与VNI的对应关系即能够选择相应的VXLAN隧道进行转发。 如图1所示，VLAN 10与VLAN 20同属于BD 10，VTEP上存在BD 10与VLAN 10和VLAN 20的对应关系，同时BD 10对应的VXLAN的VNI为1000。这样当VTEP接收到PC_1或PC_2的报文时，就能够选择正确的VXLAN隧道进行转发。 图1 基于VLAN识别报文所属的VXLAN 报文的流封装类型可概括地分为携带指定VLAN Tag与不携带VLAN Tag两种。基于此，在VTEP连接下行业务的物理接口上创建二层子接口，并配置二层子接口对报文的不同处理方式，同时将二层子接口与BD进行一一映射。这样业务侧报文到达VTEP后，即会进入指定的二层子接口。VTEP即能够根据二层子接口与BD的映射关系，以及BD与VNI的映射关系，选择正确的VXLAN隧道进行报文转发。 进行VXLAN解封装后： X系列单板：根据子接口上QinQ终结配置的ce-vid和pe-vid为报文添加两层VLAN Tag，再转发。 表1 不同流封装类型的二层子接口对报文的缺省处理方式 如图2所示，VTEP基于物理接口GE1/0/1有两个子接口，不同的流封装类型与不同的BD进行绑定。PC_1与PC_2分别属于VLAN 10和VLAN 30，二层交换机上行连接VTEP的接口上配置的接口类型是Trunk，允许通过的VLAN为10和30，PVID为VLAN 30。当PC_1发出的报文经过该接口时，由于接口的缺省VID与报文的VID不同，直接透传该报文到VTEP；当PC_2发出的报文经过该接口时，由于报文的VID与接口的缺省VID相同，剥离VID=30的Tag。因此，PC_1与PC_2发出的报文到达VTEP的GE1/0/1接口时，一个是携带VLAN 10的，一个是不携带VLAN Tag的。为了区分两种报文，就必须要在GE1/0/1上分别创建dot1q和untag类型的二层子接口： 创建二层子接口GE1/0/1.1流封装类型为dot1q，允许携带指定VLAN Tag为10的报文进入VXLAN隧道。 创建二层子接口GE1/0/1.2流封装类型为untag，允许不携带VLAN Tag的报文进入VXLAN隧道。 当PC_1或PC_2的报文到达VTEP时，根据报文的Tag情况选择进入不同的二层子接口，之后，VTEP根据子接口与BD，以及BD与VNI的映射关系，即能够选择正确的VXLAN隧道进行报文转发。 图2 基于报文流封装类型识别报文所属的VXLAN流封装类型 允许进入VXLAN隧道的报文类型 对VXLAN报文进行封装处理 对VXLAN报文进行解封装处理 dotlq 只允许携带指定的一层VLAN Tag的报文进入VXLAN隧道。 进行VXLAN封装时，会剥离原始报文的VLAN Tag。 进行VXLAN解封装后，会根据子接口上dot1q终结配置的vid为报文添加VLAN Tag，再转发。 untag 只允许不携带VLAN Tag的报文进入VXLAN隧道。 进行VXLAN封装时，不对原始报文做处理，即不添加任何VLAN Tag。 进行VXLAN解封装后，不对报文做处理，包括VLAN Tag的添加、替换或剥离。 default 允许所有报文进入VXLAN隧道，不论报文是否携带VLAN Tag。 进行VXLAN封装时，不对原始报文做处理，包括添加、替换或剥离。 进行VXLAN解封装后，不对报文做处理，包括VLAN Tag的添加、替换或剥离。 qinq 只允许带有指定的两层VLAN Tag的报文进入VXLAN隧道。 进行VXLAN封装时，会剥离原始报文的所有VLAN Tag。
