VXLAN是NVO3中的一种网络虚拟化技术，通过将原主机发出的数据包封装在UDP中，并使用物理网络的IP、MAC作为外层头进行封装，然后在IP网络上传输，到达目的地后由隧道终结点解封装并将数据发送给目标主机。
通过VXLAN，虚拟网络可接入大量租户，且租户可以规划自己的虚拟网络，不需要考虑物理网络IP地址和广播域的限制，降低了网络管理的难度，同时满足虚拟机迁移和多租户的需求。
类似于传统的VLAN网络，VXLAN网络也有VXLAN网络内互访和VXLAN网络间互访。
通过VXLAN技术可以实现在已有三层网络上构建虚拟二层网络，实现主机之间的二层互通。VXLAN网络内互访如图1所示。

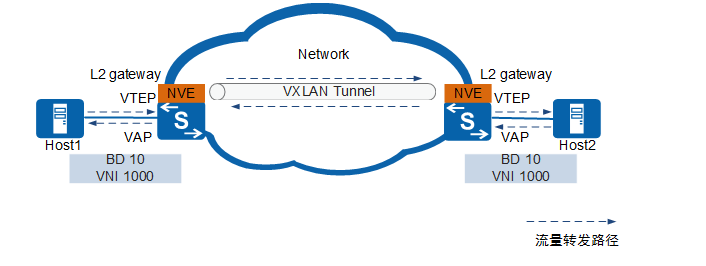

图1 VXLAN网络内互访
VXLAN网络内互访中涉及的概念如下：
网络标识VNI（VXLAN Network Identifier）
类似于传统网络中的VLAN ID，用于区分VXLAN段，不同VXLAN段的租户不能直接进行二层通信。一个租户可以有一个或多个VNI，VNI由24比特组成，支持多达16M的租户。
广播域BD（Bridge Domain）
类似传统网络中采用VLAN划分广播域方法，在VXLAN网络中通过BD划分广播域。
在VXLAN网络中，将VNI以1:1方式映射到广播域BD，一个BD就表示着一个广播域，同一个BD内的主机就可以进行二层互通。
VXLAN隧道端点VTEP（VXLAN Tunnel Endpoints）
VTEP可以对VXLAN报文进行封装和解封装。
VXLAN报文中源IP地址为源端VTEP的IP地址，目的IP地址为目的端VTEP的IP地址。一对VTEP地址就对应着一条VXLAN隧道。在源端封装报文后通过隧道向目的端VTEP发送封装报文，目的端VTEP对接收到的封装报文进行解封装。
虚拟接入点VAP（Virtual Access Point）
VXLAN业务接入点，可以基于VLAN或报文流封装类型接入业务：
o 基于VLAN接入业务：在VTEP上建立VLAN与BD的一对一或多对一的映射。这样，当VTEP收到业务侧报文后，根据VLAN与BD的映射关系，实现报文在BD内进行转发。
o 基于报文流封装类型接入业务：在VTEP连接下行业务的物理接口上创建二层子接口，并配置不同的流封装类型，使得不同的接口接入不同的数据报文。同时，将二层子接口与BD进行一一映射。这样业务侧报文到达VTEP后，即会进入指定的二层子接口。即根据二层子接口与BD的映射关系，实现报文在BD内进行转发。
网络虚拟边缘NVE（Network Virtualization Edge）
NVE是实现网络虚拟化功能的网络实体。报文经过NVE封装转换后，NVE间就可基于三层基础网络建立二层虚拟化网络。
二层网关
类似传统网络的二层接入设备，在VXLAN网络中通过二层网关解决租户接入VXLAN虚拟网络，也可用于同一VXLAN虚拟网络的子网通信。
集中式网关是指将三层网关集中部署在一台设备上，如图2所示，所有跨子网的流量都经过三层网关进行转发，实现流量的集中管理。

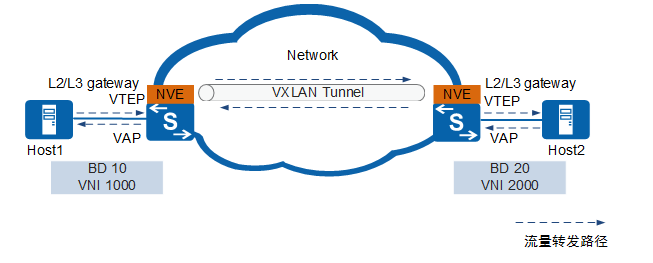

图2 VXLAN网络间互访
VXLAN网络间互访中涉及的概念如下：
三层网关
类似传统网络中不同VLAN的用户间不能直接进行二层互访，不同VNI之间的VXLAN及VXLAN和非VXLAN之间也不能直接相互通信。为了使VXLAN之间，以及VXLAN和非VXLAN之间能够进行通信，引入了VXLAN三层网关的概念。
三层网关用于VXLAN虚拟网络的跨子网通信以及外部网络的访问。
VBDIF接口
类似于传统网络中采用VLANIF解决不同广播域互通的方法，在VXLAN中引入了VBDIF的概念。
VBDIF接口在VXLAN三层网关上配置，是基于BD创建的三层逻辑接口。通过VBDIF接口配置IP地址可实现不同网段的VXLAN间，及VXLAN和非VXLAN的通信，也可实现二层网络接入三层网络。
分布式网关是指将VXLAN二层网关和三层网关部署在同一台设备上，如图3所示，VTEP设备既作为VXLAN网络中的二层网关设备，与主机对接，用于解决终端租户接入VXLAN虚拟网络的问题。同时也作为VXLAN网络中的三层网关设备，实现跨子网的终端租户通信，以及外部网络的访问。仅BGP EVPN方式部署VXLAN网络时支持分布式网关。

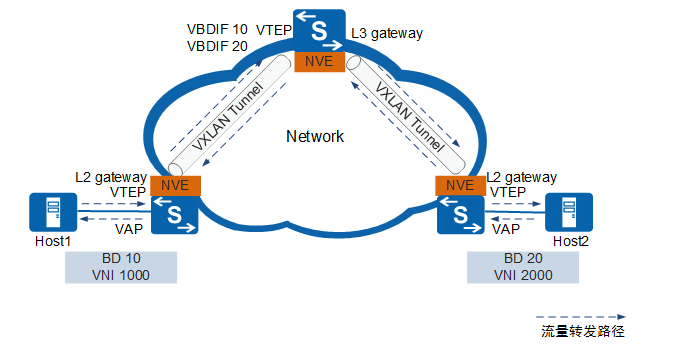

图3 VXLAN网络间互访

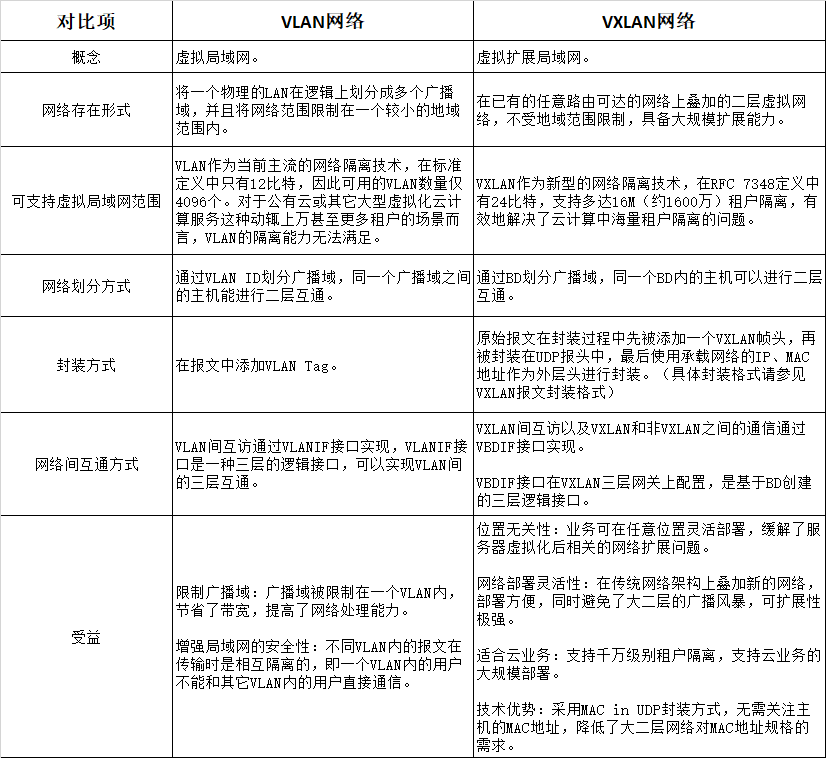

上面介绍VXLAN相关概念时与传统网络中的VLAN进行了对比，下面总结VXLAN与VLAN的差别。
