【案例分享】华为防火墙出接口方式的单服务器智能DNS配置
发布作者：微思网络 发布时间：2022-11-02 浏览量：0次

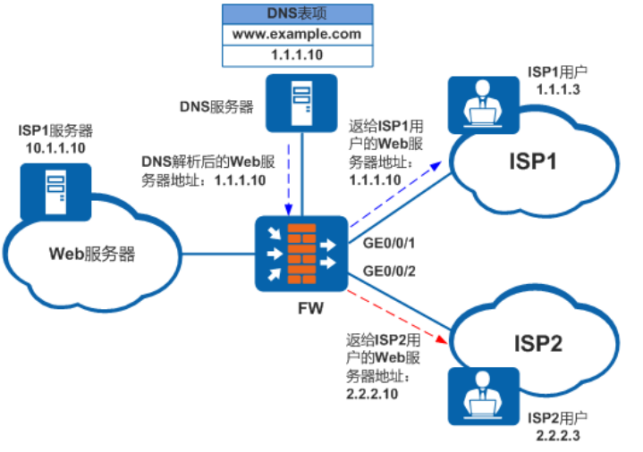

介绍出接口方式的单服务器智能DNS的配置举例。 如图1所示，企业部署了一台ISP1服务器对外提供Web服务，域名为www.example.com。ISP1服务器的私网IP地址为10.1.1.10，服务器映射后的公网IP地址为1.1.1.10。企业的DNS服务器上存在域名www.example.com与ISP1服务器地址1.1.1.10的对应关系。 ISP1用户访问www.example.com时，会通过DNS解析并得到ISP1服务器地址1.1.1.10，然后通过ISP1网络访问企业的ISP1服务器。 企业还从ISP2申请了一个公网IP地址2.2.2.10。企业希望ISP2用户访问www.example.com时，能够通过DNS解析得到这个ISP2地址，然后通过ISP2网络访问企业的ISP1服务器。 图1 出接口方式的单服务器智能DNS组网图 由于企业内网只部署了一台Web服务器，因此需要配置出接口方式的单服务器智能DNS功能。而单服务器智能DNS需要配合NAT Server功能一起使用。具体配置思路如下： 1.启用智能DNS功能。 2.配置出接口方式的单服务器智能DNS功能。 3.配置NAT Server功能。 o为ISP1服务器配置NAT Server，使服务器以公网IP对外提供服务。 o为ISP2地址2.2.2.10配置NAT Server，FW将2.2.2.10映射为10.1.1.10，使ISP2用户能够访问ISP1服务器。 4.配置源进源出功能。 1、启用智能DNS功能。 2、创建智能DNS组，并在组中配置原始服务器地址和智能DNS映射。 3、配置NAT Server功能。 4、配置源进源出功能。<FW> system-view
[FW] dns-smart enablea.创建智能DNS组1。
[FW] dns-smart group 1 type single
b.配置原始服务器地址1.1.1.10。
[FW-dns-smart-group-1] real-server-ip 1.1.1.10
c.配置一条智能DNS映射，将回应给ISP2用户的地址设置为ISP2的地址2.2.2.10。
[FW-dns-smart-group-1] out-interface GigabitEthernet0/0/2 map 2.2.2.10
d.退出智能DNS组视图。
[FW-dns-smart-group-1] quita.为ISP1服务器配置NAT Server，将1.1.1.10映射为10.1.1.10，使ISP1用户能够访问ISP1服务器。
[FW] nat server for_isp1 global 1.1.1.10 inside 10.1.1.10 no-reverse
b.为ISP2服务器配置NAT Server，将2.2.2.10映射为10.1.1.10，使ISP2用户能够访问ISP1服务器。
[FW] nat server for_isp2 global 2.2.2.10 inside 10.1.1.10 no-reverse[FW] interface GigabitEthernet0/0/1
[FW-GigabitEthernet0/0/1] ip address 1.1.1.2 24
[FW-GigabitEthernet0/0/1] gateway 1.1.1.1
[FW-GigabitEthernet0/0/1] redirect-reverse next-hop 1.1.1.1
[FW-GigabitEthernet0/0/1] quit
[FW] interface GigabitEthernet0/0/2
[FW-GigabitEthernet0/0/2] ip address 2.2.2.2 24
[FW-GigabitEthernet0/0/2] gateway 2.2.2.1
[FW-GigabitEthernet0/0/2] redirect-reverse next-hop 2.2.2.1
[FW-GigabitEthernet0/0/2] quit#
nat server for_isp1 global 1.1.1.10 inside 10.1.1.10 no-reverse
nat server for_isp2 global 2.2.2.10 inside 10.1.1.10 no-reverse
#
dns-smart enable
#
interface GigabitEthernet0/0/1
ip address 1.1.1.2 255.255.255.0
redirect-reverse next-hop 1.1.1.1
gateway 1.1.1.1
#
interface GigabitEthernet0/0/2
ip address 2.2.2.2 255.255.255.0
redirect-reverse next-hop 2.2.2.1
gateway 2.2.2.1
#
dns-smart group 1 type single
real-server-ip 1.1.1.10
out-interface GigabitEthernet0/0/2 map 2.2.2.10
