来咯，展示！配置静态MAC示例
发布作者：微思网络 发布时间：2022-08-19 浏览量：0次

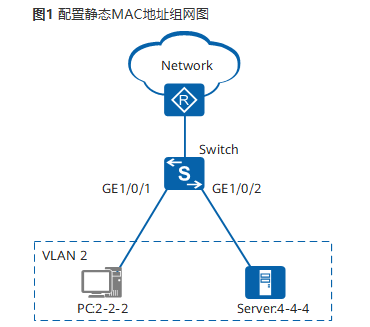

MAC地址表项是交换机通过报文的源MAC地址学习过程而自动生成的，而通过用户手动配置也可以生成静态的MAC地址表项。 手动配置静态MAC，一般是为了防止假冒身份的非法用户骗取数据，由网络管理员手动在MAC地址表中添加合法用户的MAC地址表项。 手动配置静态MAC地址表项的数量比较大时，不便于网络管理员维护，此时可以使用端口安全功能实现MAC地址和接口的动态绑定。 本举例适用于S系列交换机所有产品的所有版本。 组网需求 如图1所示，服务器通过GE1/0/2接口连接交换机。为避免交换机在转发目的地址为服务器地址的报文时进行广播，要求在交换机上设置服务器的静态MAC地址表项，使交换机始终通过GE1/0/2接口单播发送去往服务器的报文。为了保证PC用户和服务器的安全通信，同时把PC用户的MAC地址和接口GE1/0/1静态绑定。 配置思路 采用如下思路配置静态MAC： 1. 在交换机上创建VLAN，并将接口加入VLAN，实现二层转发功能。 2. 在交换机上配置服务器的静态MAC地址表项。 3. 在交换机上配置PC的静态MAC地址表项。 操作步骤 在Switch上创建VLAN 2，并把接口GE1/0/1和GE1/0/2加入VLAN 2 在Switch上添加服务器对应的静态MAC地址表项 在Switch上添加PC对应的静态MAC地址表项 检查配置结果 配置文件<HUAWEI> system-view
[HUAWEI] sysname Switch
[Switch] vlan batch 2 //创建VLAN 2
[Switch] interface gigabitethernet 1/0/1
[Switch-GigabitEthernet1/0/1] port link-type access //和接入设备PC相连的接口类型必须是access，接口默认类型不是access，需要手动配置为access
[Switch-GigabitEthernet1/0/1] port default vlan 2 //接口GE1/0/1加入VLAN 2
[Switch-GigabitEthernet1/0/1] quit
[Switch] interface gigabitethernet 1/0/2 //接口GE1/0/2的配置方法和接口GE1/0/1相同
[Switch-GigabitEthernet1/0/2] port link-type access
[Switch-GigabitEthernet1/0/2] port default vlan 2
[Switch-GigabitEthernet1/0/2] quit[Switch] mac-address static 4-4-4 gigabitethernet 1/0/2 vlan 2
[Switch] mac-address static 2-2-2 gigabitethernet 1/0/1 vlan 2
# 在任意视图下执行display mac-address static vlan 2命令，查看静态MAC表是否添加成功。
[Switch] display mac-address static vlan 2
--------------------------------------------------------------------------
MAC Address VLAN/VSI Learned-From Type
--------------------------------------------------------------------------
0002-0002-0002 2/- GE1/0/1 static
0004-0004-0004 2/- GE1/0/2 static
--------------------------------------------------------------------------
Total items displayed = 2Switch的配置文件
#
sysname Switch
#
vlan batch 2
#
interface GigabitEthernet1/0/1
port link-type access
port default vlan 2
#
interface GigabitEthernet1/0/2
port link-type access
port default vlan 2
#
mac-address static 0002-0002-0002 GigabitEthernet1/0/1 vlan 2
mac-address static 0004-0004-0004 GigabitEthernet1/0/2 vlan 2
#
return
