【案例分享】流量重定向配置

发布作者:微思网络   发布时间:2022-06-22   浏览量:0
配置需求

网络环境描述如下:
  1. Device A通过两条链路与Device B连接,同时Device A和Device B各自连接其他的设备;
  2. Device A上的端口GigabitEthernet1/0/1的链路类型为Trunk类型,且允许VLAN200和VLAN201的报文通过;
  3. Device A上的端口GigabitEthernet1/0/2和Device B上的端口GigabitEthernet1/0/2属于VLAN 200;
  4. Device A上的端口GigabitEthernet1/0/3和Device B上的端口GigabitEthernet1/0/3属于VLAN 201;
  5. Device A上接口Vlan-interface200的IP地址为200.1.1.1/24,接口Vlan-interface201的IP地址为201.1.1.1/24;
  6. Device B上接口Vlan-interface200的IP地址为200.1.1.2/24,接口Vlan-interface201的IP地址为201.1.1.2/24。

配置重定向至接口,满足如下需求:

  1. 将Device A的端口GigabitEthernet1/0/1接收到的源IP地址为2.1.1.1的报文转发至GigabitEthernet1/0/2;

  2. 将Device A的端口GigabitEthernet1/0/1接收到的源IP地址为2.1.1.2的报文转发至GigabitEthernet1/0/3;

  3. 对于Device A的端口GigabitEthernet1/0/1接收到的其它报文,按照查找路由表的方式进行转发。




组网图

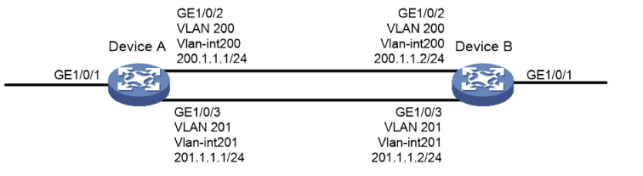

9-1 重定向至接口配置组网图





配置步骤


# 定义基本ACL 2000,对源IP地址为2.1.1.1的报文进行分类。

<DeviceA> system-view
[DeviceA] acl basic 2000
[DeviceA-acl-ipv4-basic-2000] rule permit source 2.1.1.1 0
[DeviceA-acl-ipv4-basic-2000] qui


# 定义基本ACL 2001,对源IP地址为2.1.1.2的报文进行分类。

[DeviceA] acl basic 2001
[DeviceA-acl-ipv4-basic-2001] rule permit source 2.1.1.2 0
[DeviceA-acl-ipv4-basic-2001] qui


# 定义类classifier_1,匹配基本ACL 2000。

[DeviceA] traffic classifier classifier_1
[DeviceA-classifier-classifier_1] if-match acl 2000
[DeviceA-classifier-classifier_1] qui


# 定义类classifier_2,匹配基本ACL 2001。

[DeviceA] traffic classifier classifier_2
[DeviceA-classifier-classifier_2] if-match acl 2001
[DeviceA-classifier-classifier_2] qui


# 定义流行为behavior_1,动作为重定向至GigabitEthernet1/0/2。

[DeviceA] traffic behavior behavior_1
[DeviceA-behavior-behavior_1] redirect interface gigabitethernet 1/0/2
[DeviceA-behavior-behavior_1] qui


# 定义流行为behavior_2,动作为重定向至GigabitEthernet1/0/3。

[DeviceA] traffic behavior behavior_2
[DeviceA-behavior-behavior_2] redirect interface gigabitethernet 1/0/3
[DeviceA-behavior-behavior_2] qui


# 定义策略policy,为类classifier_1指定流行为behavior_1,为类classifier_2指定流行为behavior_2。

[DeviceA] qos policy policy
[DeviceA-qospolicy-policy] classifier classifier_1 behavior behavior_1
[DeviceA-qospolicy-policy] classifier classifier_2 behavior behavior_2
[DeviceA-qospolicy-policy] qui


# 将策略policy应用到端口GigabitEthernet1/0/1的入方向上。

[DeviceA] interface gigabitethernet 1/0/1
[DeviceA-GigabitEthernet1/0/1] qos apply policy policy inboun
