【分享案例】流量监管典型配置
发布作者：微思网络 发布时间：2022-06-21 浏览量：0次
1
设备Device A通过接口GigabitEthernet1/0/3和设备Device B的接口GigabitEthernet1/0/1互连
Server、Host A、Host B可经由Device A和Device B访问Internet
Server、Host A与Device A的GigabitEthernet1/0/1接口在同一网段
Host B与Device A的GigabitEthernet1/0/2接口在同一网段
要求在设备Device A上对接口GigabitEthernet1/0/1接收到的源自Server和Host A的报文流分别实施流量控制如下：
来自Server的报文流量约束为10240kbps，流量小于10240kbps时可以正常发送，流量超过10240kbps时则将违规报文的优先级设置为0后进行发送；
来自Host A的报文流量约束为2560kbps，流量小于2560kbps时可以正常发送，流量超过2560kbps时则丢弃违规报文；
对设备Device B的GigabitEthernet1/0/1和GigabitEthernet1/0/2接口收发报文有如下要求：
Device B的GigabitEthernet1/0/1接口接收报文的总流量限制为20480kbps，如果超过流量限制则将违规报文丢弃；
经由Device B的GigabitEthernet1/0/2接口进入Internet的报文流量限制为10240kbps，如果超过流量限制则将违规报文丢弃。

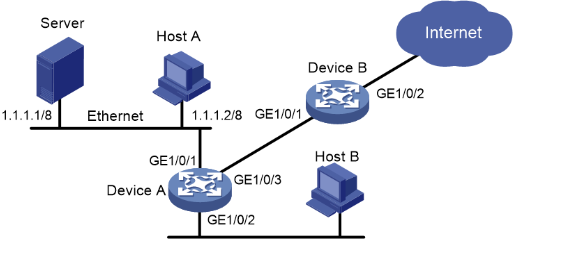

图4-5 流量监管配置组网图
(1) 配置设备Device A
# 配置ACL规则列表，分别匹配来源于Server和Host A的报文流。
<DeviceA> system-view
[DeviceA] acl basic 2001
[DeviceA-acl-ipv4-basic-2001] rule permit source 1.1.1.1 0
[DeviceA-acl-ipv4-basic-2001] quit
[DeviceA] acl basic 2002
[DeviceA-acl-ipv4-basic-2002] rule permit source 1.1.1.2 0
[DeviceA-acl-ipv4-basic-2002] qui
# 创建流分类server，匹配Server发出的报文流。[DeviceA] traffic classifier server
[DeviceA-classifier-server] if-match acl 2001
[DeviceA-classifier-server] qui
# 创建流分类host，匹配Host发出的报文流。[DeviceA] traffic classifier host
[DeviceA-classifier-host] if-match acl 2002
[DeviceA-classifier-host] qui
# 创建流行为server，动作为流量监管，cir为10240kbps，对超出限制的报文（红色报文）将其DSCP优先级设置为0后发送。[DeviceA] traffic behavior server
[DeviceA-behavior-server] car cir 10240 red remark-dscp-pass 0
[DeviceA-behavior-server] qui
# 创建流行为host，动作为流量监管，cir为2560kbps，由于默认对红色报文的处理方式就是丢弃，因此无需配置。[DeviceA] traffic behavior host
[DeviceA-behavior-host] car cir 2560
[DeviceA-behavior-host] qui
# 创建QoS策略，命名为car，将流分类server和流行为server进行关联；将流分类host和流行为host进行关联。[DeviceA] qos policy car
[DeviceA-qospolicy-car] classifier server behavior server
[DeviceA-qospolicy-car] classifier host behavior host
[DeviceA-qospolicy-car] qui
# 将QoS策略car应用到接口GigabitEthernet1/0/1的入方向上。[DeviceA] interface gigabitethernet 1/0/1
[DeviceA-GigabitEthernet1/0/1] qos apply policy car inboun
(2) 配置设备Device B
# 配置高级ACL3001，匹配HTTP报文。
<DeviceB> system-view
[DeviceB] acl advanced 3001
[DeviceB-acl-adv-3001] rule permit tcp destination-port eq 80
[DeviceB-acl-adv-3001] qui
# 创建流分类http，匹配ACL 3001。[DeviceB] traffic classifier http
[DeviceB-classifier-http] if-match acl 3001
[DeviceB-classifier-http] quit# 创建流分类class，匹配所有报文。
[DeviceB] traffic classifier class
[DeviceB-classifier-class] if-match any
[DeviceB-classifier-class] quit# 创建流行为car_inbound，动作为流量监管，cir为20480kbps，由于默认对红色报文的处理方式就是丢弃，因此无需配置。
[DeviceB] traffic behavior car_inbound
[DeviceB-behavior-car_inbound] car cir 20480
[DeviceB-behavior-car_inbound] quit# 创建流行为car_outbound，动作为流量监管，cir为10240kbps。
[DeviceB] traffic behavior car_outbound
[DeviceB-behavior-car_outbound] car cir 10240
[DeviceB-behavior-car_outbound] quit# 创建QoS策略，命名为car_inbound，将流分类class和流行为car_inbound进行关联。
[DeviceB] qos policy car_inbound
[DeviceB-qospolicy-car_inbound] classifier class behavior car_inbound
[DeviceB-qospolicy-car_inbound] quit# 创建QoS策略，命名为car_outbound，将流分类http和流行为car_outbound进行关联。
[DeviceB] qos policy car_outbound
[DeviceB-qospolicy-car_outbound] classifier http behavior car_outbound
[DeviceB-qospolicy-car_outbound] quit# 将QoS策略car_inbound应用到接口GigabitEthernet1/0/1的入方向上。
[DeviceB] interface gigabitethernet 1/0/1
[DeviceB-GigabitEthernet1/0/1] qos apply policy car_inbound inbound# 将QoS策略car_outbound应用到接口GigabitEthernet1/0/2的出方向上。
[DeviceB] interface gigabitethernet 1/0/2
[DeviceB-GigabitEthernet1/0/2] qos apply policy car_outbound outboun
IP限速配置举例
要求在设备Device上对接口GigabitEthernet1/0/2接收到的报文流进行限速：对HostA～HostZ（源地址属于IP地址段2.1.1.1～2.1.1.100）进行IP限速，逐IP地址流量限速5kbps，网段内各IP地址的流量共享剩余带宽。 # 在接口GigabitEthernet1/0/2上对源地址属于IP地址段2.1.1.1～2.1.1.100内所有PC进行限速，网段内各IP地址的流量共享剩余带宽。

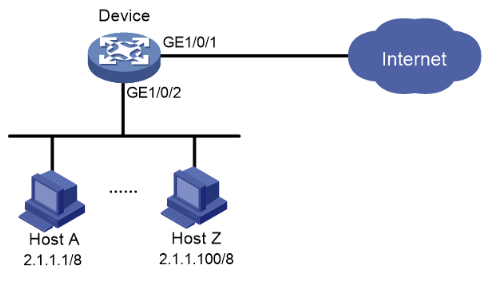

图4-6 IP限速配置组网图<Device> system-view
[Device] qos carl 1 source-ip-address range 2.1.1.1 to 2.1.1.100 per-address shared-bandwidth
[Device] interface gigabitethernet 1/0/2
[Device-GigabitEthernet1/0/2] qos car inbound carl 1 cir 500 cbs 1875 ebs 0 green pass red discard
[Device-GigabitEthernet1/0/2] qui
