实验！！华为设备基础配置
发布作者：微思网络 发布时间：2022-05-24 浏览量：0次
学习目标
掌握设备系统参数的配置方法，包括设备名称、系统时间及系统时区
掌握Console口空闲超时时长的配置方法
掌握登录信息的配置方法
掌握登录密码的配置方法
掌握保存配置文件的方法
掌握配置路由器接口IP地址的方法
掌握测试两台直连路由器连通性的方法
掌握重启设备的方法
拓扑图

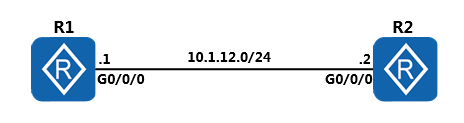

图1.1 设备基础配置拓扑图
场景
您是公司的网络管理员，现在公司购买了两台华为AR G3系列路由器。路由器在使用之前，需要先配置路由器的设备名称、系统时间及登录密码等管理信息。
操作步骤
执行display version命令，查看路由器的软件版本与硬件信息。
<Huawei>display version
Huawei Versatile Routing Platform Software
VRP (R) software, Version 5.160 (AR2200 V200R007C00SPC600)
Copyright (C) 2011-2016 HUAWEI TECH CO., LTD
Huawei AR2220E Router uptime is 0 week, 3 days, 21 hours, 43 minutes
BKP 0 version information:
......output omit......
步骤二 修改系统时间
VRP系统会自动保存时间，但如果时间不正确，可以在用户视图下执行clock timezone命令和clock datetime命令修改系统时间。
<Huawei>clock timezone Local add 08:00:00
<Huawei>clock datetime 12:00:00 2016-03-11
您可以修改Local字段为当前地区的时区名称。如果当前时区位于UTC+0时区的西部，需要把add字段修改为minus。
执行display clock命令查看生效的新系统时间。
<Huawei>display clock
2016-03-11 12:00:10
Friday
Time Zone(Local) : UTC+08:00
步骤三 帮助功能和命令自动补全功能
在系统中输入命令时，问号是通配符，Tab键是自动补全命令的快捷键。
<Huawei>display ?
Cellular Cellular interface
aaa AAA
access-user User access
accounting-scheme Accounting scheme
acl <Group> acl command group
actived-alarm Actived alarm
actual Current actual
alarm Alarm
als Als
antenna Current antenna that outputting radio
anti-attack Specify anti-attack configurations
ap <Group> ap command group
ap-auth-mode Display AP authentication mode
......output omit......
在输入信息后输入“？”可查看以输入字母开头的命令。如输入“dis？”，设备将输出所有以dis开头的命令。
在输入的信息后增加空格，再输入“？”，这时设备将尝试识别输入的信息所对应的命令，然后输出该命令的其他参数。例如输入“dis ？”，如果只有display命令是以dis开头的，那么设备将输出display命令的参数；如果以dis开头的命令还有其他的，设备将报错。
另外可以使用键盘上Tab键补全命令，比如键入“dis”后，按键盘“Tab”键可以将命令补全为“display”。如有多个以“dis”开头的命令存在，则在多个命令之间循环切换。
命令在不发生歧义的情况下可以使用简写，如“display”可以简写为“dis”或“disp”等，“interface”可以简写为“int”或“inter”等。
使用system-view命令可以进入系统视图，这样才可以配置接口、协议等内容。
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
步骤五 修改设备名称
配置设备时，为了便于区分，往往给设备定义不同的名称。如下我们依照实验拓扑图，修改设备名称。
修改R1路由器的设备名称为R1。
[Huawei]sysname R1
[R1]修改R3路由器的设备名称为R3。
[Huawei]sysname R2
[R2]
步骤六 配置登录信息
配置登陆标语信息来进行提示或进行登陆警告。执行header shell information命令配置登录信息。
[R1]header shell information "Welcome to the Huawei certification lab."
退出路由器命令行界面，再重新登录命令行界面，查看登录信息是否已经修改。
[R1]quit
<R1>quit
Configuration console exit, please press any key to log on
Welcome to the Huawei certification lab.
<R1>
步骤七 配置Console口参数
默认情况下，通过Console口登陆无密码，任何人都可以直接连接到设备，进行配置。
为避免由此带来的风险，可以将Console接口登录方式配置为密码认证方式，密码为密文形式的“Huawei@123”。
空闲时间指的是经过没有任何操作的一定时间后，会自动退出该配置界面，再次登陆会根据系统要求，提示输入密码进行验证。
设置空闲超时时间为20分钟，默认为10分钟（eNSP模拟的路由器设备默认为5分钟 交换机为10分钟）
[R1]user-interface console 0
[R1-ui-console0]authentication-mode password
Please configure the login password (maximum length 16):Huawei@123
[R1-ui-console0]
[R1-ui-console0] idle-timeout 20 0
执行display this命令查看配置结果。
[R1-ui-console0]display this
user-interface con 0
authentication-mode password
set authentication password cipher %$%$bvjBRib;H@s;Dxf!@Cm4BO4bq3Y&zoRdM%wO,%$%$
idle-timeout 20 0
user-interface vty 0 4
user-interface vty 16 20
退出系统，并使用新配置的密码登录系统。需要注意的是，在路由器第一次初始化启动时，也需要配置密码。
[R1-ui-console0]return
<R1>quit
Configuration console exit, please press any key to log on
Login authentication
Password: //你所输入的密码不会显示，输完按回车键
Welcome to Huawei certification lab
<R1>
步骤八 配置接口IP地址和描述信息
配置R1上GigabitEthernet 0/0/0接口的IP地址。使用点分十进制格式（如255.255.255.0）或根据子网掩码前缀长度配置子网掩码。
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 10.1.12.1 255.255.255.0
[R1-GigabitEthernet0/0/0]description This interface connects to R2-G0/0/0在当前接口视图下，执行display this命令查看配置结果。
[R1-GigabitEthernet0/0/0]display this
interface GigabitEthernet0/0/0
description This interface connects to R2-G0/0/0
ip address 10.1.12.1 255.255.255.0
执行display interface命令查看接口信息。
[R1]display interface GigabitEthernet0/0/0
GigabitEthernet0/0/0 current state : UP
Line protocol current state : UP
Last line protocol up time : 2020-03-13 17:05:26 UTC+08:00
Description:This interface connects to R2-G0/0/0
Route Port,The Maximum Transmit Unit is 1500
Internet Address is 10.1.12.1/24
IP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 00e0-fcd9-1de9
......output omit......从命令回显信息中可以看到，接口的物理状态与协议状态均为Up，表示对应的物理层与数据链路层均可用。
配置R3上GigabitEthernet 0/0/0接口的IP地址与描述信息。
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip address 10.1.12.2 255.255.255.0
[R2-GigabitEthernet0/0/0]description This interface connects to R1-G0/0/0配置完成后，通过执行ping命令测试R1和R3间的连通性。
[R1]ping 10.1.12.2
PING 10.1.12.2: 56 data bytes, press CTRL_C to break
Reply from 10.1.12.2: bytes=56 Sequence=1 ttl=255 time=30 ms
Reply from 10.1.12.2: bytes=56 Sequence=2 ttl=255 time=20 ms
Reply from 10.1.12.2: bytes=56 Sequence=3 ttl=255 time=10 ms
Reply from 10.1.12.2: bytes=56 Sequence=4 ttl=255 time=20 ms
Reply from 10.1.12.2: bytes=56 Sequence=5 ttl=255 time=20 ms
--- 10.1.12.2 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 10/20/30 ms
步骤九 查看当前设备上存储的文件列表
在用户视图下执行dir命令，查看当前目录下的文件列表。
<R1>dir
Directory of flash:/
Idx Attr Size(Byte) Date Time(LMT) FileName
0 -rw- 1,738,816 Mar 10 2016 11:50:24 web.zip
1 -rw- 68,288,896 Mar 10 2016 14:17:5 ar2220E-v200r007c00spc600.cc
2 -rw- 739 Mar 10 2016 16:01:17 vrpcfg.zip
1,927,476 KB total (1,856,548 KB free)
<R2>dir
Directory of flash:/
Idx Attr Size(Byte) Date Time(LMT) FileName
0 -rw- 1,738,816 Mar 10 2016 11:50:58 web.zip
1 -rw- 68,288,896 Mar 10 2016 14:19:0 ar2220E-v200r007c00spc600.cc
2 -rw- 739 Mar 10 2016 16:03:04 vrpcfg.zip
1,927,476 KB total (1,855,076 KB free)
步骤十 管理设备配置文件
执行display saved-configuration命令查看保存的配置文件。
<R1>display saved-configuration
There is no correct configuration file in FLASH
系统中没有已保存的配置文件。执行save命令保存当前配置文件。
<R1>save
The current configuration will be written to the device.
Are you sure to continue? (y/n)[n]:y
It will take several minutes to save configuration file, please wait............
Configuration file had been saved successfully
Note: The configuration file will take effect after being activated
重新执行display saved-configuration命令查看已保存的配置信息。
<R1>display saved-configuration
[V200R007C00SPC600]
#
sysname R1
header shell information "Welcome to Huawei certification lab"
#
board add 0/1 1SA
board add 0/2 1SA
……output omit…… 输出省略
执行display current-configuration命令查看当前配置信息。
<R1>display current-configuration
[V200R007C00SPC600]
#
sysname R1
header shell information "Welcome to Huawei certification lab"
#
board add 0/1 1SA
board add 0/2 1SA
board add 0/3 2FE
……output omit…… 输出省略
一台路由器可以存储多个配置文件。执行display startup命令查看下次启动时使用的配置文件。
。 <R2>display startup
MainBoard:
Startup system software: flash:/AR2220E-v200R007C00SPC600.cc
Next startup system software: flash:/AR2220E-V200R007C00SPC600.cc
Backup system software for next startup: null
Startup saved-configuration file: null
Next startup saved-configuration file: flash:/vrpcfg.zip
Startup license file: null
Next startup license file: null
Startup patch package: null
Next startup patch package: null
Startup voice-files: null
Next startup voice-files: null
删除闪存中的配置文件。
<R1>reset saved-configuration
This will delete the configuration in the flash memory.
The device configurations will be erased to reconfigure.
Are you sure? (y/n)[n]:y
Clear the configuration in the device successfully.
<R2>reset saved-configuration
This will delete the configuration in the flash memory.
The device configurations will be erased to reconfigure.
Are you sure? (y/n)[n]:y
Clear the configuration in the device successfully.
步骤十一 重启设备
执行reboot命令重启路由器。
<R1>reboot
Info: The system is now comparing the configuration, please wait.
Warning: All the configuration will be saved to the next startup configuration. Continue ? [y/n]:n
System will reboot! Continue ? [y/n]:y
Info: system is rebooting ,please wait...
<R2>reboot
Info: The system is now comparing the configuration, please wait.
Warning: All the configuration will be saved to the next startup configuration. Continue ? [y/n]:n
System will reboot! Continue ? [y/n]:y
系统提示是否保存当前配置，可根据实验要求决定是否保存当前配置。如果无法确定是否保存，则不保存当前配置。
配置文件
查看当前配置的文件
[R1]display current-configuration
#
sysname R1
header shell information "Welcome to the Huawei certification lab."
#
snmp-agent local-engineid 800007DB03000000000000
snmp-agent
#
clock timezone BJ add 08:00:00
……output omit…… 输出省略
[R2]dispay current-configuration
……output omit…… 输出省略
