【每日必学】三层路由--EIGRP

发布作者：微思网络   发布时间：2017-05-22   浏览量：0次

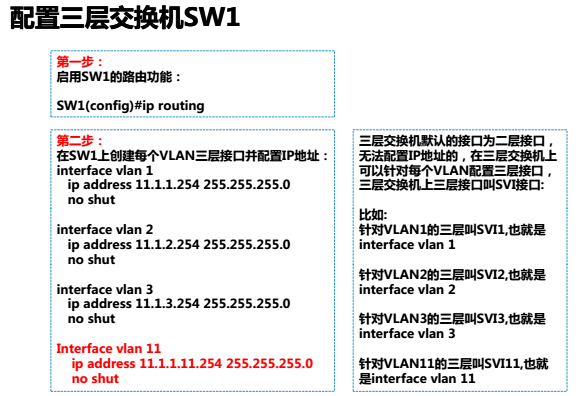

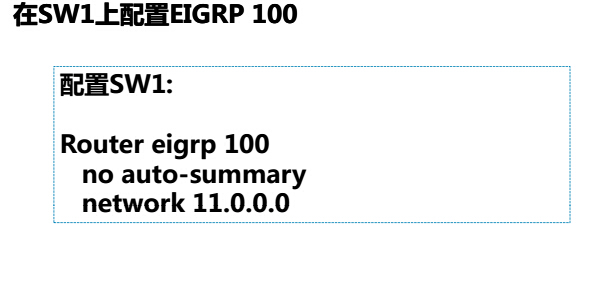

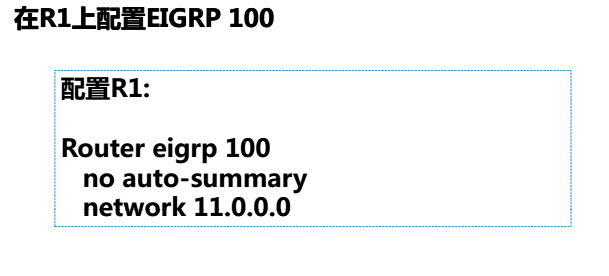

用三层交换机实现VLAN间通信，与R1运行EIGRP

规划VLAN地址段

VLAN2
子网号:11.1.2.0/24 PC2的

IP地址：11.1.2.2/24 PC2的

网关：11.1.2.254

VLAN3

子网号:11.1.3.0/24 PC3的

IP地址：11.1.3.3/24 PC3的

网关：11.1.3.254

子网号:11.1.11.0/24
VLAN11

子网号:11.1.1.0/24
PC1的IP地址：11.1.1.1/24
PC1的网关：11.1.1.254
VLAN1

泉州CCNP培训教你配置SW1

第一步：
创建VLAN2 VLAN3和VLAN11并命名VLAN
SW1(config)#VLAN 2
SW1(config-vlan)#name OFFICE
SW1 config)#VLAN
SW1(config-vlan)#name GUESTSW1(config)#VLAN 11
SW1(config-vlan)#name ToR1

第二步：
配置F0/1接口:
Interface F0/1
switchport mode access
switchport access vlan 1
spanning-tree portfast

配置F0/2为trunk接口
Interface F0/2
switchport trunk encapsulation dot1q
switchport mode trunk

配置F0/4为trunk接口
Interface F0/4
switchport trunk encapsulation dot1q
switchport mode trunk

配置F0/24接口:
Interface F0/24
switchport mode access
switchport access vlan 11
spannin -tree portfast

配置SW2
第一步：

创建VLAN2和VLAN3并命名VLAN

SW2(config)#VLAN 2 SW2(config-vlan)#name OFFICE

SW2(config)#VLAN 3 SW2(config-vlan)#name GUEST

第二步：

配置F0/1接口,把接口加入VLAN2

Interface F0/1;switchport mode access；

switchport access vlan 2spannin-tree portfast

配置F0/2为trunk接口 Interface F0/2

switchport mode trunk

 配置F0/12为trunk接口 Interface F0/12

switchport mode trunk
