【干货】思科 ios 软件的安装升级方法

发布作者:微思网络   发布时间:2018-10-30   浏览量:0

1.概述


Cisco的网际操作系统 (IOS)是思科设备的核心,随着网络技术的不断发展,可动态的升级以适应不断变化的技术,满足新的需求。

Ios 的升级拷贝方式主要分为从文件系统拷贝和依靠底层通信协议传输两种方式,文件系统拷贝又分为:ftp(File Transfer Protocol)、rcp(remote copy protocol)、tftp(trivial File Transfer Protocol)三类方式,多用于正常情况下的软件拷贝升级;依靠通信协议根据设备的具体支持情况有xmodem、ymodem、zmodem、kemit等早期协议,因速度较慢及使用不便多用于系统崩溃无法正常启动的情况下。


2.正常情况下的软件拷贝


首先ftp、rcp、tftp三种协议均需要一台network server,在路由器上配置接口ip地址,并在特权模式下使用命令: copy {ftp: | rcp: | tftp:} flash ,随后按照提示顺序依次输入服务器的ip地址、源文件名、目的文件名之后确认就可以进行软件拷贝。

Cisco 2500路由器比较特殊,flash内的ios默认是只读属性,所以需要使用命令 router(config)#config-register 0x2101 将寄存器的值修改为 0x2101 使路由器从ROM中的镜象中读取ios,之后重新启动进入router(boot)>模式进行如下配置。

router(boot)>en进入特权模式
router (boot)#conft进入配置模式
router(boot)(config)#int e0进入接口
router(boot)(config-if)#ip add 10.1.1.1 255.255.255.0 配置ip地址及掩码
router(boot)(config-if)#end回到特权模式
router (boot)# copy {ftp: | rcp: | tftp:} flash执行拷贝至本地

随后按照提示顺序依次输入服务器的ip地址、源文件名、目的文件名即可进行拷贝,完成后router(boot)(config)#下输入config-register 0x2102,将寄存器值还原并重新启动路由器即完成软件升级。


3.系统崩溃无法正常启动后的软件恢复


1) 在系统不能以正常方式启动的情况下可以首先尝试使用ROMON模式进行软件拷贝,以2600为例命令如下

rommon 1 > IP_ADDRESS=10.1.1.1 设置本地ip地址
rommon 2 > IP_SUBNET_MASK=255.255.255.0设置本地ip掩码
rommon 3 > DEFAULT_GATEWAY=10.1.1.2设置默认网关
rommon 4 > TFTP_SERVER=10.1.1.8设置TFTP服务器地址
rommon 5 > TFTP_FILE=c2600-ik9o3s3-mz.122-15.T14.bin  设置源文件名
rommon 6 > TFTPDNLD 进行TFTP拷贝
2) 系统崩溃无法正常启动也可以使用xmodem或者ymodem等通信协议进行拷贝,需要用翻转线直连console口和主机,以3550为例,命令如下:
switch: flash_init进行flash的初始化
switch: load_helper  初始帮助文件的导入
switch: dir flash:察看flash的状态
switch: copy xmodem: flash: c3550-i5q3l2-mz.121-22.EA4.bin
 以xmodem方式拷贝文件
主机一端打开超级终端,配置方法如下图所示


配置超级终端默认参数

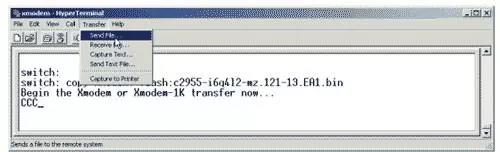

选择 '传输'-'发送文件'选项

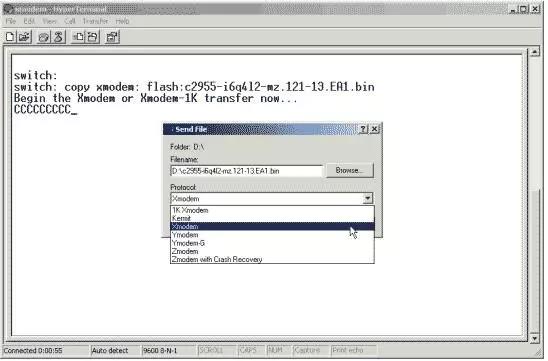

选择使用的协议

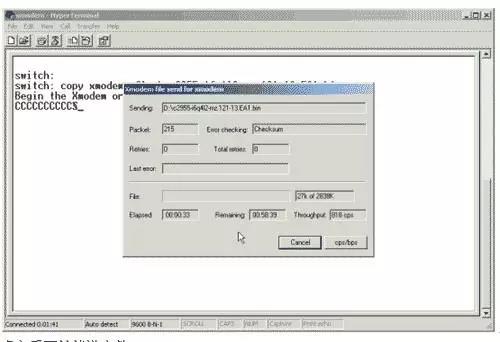

确定后开始传送文件
传输完成后重新启动设备即完成拷贝


附录


厦门思科培训上面提到的Xmodem、Ymodem、Zmodem、Kermit几种协议是比较常见的,其中Xmodem是最早的协议之一,一种由几乎所有通讯程序支持的文件传送协议, 传送128个字节信息块;Ymodem和Zmodem都是它的改进协议,Ymodem传送1024字节长的信息块,快于Xmodem并且可送多个文件;

Zmodem速度快于Ymodem和Xmodem,且可以更好地在断开后恢复传输。Kermit协议有非常强的可移植性,它在从大型机到个人电脑的各种环境下都能够传输。Kermit协议传输的速度比Ymodem或者Zmodem要慢一些,但由于它的应用范围广,所以一般通信软件都支持它,包括Windows的Terminal等等。
