综合布线系统(PDS)

一、 综合布线系统(PDS)包含以下部分:

电脑网络布线系统;

电话语音布线系统;

有线电视系统及会议电视系统布线;

BA、保安监控、一卡通管理系统布线。

二、 综合布线系统(PDS)有以下几个特点:

A.节省成本。综合布线系统的优点是它代表着一种单一的,可以估量的成本,使得用户根据其标准化的结构,能很方便地作出成本估算。

B.适合各种环境使用。综合布线系统之特点在于它能传输各种不同频率的通信信号、弱电电流,并为不同的系统生产商提供适合的运行环境,使不同的弱电信号能在布线系统中畅通无阻地传递。并可以通过其管理子系统任意调整各类信号的路由。

C.开放型系统设计。布线系统能为目前市场上各种传输系统提供一个完全开放的环境,采用的标准全部是国际通用标准,绝无不兼容之情况。

D.未来保障。综合布线系统除了为用户提供布线产品长期的质量保证外,更重要的是保证系统不只开放给所有现有的通信系统,并能保证满足未来新系统之需要,而无需更换布线系统。

三、 结构化(综合)布线系统 (Structured Cabling System 缩写SCS) 采用模块化和分层星型拓扑结构, 它一般可分为六个子系统

A.工作区子系统(WORK AREA SUBSYSTEM)

包括从终端设备出线,到信息插座的整个区域。

工作区布线子系统由终端设备连接到信息插座的连线(或软线)组成,它包括装配软线、连接器和连接所需的扩展软线,并在终端设备和信息口I/O之间搭桥。

在进行终端设备和I/O连接时,可能需要某种传输电子装置,但是这种装置并不是工作区子系统的一部分. 例如,调制解调器能为终端与其他设备之间的兼容性和传输距离的延长提供所需的转换信号。

B.水平布线子系统(HORIZONTAL SUBSYSTEM)

由建筑物各层设备间至各个水平区之间的电缆组成:

水平布线子系统是整个布线系统的一部分,将干线子系统延伸到用户工作区. 水平布线子系统与垂直干线子系统的区别在于:水平布线子系统总是处在一个楼层上,并端接在信息插座上. 在现有建筑物内,垂直干线子系统都由光缆和大对数电缆组成;而水平电缆数限制为4对UTP (非屏蔽双绞线),它们能支持大多数现代通信设备. 在某些重要职能办公室和实验室内带宽有特殊应用时,可以采用光缆到桌面。

从用户工作区的信息插座开始,水平布线子系统在交连处端接; 在设备间中,当终端设备位于同一楼层时,水平布线子系统将在布线交连处端接, 在上面几个楼层上,它将在设备间的交叉连接处端接。

C.管理子系统(ADMINISTRATION SUBSYSTEM)

由各层分设的设备间构成:

管理子系统由交连、互连和I/O等组成. 管理点为连接其他子系统提供连接手段。交连和互连允许将通信线路定位或重定位到建筑物的不同部分,以便能更容易地管理通信线路. I/O位在用户工作区和其他房间,使你在移动终端设备时能方便地进行插拔。

在使用跨接线或插入线时,交叉连接允许将端接在单元一端的电缆上的通信线路连接到端接在单元另一端电缆上的线路. 跨接线是一根很短的单根导线,可将交叉连接处的两条导线端点连接起来;插入线包含几根导线,而且每根导线末端有一个连接插座重新提供一种简易的方法,而且不需要安装跨接线时使用的专用工具。

互连完成交叉连接的相同目的,但不使用跨接线或插入线,只是用带插头的导线、插座和适配器. 互连和交叉连接均适用于光缆. 光缆交叉连接要求使用光缆的插入线在两端都有光连接器和短光缆。

D.垂直干线子系统(RISER BACKBONE SUBSYSTEM)

由连接设备间与各层设备间的干线电缆构成:

干线子系统是整个建筑物综合布线系统的一部分. 它提供建筑物的干线(馈电线)电缆的路由. 它通常是在两个单元之间,特别是在位于中央点的公共系统设备处,提供多个线路设施; 该子系统由所有的布线电缆组成,或者由导线和光缆以及将此光缆连到其它地方的相关支撑硬件组合而成; 传输介质可能包括一幢多层建筑物的楼层之间垂直布线的内部电缆或从主要单元(如计算机房或设备间)来的电缆。

为了与建筑群中的其他建筑物进行连接和通信,干线子系统把设备间的中继线和布线叉连接点与建筑物之间设施相连,以组成建筑群子系统。

E.设备间子系统(EQUIPMENT SUBSYSTEM)

通常位于主机房内,使主干线经跳线架连接到各系统主机:

设备布线子系统由设备间中的电缆、连接器和相关支撑硬件组成,它把公共系统设备的各种不同设备互连起来. 该子系统将中继线交叉连接处和布线交叉连接处与公共系统设备连接起来; 该子系统还包括设备间和邻近单元(如建筑物的入口区)中的导线, 这些导线将设备或雷电保护装置连接到符合美国电气法规(NEC)的有效建筑物接地点。

一般设备间子系统分作两部分考虑:

第一部分为计算机房,放置网络设备,在网络设备上可接服务器、主机等;

第二部分为通信中心,放置PABX及边接PABX与垂直干缆的主配线架等。

F.建筑群子系统(CAMPUS BACKBONE SUBSYSTEM)

建筑群子系统将一个建筑物中的电缆延伸到建筑群的另外一些建筑物中的通信设备的装置上. 它是整个布线系统中的一部分(包括传输介质)并支持提供楼群之间通信设施所需的硬件,其中有导线电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护设备。

PDS是分布在建筑群中的,而这些布线不外乎分为垂直走向与水平走向,因此在结构上将它们定为:垂直干线子系统与水平子系统以及工作区子系统. 垂直干线子系统由于其通讯量很大,其通讯介质为:光纤,其中光纤的传输距离大,抗干扰能力强;双绞线的价格低廉,但存在着传输距离短,抗干扰能力差的缺点.

水平子系统一般由三类或六类、六类双绞线组成,它一头联接到垂直干线设备上,另一头联接到RJ-45墙座上,组成星型结构. 工作区子系统是指从水平线缆的末端到用户机之间的联接,一般情况下由六类、六类双绞线组成,两头均为RJ-45头,用户要安装一台用户终端时,将该线的一头插到墙上,另一端插到电脑上即可, 联接元件为:RJ-45头,配线架,RJ-45墙座, 19“工业标准设备安装托架,光纤及光纤接头.

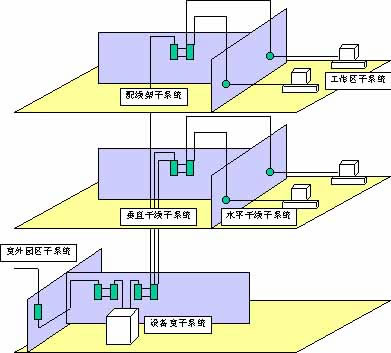

四、PDS结构示意图如下:
